防止向电网反送电 防逆流保护装置 光伏高低压并网

　　防逆流保护装置 防止向电网反送电

　　防逆流保护装置又称为逆功率保护装置，通常安装在光伏防逆流并网箱内。其中防逆流并网箱主要安装在光伏发电系统的光伏侧和电网侧的并网点位置，用来实时监测光伏发电系统的功率流动情况，当检测到有逆向功率流向电网时，能够断开光伏本侧与电网侧的连接。防逆流保护装置具有逆功率、过流速断、定时限过流、过负荷、过电压、低电压、零序电流、系统失电、过频、低频等多种保护功能。

　　防逆流保护装置是一种光伏并网保护设备，光伏防逆流装置又称为逆功率保护装置。主要用于分布式光伏电站的配电侧并网。我国电力发展不断的追求于清洁化、高标准、智能化，各类清洁能源发电站越来越多，其中光伏发电项目发展的尤为迅猛，并且多项目要求“自发自用，余电不上网”，为此需要涉及到逆功率保护装置，有时候也称为防逆流保护装置。防逆流装置能同时检测到发电功率和负荷的功率，当发电功率大于负荷功率时，负荷消耗不完的电就会逆流至电网，此时防逆流装置就能检测到逆功率的发生，可以跳开并网点开关，防止逆功率发生。保证电网的稳定运行。

　　防逆流保护装置是通过监测产权分界点功率的实际值，与设定的整定控制功率临界定值进行比较，用于光伏发电系统的自动投入/切除。 达到控制产权分界点的功率方向防止余电上网及提高新能源发电消纳水平的目的水平。

　　防逆流装置在光伏防逆流并网柜中的作用 --防止向电网反送电

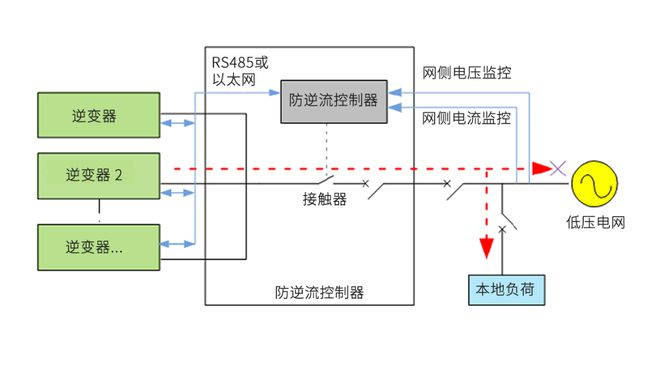

　　安装于光伏防逆流并网箱内，实现光伏"自发自用，余电不上网"的要求。当光伏系统的发电功率大于本地负载的消耗功率时，当光伏系统的输出功率超过用电负荷时，通过防逆流保护装置实时监测光伏系统的电压、电流等数据的电流方向和大小，当检测到逆流时，自动触发保护动作，无需人工干预。

　　防逆流并网箱一般安装有防逆流保护装置（逆功率保护装置），多功能仪表、浪涌保护器、隔离刀闸、输入开关、并网接触器等。检测产权分界点的电流、电压等数据，计算出实时功率值、功率方向等。通过并网接触器进行控制防逆流装置的断开、合上光伏发电系统。并且能查看当前实时光伏发电电压、电流、功率等数据，还用于发电电度的计算。防逆流光伏并网箱主要包含以下几种硬件。

　　防逆流光伏箱的主要设备为防逆流保护装置（逆功率保护装置），主要用于检测产权分界点的电流、电压等数据，计算出实时功率值、功率方向等。

　　防逆流装置主要特点 防止向电网反送电

　　高标准硬件设计：采用 Freescal 32 位 V2 核单片机技术，内含高精度的 A/D 转换器，

　　精度高、响应快、系统稳定性好；

　　人机界面友好：液晶中文显示，实时更新，操作简单方便，菜单简洁明了；

　　可靠的自检功能：完善的装置自我诊断功能，使维护简便，提高了安全运行可靠性；

　　高标准的电磁兼容性能：TY8690U 系列微机保护控制自动化系统对提高产品的整体

　　电磁兼容性能给予了前所未有的重视。装置设计不再局限于某些部分满足抗干扰标准，而是从装置的交流输入、直流电源、开关量输入、开关量输出以及通信等各个环节进行电磁兼容设计；

　　完整的事件记录功能，所有记录掉电保持；

　　完善的软硬件看门狗，保证装置可靠运行；

　　高等级、高品质保证的元器件选用，采用多层板技术和 SMT 工艺；

　　通讯功能，装置采用 RS485 总线和以太网通讯接口，支持 modbus 和以太网 103 传输协议，方便与各种管理系统进行通讯连接，实现综合自动化功能；

　　模块化硬件、软件设计，方便实现产品的升级管理；

　　工程美学设计：集成度高、体积小、重量轻，便于分散安装；

　　出口采用多重组合逻辑，增加出口故障检查，保证出口操作的准确性和安全性；

　　具有完整的断路器操作回路，可选交直流通用操作回路，适用工业用户现场电源需求。

　　光伏防逆流装置实现防逆流保护的逻辑

　　通过检测母线功率和光伏发电系统的发电功率，再运用逻辑判断来防止电流流向电网。主要原理如下所示：

　　切断动作阈值

　　配变低压侧所需功率（即电网消耗功率）若小于此值，则防逆流逻辑切除一个或多个光伏子系统。此值根据实际应用得出。

　　投入动作阈值

　　配变低压侧所需功率若大于此值，则防逆流逻辑投入一个或多个光伏子系统，投入后，电网消耗的功率不应该小于切断阈值。此值根据实际应用得出。

　　切断动作的死区时间

　　切断光伏发电系统通道后，数据库所对应的功率点值归零所需要的时间。此值在实际工程中测得。

　　投入动作的死区时间

　　光伏发电系统在断开状态下发生投入动作后，数据库所对应的功率点值达到稳定值所需要的时间。此值在实际工程中测得。

　　防逆流保护装置（逆功率保护装置）是通过实时检测光伏系统的电压、电流等数据，计算出实时的功率值和功率方向。当光伏系统的输出功率超过用电负荷时，多余的电能会被该装置消耗掉，从而防止电能逆流到电网中。这样可以保证电网的稳定运行，避免对其他用户的用电造成影响。
