欣灵HHS5PA数字式时间继电器 ST3P升级款 多功能通电延时AC220V

　　HHS5P产品相关内容

　　一、概述：

　　HHS5P系列数字式时间继电器（以下简称继电器）适用于交流50Hz，工作电压380V及以下或直流工作电压24V的控制电路中作延时元件，按预定的时间接通或分断电路。

　　该继电器为数字拨码设置，完全取代ST3P、AH2、Aspan系列产品，同时解决ST3P、AH2、Aspan系列产品电位器调节非线性的缺陷，可广泛应用于自动化控制电路中作延时控制之用。

　　本系列继电器执行Q/ZXL 0081企业标准，符合GB 14048.5和JB/T 10047有关规定。

　　二、HHS5P主要技术数据：

　　工作电源：DC24V AC24V、AC220V、AC380V

　　延时范围：0.1s~99h共有6种时基可调

　　重复误差：≤1%

　　工作模式：A状态：通电延时

　　B状态：通电延时带瞬动触点

　　触点形式：A状态：两组延时

　　B状态：一组延时一组瞬动

　　触点容量：3A AC250V(阻性)

　　外形尺寸：55×41×76mm

　　安装方式：配合不同插座和附件可实现

　　装置式、面板式及35mm 导

　　三、使用说明：

　　1.按照继电器罩壳标签上的接线图，参考第八条电路举例将产品接入控制电路中

　　2.调整拨码开关，预制好延时时间，接通电源，继电器开始按第三条对应工作时序运行。

　　3.HHS5PF通电时间应大于等于2s。

　　4.HHS5PK信号控制端（3、4）闭合时应大于50ms，从控制端（3、4）断开时刻起，继电器开始延时，延时至预置时间，继电器释放，且控制端切勿输入电压或接地，同时应避免同电力线绞合走线，以免损坏产品。

　　5.HHS5PA模式A、B可通过调节面板上的拨档开关选择，且应在产品通电前设置好延时时间及A、B模式。

　　6.HHS5PY星三角转换延时时间为70ms。

　　四、安装方法：

　　注意：在安装或拆卸前必须将主电路 电源切断。

　　1.装置式安装顺序：（1）-（2）-（3）

　　2.导轨式安装顺序：（4）-（5）-（6）

　　3.面板式安装顺序：（7）-（8）-（9）-（10）

　　五、应用电路举例：

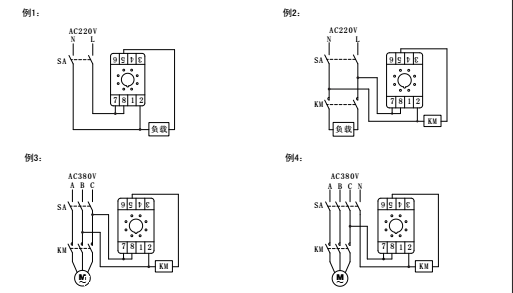

　　1.单相负载时，若负载阻性电流小于等于3A或感性电流小于等于0.5A，继电器直接控制，接线参考例1；若负载阻性电流大于3A或感性电流大于0.5A，继电器通过交流接触器扩容，接线参考例2；三相负载时，交流接触器和继电器电源为AC380V，接线参考例3：交流接触器和继电器电源为AC220V时，接线参考例4.

　　<!--[if !supportLists]-->2.<!--[endif]-->示例继电器所起的功能为：当接通电源时，负载或KM（交流接触器）得电，经延时到预置值时，负载或KM（交流接触器）失电或断开。

　　<!--[if !supportLists]-->3.

　　注1：负载可为路灯或灯泡，可直接接在路灯或灯泡端口的两根线上（如例1所示）。

　　注2：KM为交流接触器的线圈，A1，A2两端可按例2、例3、例4接。

　　注3：例3中的时间继电器及KM的工作电源均为AC380V，应注意所选用产品的电压等级。

　　<!--[if !supportLists]-->六、<!--[endif]-->HHS5PA产品细节展示：
