红外线光电保护器

　　光电保护器接线图

　　很多人买了安全光栅/光电保护器之后，不知道怎么接线，有些经销商或代理商没有的知道，也没接触光幕光栅的技术，所以卖出去的光幕光栅，有些客户收到之后反馈不知道怎么接线。

　　其实安全光栅的安装是很方便的。只需要懂一点电工的知识都可以轻松的搞定安全光栅的接线。

　　常规的安全光栅光电保护器一般有三种接线方式针对不同的信号输出。

　　深圳品拓将我司PTS系列安全光栅的三种接线方式展示出来，以供接线参考。

　　种针对NPN输出的接线图

　　第二种针对PNP输出的接线图

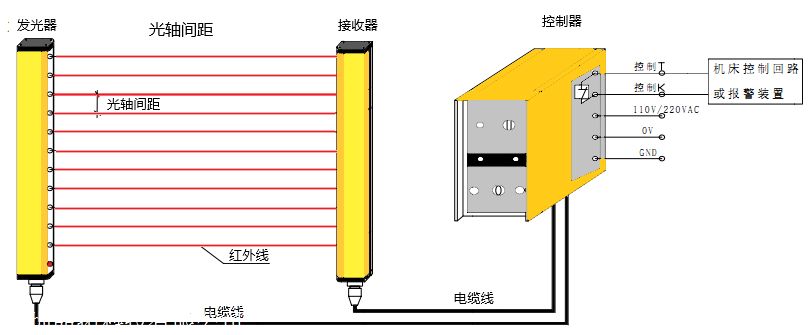

　　第三种针对继电器输出的接线图

　　【更多安全光栅安全光幕的接线图及技术参数等相关问题，可以联系品拓销售部门联系获取更完整的咨询】

　　【PTS-P系列光电保护器】特点

　　?对光容易，红外对射接收信号强；

　　?完善的自检功能采用先进的安全技术设计，当光电保护器失电或者自身出现故障时不会给所控制的电气控制发出错误的信号。

　　?LED工作状态及异常显示，能够很直观地显示工作状态及异常情况；

　　?抗干扰能力强

　　对电磁信号、频闪灯光、焊接弧光及周围光源具有超强的抗干扰能力。

　　?固定盲区（订制）

　　通过设置可以忽略保护区域内一些固定可见的物体，以确保这些物体的存在不影响控制信号；

　　?浮动盲区（订制）

　　通过设置屏蔽某些红外光束，让其上下浮动，可以忽略系统保护区域内一些移动可见的物体，以确保这些物体的存在不影响光电保护器的运行。

　　【PTS-P系列光电保护器】选型注意事项

　　Ⅰ光轴间距的选择：根据需要检测小尺寸来确定光轴间距，比如:保护手指用10mm光轴间距；保护手掌用20mm光轴间距；光轴间距大小客户可根据需要被检测或保护的目标物体去选择；

　　Ⅱ保护高度选择：对于冲床其保护高度应不小于：机床滑块行程+ 调节量；对于其他机械或危险区域，应根据需要保护的区域高度，选择相应规格的光电保护器；

　　Ⅲ保护长度选择：0-3500mm(默认)；其他保护长度可特殊说明；

　　Ⅳ信号输出控制选择：继电器输出(带控制器)：需要指示、操作功能时选用；

　　开关量NPN或PNP：只需要给机器提供一个指令控制信号时选用；

　　Ⅴ电缆线的选择: 连接发光器受光器需要信号电缆2根（可选2.5 米、3.5 米、5.0 米，10米根据实际安装距离选择）；控制电缆1根（控制器连接机床，2米）；

　　深圳品拓科技有限公司是生产安全光栅的源头厂家，引进国外先进技术，结合国内现有的光幕及控制系统，采用三星等进口元器件生产，全程质量监控管理，历经数载生产钻研，成为国产安全光栅领域里的品牌。由深圳品拓科技有限公司设计研发的PTS系列安全光栅，其安全性能，防震效果，抗干抗能力得到了大幅提升；因我司产品品质稳定，性价比高正逐渐将国外品牌基恩士，邦纳，欧姆龙，施克等光幕所取代。深圳品拓科技有限公司是国内少有自主生产研发安全光栅的源头实力厂家。
