产品型号：ZSRW ZSCW

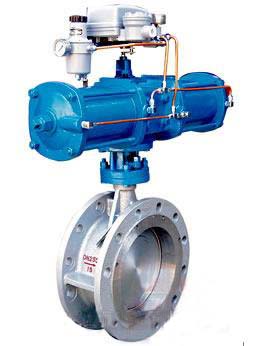

产品名称：气动活塞调节蝶阀
产品口径：DN40-2000
产品简介：制造标准：中国GB,化工标准HG,机械部JB,
美标ANSI,API,日本JIS,JPI,德标DIN,英标BS生产。
阀体材质：不锈钢,钛合金钢,铬钼钢,低温钢,锻钢,
铜,铸铁,铸钢,碳钢,WCB,WC6,WC9,20#,25#,A105,
F11,F22,304,304L,316,316L等。
工作压力1.0Mpa-50.0Mp,个别产品可耐到100.0Mp。
工作温度：-196℃-650℃,个别产品可耐到1200℃
连接方式：卡箍,卡套,承插焊,对焊,焊接,
法兰,外螺纹,内螺纹。
驱动方式：电动,液动,气动,手动。
ZSRW、ZSCW气动活塞调节蝶阀输入控制信号(4-20mADC或1-5VDC)气源即可控制运转，结构简单紧凑，加工方便，易制成大口径，具有自清洗作用，阻力系数小，流通能力大。适用于悬浮颗粒的流体及浓、浊浆状流体的调节。干净介质，可选用阀板加软密封(橡胶圈、四氟圈)来减少泄漏(可达0.01%)，高温高压工况可选用三偏心硬密封阀体。订货时要予以注明即可。
气动调节蝶阀调节机构主要技术参数
公称通径 mm
|
50
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
600
|
700
|
800
|
900
|
1000
| |
|
额定流量系数Kv
|
85
|
220
|
340
|
530
|
770
|
1360
|
2130
|
3060
|
4160
|
5450
|
6900
|
8500
|
12200
|
16600
|
21700
|
27540
|
34000
| |
|
公称压力 MPa
|
0.6
| |||||||||||||||||
|
额定转角 °
|
70
| |||||||||||||||||
|
信号压力 KPa
|
20～100
| |||||||||||||||||
|
流量特性
|
近似等百分比
| |||||||||||||||||
|
介质温度 ℃
|
-20～200(常温) ； -40～450(中温) ； -40～600(高温)
| |||||||||||||||||
|
接管法兰
|
按JB78-59对夹式法兰连接
| |||||||||||||||||
|
信号连接螺孔
|
M16×1.5
| |||||||||||||||||
|
配用执行机构
|
薄膜式
|
ZMA-2
|
ZMA-3
|
ZMA-4
|
ZMA-5
|
| ||||||||||||
|
活塞式
|
|
ZSC-45
| ||||||||||||||||
|
阀体材质
|
ZG230-450；1Cr18Ni9； ZG1Cr18Ni9Ti、ZGOCr18Ni12Mo2Ti
| |||||||||||||||||
|
可配附件
|
手轮、定位器、空气过滤减压器等。
| |||||||||||||||||
活塞式执行机构主要技术参数
型 号
|
活塞直径 mm
|
有效面积 cm2
|
最大行程 mm
|
最大操作压力 KPa
|
最大输出力 N
|
|
ZSC-45
|
250
|
484
|
60
|
500
|
21800
|
性能指标
执 行 机 构
|
薄膜式执行机构
|
活塞式执行机构
| |||||
|
类 别
|
不带定位器
|
带定位器
|
带定位器
| ||||
|
弹簧范围 KPa
| |||||||
|
20～100 40～200
|
20～60 60～100
| ||||||
|
项 目
|
基 本 误 差%
|
±8
|
-
|
±2.0
|
±2.0
| ||
|
回 差%
|
6
|
-
|
2.0
|
2.0
| |||
|
死 区%
|
5
|
-
|
0.8
|
0.8
| |||
|
始终点偏差%
|
气 开
|
始点
|
±4.0
|
±4.0
|
±2.0
|
±
| |
|
终点
|
±8
|
±8
| |||||
|
气 关
|
始点
|
±8
|
±8
| ||||
|
终点
|
±4.0
|
±4.0
| |||||
|
额定转角偏差%
|
±2.5
| ||||||
|
允许泄漏量1/h
|
2×10-2×阀的额定容量
| ||||||
允许压差 MPa
配用执行机构型号
|
ZMA-2
|
ZMA-3
|
ZMA-4
|
ZMA-5
|
ZSC-45
| ||||||
|
0°
|
70°
|
0°
|
70°
|
0°
|
70°
|
0°
|
70°
|
0°
|
70°
| ||
|
公称通径mm
|
50
|
0.6
|
0.097 (0.22)
|
|
|
|
|
|
|
|
|
|
80
|
0.6
|
0.038 (0.086)
|
|
|
|
|
|
|
|
| |
|
100
|
0.556 (0.6)
|
0.0196 (0.0445)
|
|
|
|
|
|
|
|
| |
|
125
|
|
|
0.6
|
0.0250 (0.0542)
|
|
|
|
|
|
| |
|
150
|
|
|
0.444 (0.6)
|
0.0150 (0.0314)
|
|
|
|
|
|
| |
|
200
|
|
|
0.185 (0.407)
|
0.00587 (0.0129)
|
|
|
|
|
|
| |
|
250
|
|
|
|
|
0.331 (0.6)
|
0.00845 (0.0175)
|
|
|
|
| |
|
300
|
|
|
|
|
0.181 (0.385)
|
0.00461 (0.00983)
|
|
|
|
| |
|
350
|
|
|
|
|
0.133 (0.284)
|
0.00292 (0.00622)
|
|
|
|
| |
|
400
|
|
|
|
|
|
|
0.216 (0.45)
|
0.00485 (0.0101)
|
|
| |
|
450
|
|
|
|
|
|
|
0.171 (0.356)
|
0.00341 (0.00741)
|
|
| |
|
500
|
|
|
|
|
|
|
0.139 (0.289)
|
0.0025 (0.0052)
|
|
| |
|
600
|
|
|
|
|
|
|
|
|
0.6
|
0.019
| |
|
700
|
|
|
|
|
|
|
|
|
0.6
|
0.0119
| |
|
800
|
|
|
|
|
|
|
|
|
0.442
|
0.00795
| |
|
900
|
|
|
|
|
|
|
|
|
0.339
|
0.00599
| |
|
1000
|
|
|
|
|
|
|
|
|
0.236
|
0.00403
| |
注：括号内数值为带定位器的允许压差。
ZSRW、ZSCW气动活塞调节蝶阀 ZSRW、ZSCW气动活塞调节蝶阀结构图
公称通径DN
|
结构长度 (标准值)
|
连接尺寸
| |||||||||
|
L
|
H
|
H1
|
PN0.6MPa
|
PN1.0MPa
| |||||||
|
毫米
|
英寸
|
法兰式
|
对夹式
|
D
|
D1
|
Z-d
|
D
|
D2
|
Z-d
| ||
|
50
|
2
|
108
|
43
|
100
|
400
|
140
|
110
|
4--14
|
165
|
125
|
4--18
|
|
65
|
21/2
|
112
|
46
|
115
|
420
|
160
|
130
|
4--14
|
185
|
145
|
4--18
|
|
80
|
3
|
114
|
49
|
120
|
138
|
190
|
150
|
4--18
|
200
|
160
|
8-18
|
|
100
|
4
|
127
|
56
|
130
|
524
|
210
|
170
|
4--18
|
220
|
180
|
8-18
|
|
125
|
5
|
140
|
64
|
150
|
570
|
240
|
200
|
8-18
|
250
|
210
|
8-18
|
|
150
|
6
|
140
|
70
|
170
|
743
|
265
|
225
|
8-18
|
285
|
240
|
8-22
|
|
200
|
8
|
152
|
76
|
200
|
767
|
320
|
280
|
8-18
|
340
|
295
|
8-22
|
|
250
|
10
|
165
|
76
|
235
|
790
|
375
|
335
|
12-18
|
395
|
350
|
12-22
|
|
300
|
12
|
178
|
83
|
300
|
890
|
440
|
395
|
12-22
|
445
|
400
|
12-22
|
|
350
|
14
|
190
|
92
|
325
|
954
|
490
|
445
|
16-22
|
505
|
460
|
16-22
|
|
400
|
16
|
216
|
102
|
355
|
1070
|
540
|
495
|
16-22
|
565
|
515
|
16-26
|
|
450
|
18
|
222
|
114
|
390
|
1140
|
595
|
550
|
20-22
|
615
|
565
|
20-26
|
|
500
|
20
|
229
|
127
|
420
|
1200
|
645
|
600
|
20-26
|
670
|
620
|
20-26
|
|
600
|
24
|
267
|
154
|
490
|
1380
|
755
|
705
|
24--26
|
780
|
725
|
20-30
|
|
700
|
28
|
292
|
165
|
550
|
1580
|
860
|
810
|
24--30
|
895
|
840
|
24--30
|
|
800
|
32
|
318
|
190
|
640
|
1760
|
975
|
920
|
24--30
|
1015
|
950
|
24--33
|
|
900
|
36
|
330
|
203
|
710
|
|
1075
|
1020
|
24--30
|
1115
|
1050
|
28-33
|
|
1000
|
40
|
410
|
216
|
770
|
|
1175
|
1120
|
28--30
|
1230
|
1160
|
28-36
|
|
1200
|
48
|
470
|
254
|
890
|
|
1405
|
1340
|
32-33
|
1450
|
1380
|
32-39
|
主要零件材料及推荐使用温度范围
零件名称
|
材 料
|
温度范围℃
|
|
阀体 阀板
|
ZG230-450
|
-40-450
|
|
ZG1Cr18Ni9Ti
|
-250-550
| |
|
ZG0Cr18Ni12Mo2Ti
|
|
注：此表为各种材料的极限使用温度，在实际选用中应根据其产品的介质温度范围，确定材料的最低，最高使用温度，其最低使用温度不得低于介质温度范围下限，最高使用温度不得高于介质温度范围的上限。
