发那科加工中心α-D14MiB Plus基本介绍

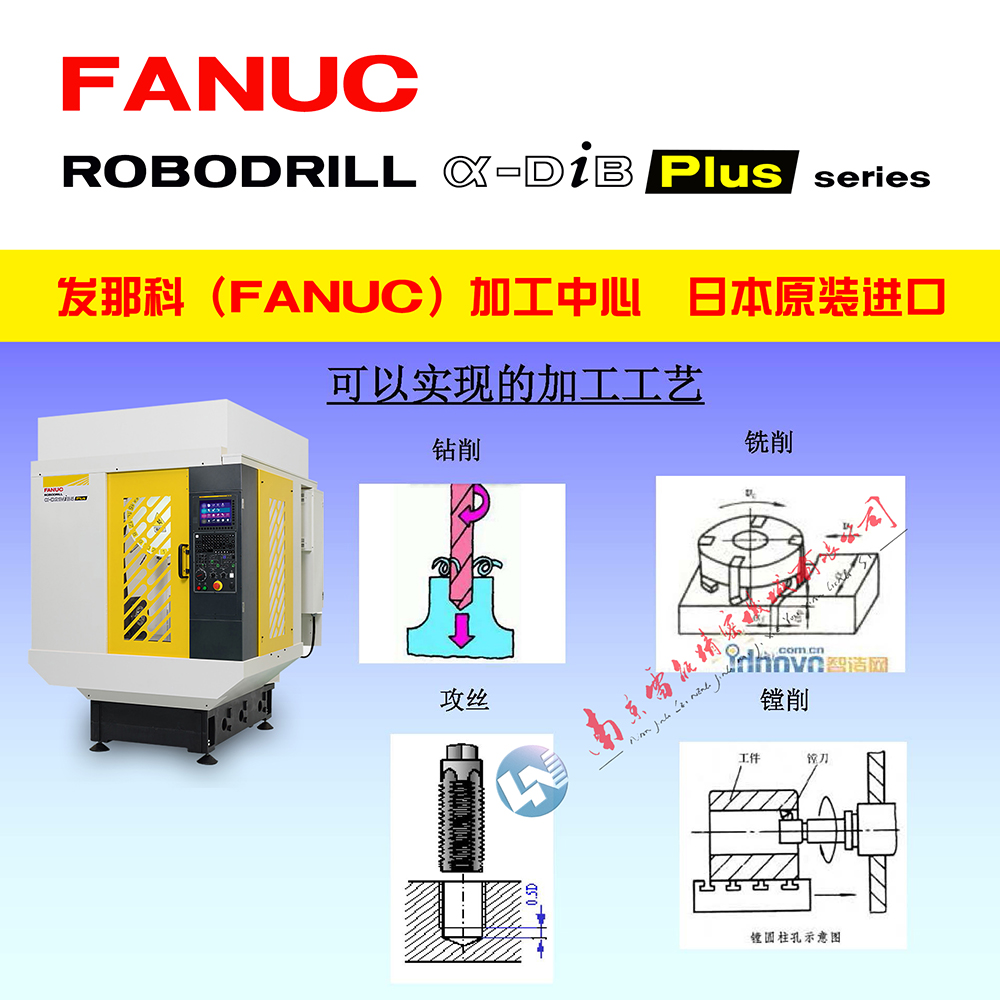

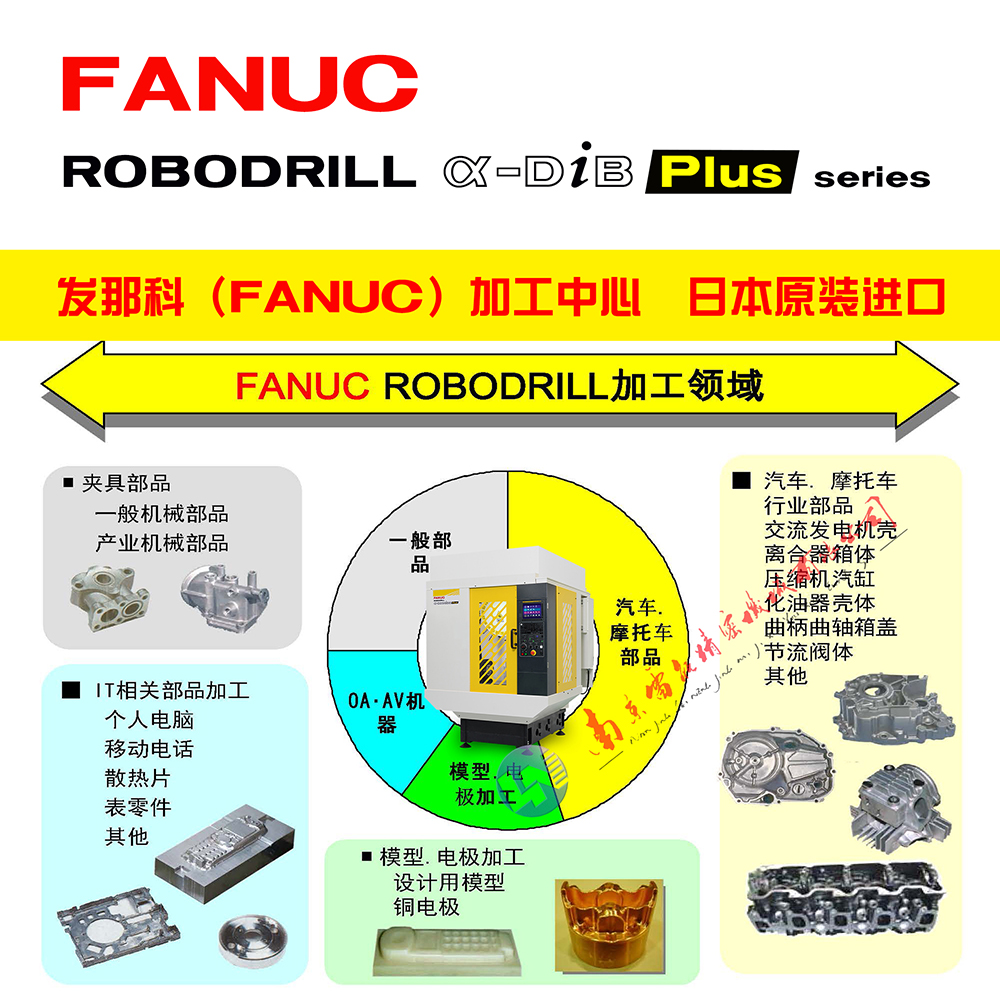

生于上个世纪70年代的FANUC ROBODRILL小型加工中心，是BT30小型加工中心的销量世界GJ。除了钻孔和攻丝加工外，还可以进行铣削、镗孔加工，广泛服务于机械、汽车零部件、IT精密零件、精密模具、模型等各个行业，加工领域也根据客户的要求不断扩大。其与智能机器人融合的机床上下料系统，集高效生产、稳定运行、节约空间等优势于一体，更是发那科强大系统集成实力的体现。
发那科加工中心α-D14MiB PLus技术参数 (机床本体、附件及选配件)
1.1 机床本体主要参数
| 机械部件标准规格
| ||
|
容量
|
X轴方向移动量(工作台左右)
|
500mm（M型）
|
|
Y轴方向移动量(滑鞍前后）
|
400mm
| |
|
Z轴方向移动量(主轴头上下)
|
330mm
| |
|
从工作台上部到主轴端面的距离
|
150-480mm(没有*定高立柱时)
| |
|
工作台
|
作业面大小(X轴方向*Y轴方向)
|
650×400mm（M型）
|
|
工件容许重量
|
300KG（均一载荷）
| |
|
作业面的形状
|
T槽 公称14 * 间隔 125mm*3个
| |
|
主轴
|
主轴端(公称号)
|
7/24 锥度NO.30(带有鼓风机)
|
|
进给 速度
|
快进速度
|
48 m/min(XYZ轴)
|
|
切削进给速度
|
1-30,000 mm/min
| |
|

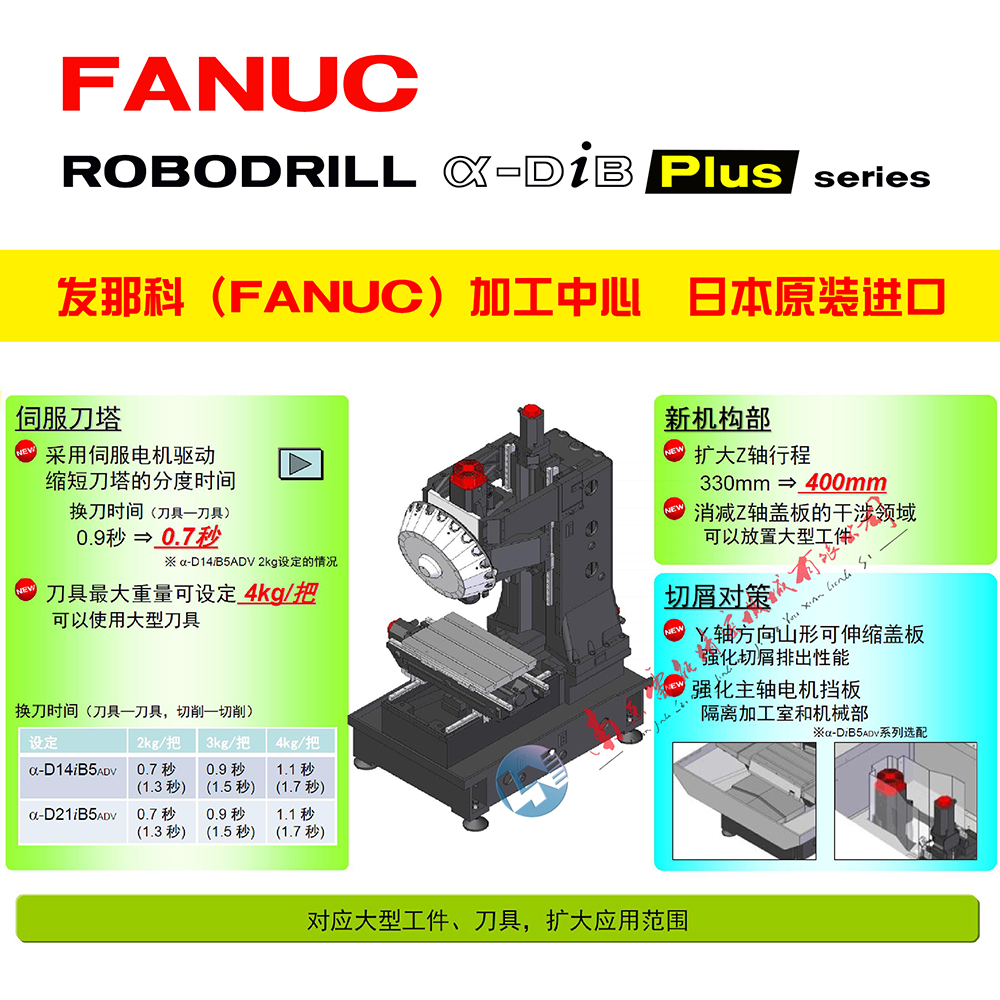

刀具更换 装置
|
刀具更换方式
|
转塔式
|
|
刀具形式
|
JIS B 6339-1998 BT30， MAS-403-1982 P30T-1(45度)
| |
|
刀具收放数
|
14个：α-D14MiB Plus之情形
| |
|
刀具*大直径
|
80mm
| |
|
刀具*大长度
|
250mm（因不同规格有所差异）
| |
|
刀具选择方式
|
随机近道
| |
|
刀具*大重量
|
2KG/个(总重15KG) / 3KG/个(总重22KG)：刀库14之情形
| |
|
刀具更换时间（切削至切削）
|
1.4秒：刀库14且刀具2KG/个之情形
| |
|
主轴电机
|
主轴电动机
|
11KW(1分额定)/ 3.7KW(连续额定)标准主轴
|
|
主轴规格
|
标准主轴规格 10,000rev/min
| |
|
驱动方式
|
直接驱动
| |
|
精度
|
轴双向定位精度
|
0.006-0.02mm(基于ISO230-2:2006的测定值)
|
|
轴双向往复定位精度
|
未满0.004mm (基于ISO230-2:2006的测定值）
| |
|
驱动方式
|
直接驱动
| |
|
占地
|
外形尺寸
|
1650*2100*2300mm
|
