　　一、 概述：

　　1、LW型涡轮流量传感器（以下简称传感器）为我公司新研制开发的防腐型传感器，与显示仪表配套组成涡轮流量计。可测量液体的瞬时流量和累计体积总量，也可以对液体定量控制。传感器具有精度高寿命长操作维护简单等特点，广泛用于工矿、石油、化工、冶金、电厂等行业。传感器全部采用非金属材料，测量较强腐蚀性液体尤为适用。是测量腐蚀性液体的理想仪表。

　　2、传感器适用于无纤维、颗粒等杂质的液体。

　　3、如用户需用特殊型式的传感器，可共同协商订货。需防爆型传感器时，在订货中加以说明

　　二、工作原理：

　　被测液体流经传感器时，传感器内叶轮借助于液体的动能而旋转。此时叶轮叶片使检出装置中的磁路磁阻发生周周期性变化，因而在检出线圈两端感应出与流量成正比的电脉冲信号，经前置放大器放大后送至显示仪表。

　　在测量范围内，传感器的流量脉冲频率与体积流量成正比，这个比值即为仪表系数用K表示：: K=f / Q或K＝V / N

　　式中：f－流量信号频率（Hz）；

　　Q－体积流量（m?/h或L/h）；

　　N－脉冲数；

　　V－体积总量（m?/L）；

　　每台传感器的仪表系数由制造厂填写在检定证书中。出厂时K值已设入配套的显示仪表中，可显示出瞬时流量和体积总量,使用厂家切忌改动K值。

　　三、主要技术参数:酸性液体涡轮流量计，塑料涡轮流量计 防腐型智能涡轮流量计厂家

　　★ 基本参数（见表一）

　　★ 准确度：1.0级、0.5级；

　　★ 使用条件：

　　1、 环境温度：-20～ 50℃；

　　2、 相对温度：5%～95%；

　　3、 介质温度：-20～ 80℃；

　　4、 防爆等级：ibⅡBT4；

　　★ 介质压力：1.0MPa；

　　★ 输出方式：脉冲输出或4～20mA两线制；

　　★ 安装方式：法兰连接；

　　★ 传输距离：传感器至显示仪表的距离可达1km；

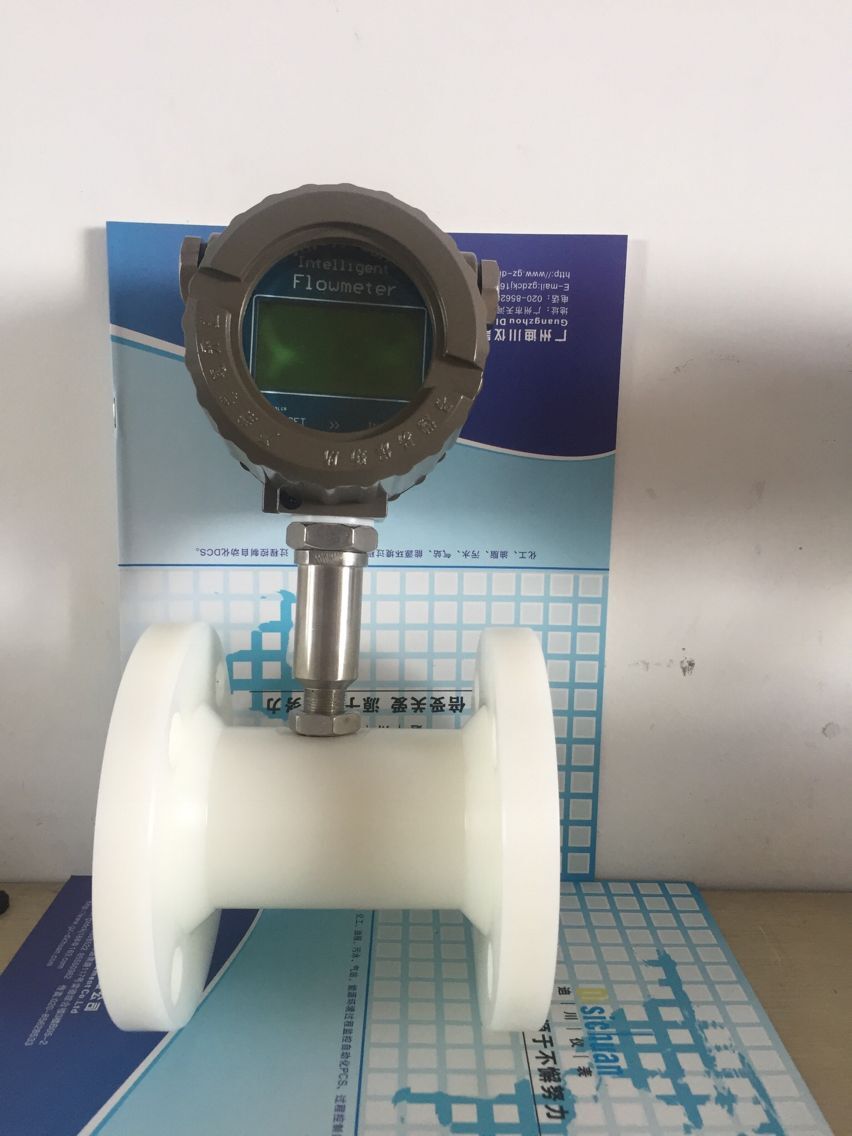

　　防腐型涡轮流量传感器(脉冲信号或4~20mA信号 防腐型液体涡轮流量计

　　四、标记的含义：酸性液体涡轮流量计，塑料涡轮流量计 防腐型智能涡轮流量计厂家

　　1、LW：脉冲输出（5～24V供电）；

　　2、LWA：4～20mA两线制变送输出（24V供电）；

　　3、LWB： 现场显示瞬时流量及累计量大耗电电流25uA。电池供电

　　4、LWC：流量变送器4～20mA输出， 24V供电；不带显示

　　五、特点：

　　1、流量范围宽，大量程比可达到1：50；

　　2、全部采用非金属材料UPVC（轴承采用防腐陶瓷轴承）；

　　3、适用于测量较强腐蚀性的酸、碱、盐液体；

　　4、现场显示大耗电电流为25uA。

　　（表一）

　　型号通径DN（mm）始动流量（m3/h)流量范围（m3/h)安装形式 L D d 孔数个

　　LW-40F 40 0.2 0.6-20 法兰140φ110 φ18 4

　　LW-50F 50 0.3 1-40 法兰 150φ125 φ18 4

　　LW-80F 80 0.8 7-100 法兰 160φ160 φ18 8

　　LW-100F 100 1.5 10-200 法兰 180φ180 φ18 8
