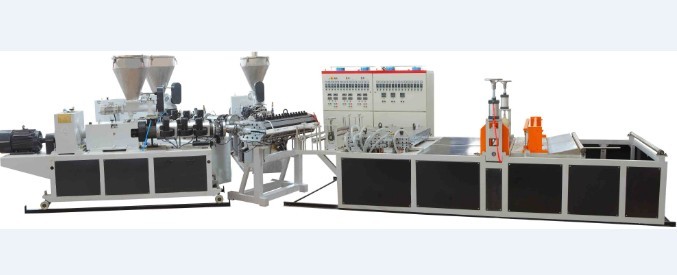

PVC波浪瓦挤出生产线设备

　　ＰＶＣ塑料浪板生产项目

　　一、技术条件

　　生产ＰＶＣ塑料浪板的基本原料为ＰＶＣ树脂，另加适量的稳定剂、润滑剂、加工改性剂等几种辅料，原材料的供应有保障。通过特定设计的配方，经高速混合机、冷却混合机混合预塑化后，可直接用双螺杆挤出机挤出生产ＰＶＣ塑料浪板。我公司多年来一直致力于我国建筑塑料的发展，从事塑料异型材生产的成套设备的设计和制造，在塑料异型材生产方面具有丰富的实践经验。

　　ＰＶＣ塑料浪板的生产工艺流程如下：

　　配 料 —— 高速混合机 —— 冷却混合机 —— 挤出机——牵 引 —— 冷却定型 —— 模 头——切 割 —— 输 送 —— 检 验 —— 成品入库

　　大致配方

　　PVC 100, 轻钙，60，，CPE，3.5, 复合铅，3.5，，硬脂酸，0.9， PE蜡，0.7， 颜料，1， 环氧大豆油，2.3， 抗老化剂PA168，0.1, 紫外线剂UV531，0.1

　　二、设备配置：

　　按照目前经济的投资规模，每条生产线配1台50单螺杆机加1台80机,加分配器，1套挤出口模，做二层AB形式的复合抗紫外线波浪瓦，A层位ASA厚度约0.2mm,底层瓦后月1.6-1.8mm厚.,所需的设备型号和相应的技术参数如下：

　　(一）１、 混料设备：

　　S H R - 500/1000混合机立式 11万

　　总容积：5００Ｌ 电机功率： 55／75、/15ＫＷ，产量750KG/小时

　　２、 ＰＶＣ塑料浪板挤出生产线

　　a,ＳＪＺＳ－80双螺杆挤出机 21.8万

　　螺杆直径：80-165mm 螺杆长度：１440mm

　　驱动功率： 55ＫＷ ，加热功率32KW 螺杆转速：1～３8rpm

　　挤出量： 35０kg/h(max)

　　b, 挤出口模,制品宽度1130mm,口模宽度1350mm,7区加热X3KW=21K 9.6万

　　制品宽度800mm,口模宽度1050mm,5区加热共15KW. 8.3万

　　制品宽度1500mm,口模宽度1800mm 12.8万

　　材质;5CrNiMoFa(五鉻镍钼钒)锻打处理

　　c, 分配器 4.2万/台

　　45度侧面进料,加热功率3KW,过度体1.5KW,材质(五鉻镍钼钒) 锻打处理

　　d, 成型辅机 制品宽度800mm 价格 17.8万

　　制品宽度1130mm 价格 19.2万

　　制品宽度1500mm 价格 22.8万

　　三、 总的投资概况和设备市场价格如下：

　　ＳＨＲ－5００/1000高速加热混合机 2台 价格 11X2=22万

　　50单螺杆挤出机 1台 价格 7.0万

　　ＳＪＺ－80双螺杆挤出机 3台 价格 21.8X3=65.4万

　　ＳＪＬＢＺ－800-１1００-`500塑料浪板成型辅机 3台 价格： 59.8万

　　浪板挤出模具 3套 价格： 30.7万

　　分配器 3套 价格：12.6万

　　合计： ～ 197.5 万元

　　四、经济效益分析

　　按照目前ＰＶＣ塑料浪板的平均挤出速度取1.4m/min，其单位米重约为2.5Kg/m,取其平均值进行计算：

　　车间工人配置;按三班制生产;配料工人3人, 挤出机操作工人3X1人,成型机操作工人3X1人,运瓦工人3X1人,管理人员3人,

　　每条生产线,年产量=2.5Kg/m×1.4m/min×60min/h×24h/d×300d/y=1512ton/y（全年按300个工作日计算）

　　产值=15120×1000×30元/平方米÷2.5 =1814万元 三条线5442万

　　成本： 配方成本：1512ton×6500元／ton=982.8万元 三条线2948万

　　管理费：20万元

　　工资： 60万元

　　折旧： 6万元

　　合计： 86万元

　　全年利税：5442-2948-86=2400万元

　　从以上的分析可以看出，该项目的投资回报率还是很高的．

　　PVC复合瓦塑料波浪瓦生产设备

　　PVC波浪瓦的特点及应用：防火性能，属难燃材料，无自燃性，抗化学腐蚀、耐酸、碱，散热快，采光性能，寿命长；采用特殊技术配方，耐室外大气暴晒，隔热性能好，炎热夏季中能提供较金属用瓦更舒适的环境；适用范围广，厂房、仓库、车棚、农贸市场、围板、墙身、临时商铺、隔热棚等非常适用。PVC波浪瓦的特点及应用：防火性能，属难燃材料，无自燃性，抗化学腐蚀、耐酸、碱，散热快，采光性能，寿命长；采用特殊技术配方，耐室外大气暴晒，隔热性能好，炎热夏季中能提供较金属用瓦更舒适的环境；适用范围广，厂房、仓库、车棚、农贸市场、围板、墙身、临时商铺、隔热棚等非常适用。

　　复合彩瓦不仅可取代石棉瓦、水泥瓦、彩钢瓦而且比彩钢瓦的强度还要高，且成本仅是彩钢瓦的三分之一。投产该项目投入资金少，风险小，利润高，市场前景十分广阔。 产品规格国际标准为：1130×13000×2mm，大宽度1.1m，长度可无限延长，考虑到运输和安装方便，建议长做到3～8m。款式有小波、中波、平波、仿古型。产品用途可广泛用于厂房、商场、库房、住宅小区的屋面防水、隔热装饰等。锯沫等）；无机粘合剂。产品特性重量轻、不变形、防水防潮、保温隔热、阻燃、耐老化，加工性能好、可钉、锯或粘接，安装简便，不含甲醛及石棉等有害物质，为绿色节能环保建材。产品优势产品的生产成本与石棉瓦相近，但产品的强度是石棉瓦的20倍，使用寿命是石棉瓦的10倍以上。生产条件及效益

　　说明：以上数据是以每天生产8小时，每年按250天生产来计算的，年纯利润一般占年产值的20%以上。

　　pvc波浪瓦原料价格如下（配方仅供参考，根据不同地域及要求略有差异）

　　名称 价格 配方比例价格 重量

　　PVC 9000元/吨 900

　　碳酸钙100060% 60

　　CPE 14000 6% 84

　　硬脂酸 110001% 110

　　PE蜡12000 4% 48

　　石蜡 10000 4% 40

　　抗紫外线剂 80元/KG 1% 80

　　钛白粉 24000 2% 48

　　钙锌稳定剂 20000 6%120

　　总计重量 184公斤 1490元 折算成1000公斤价格是6246.5元/吨配方价格

　　按1.5mm个厚度1平方米瓦的体积0.0015X1米X1.15米=0.001725立方米。混好的料比重约1400公斤/立方米

　　每平方米瓦重量1400X0.001725=2.42公斤

　　每平方米成本是0.00242吨X6246.5=15.12元（没计入电费，工人工资）

　　板材宽度 800-1200（mm） 板材厚度 1-4（mm）

　　挤出能力 250-500（kg/h） 生产速度 2-6（m/min）

　　可生产板材类型 PVC板

　　可生产板材层数 单层板
