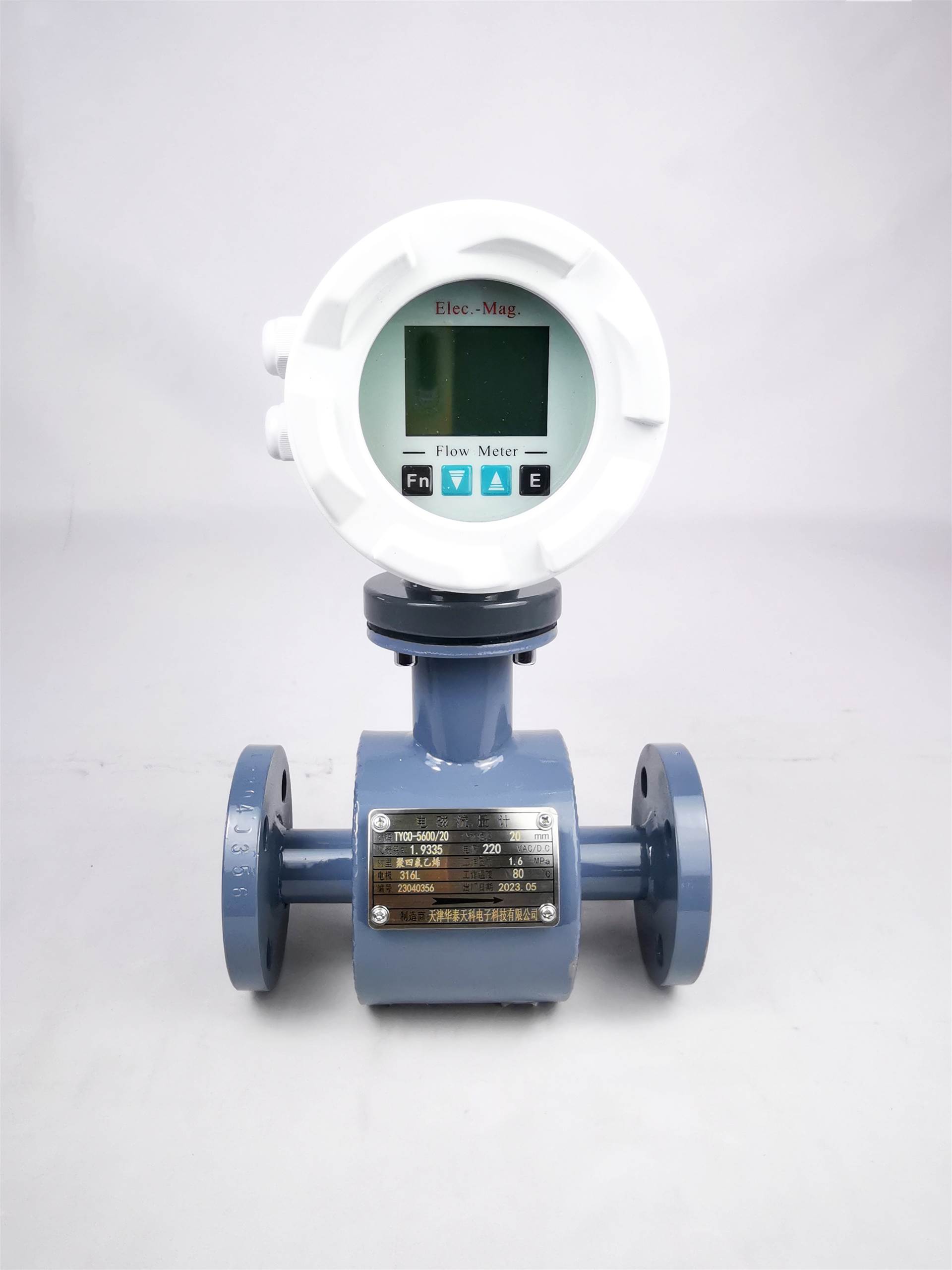

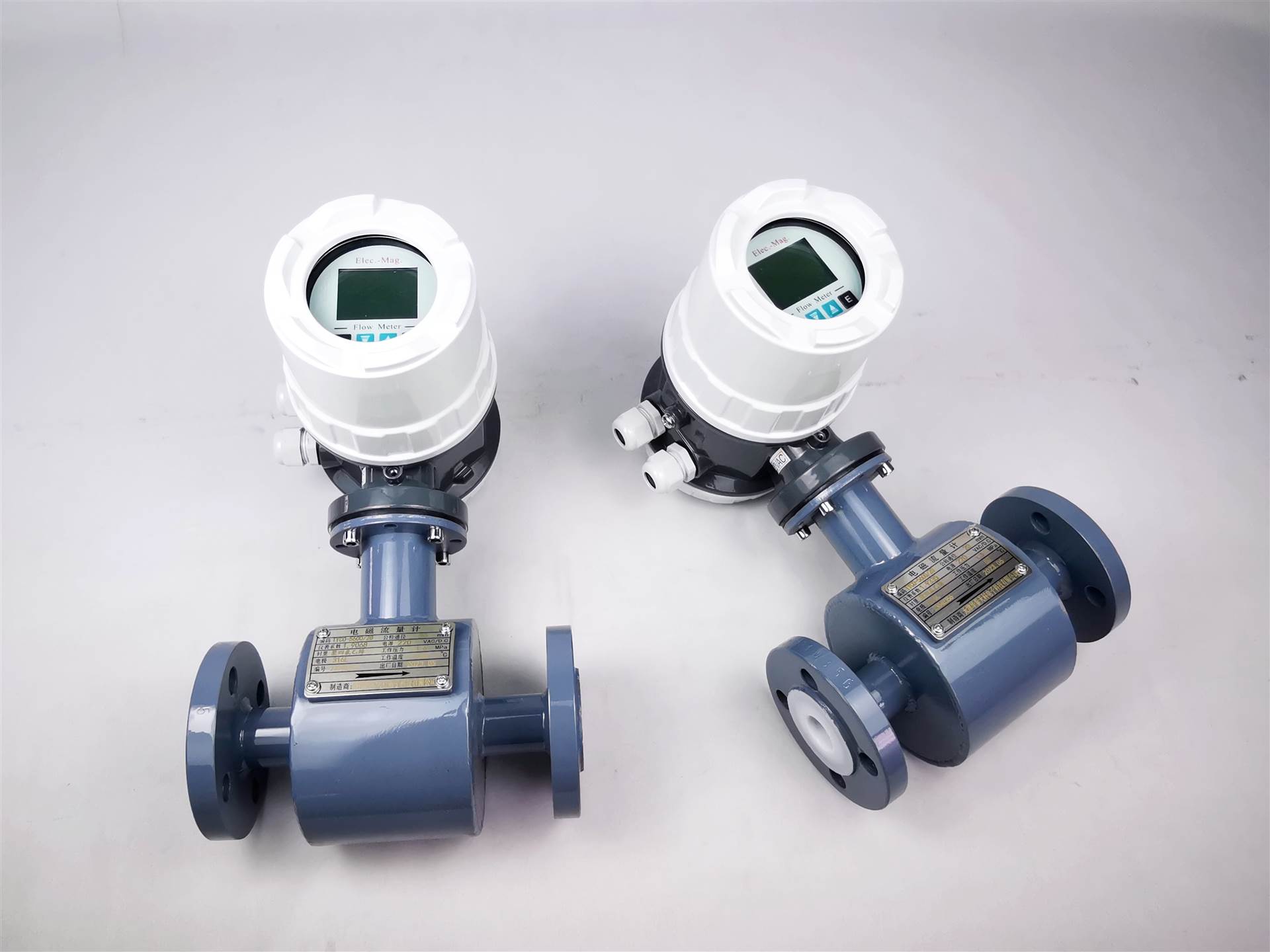

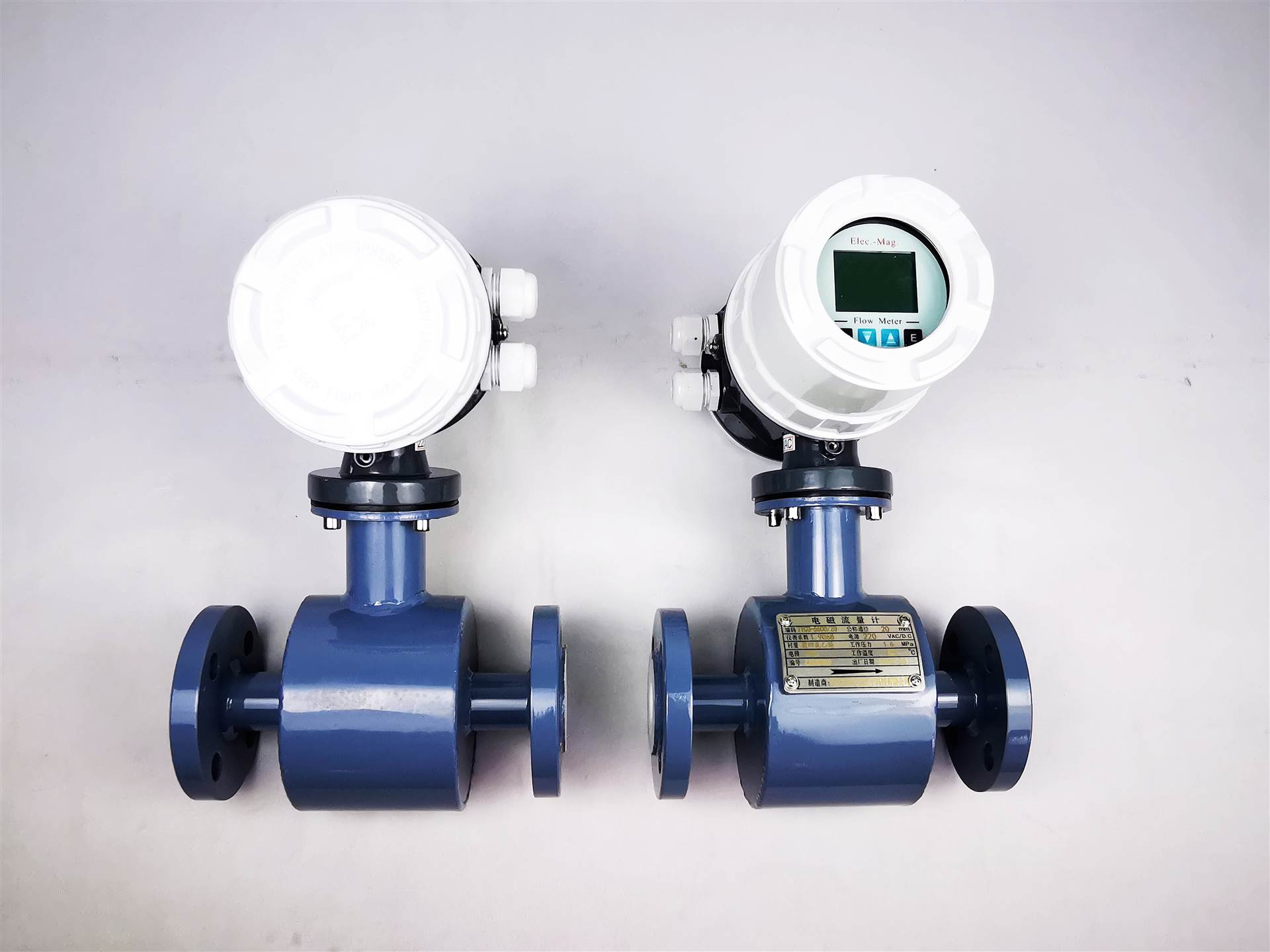

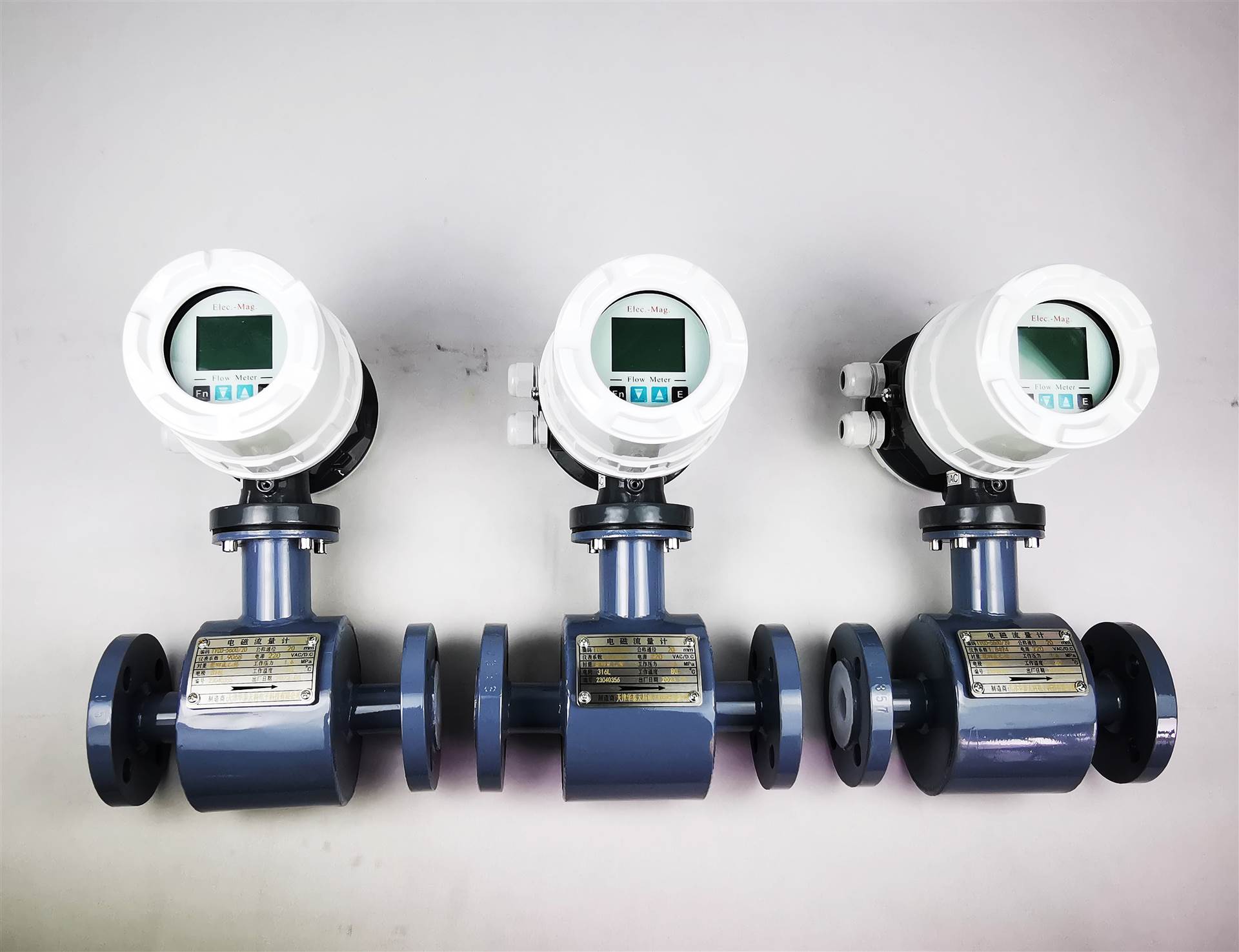

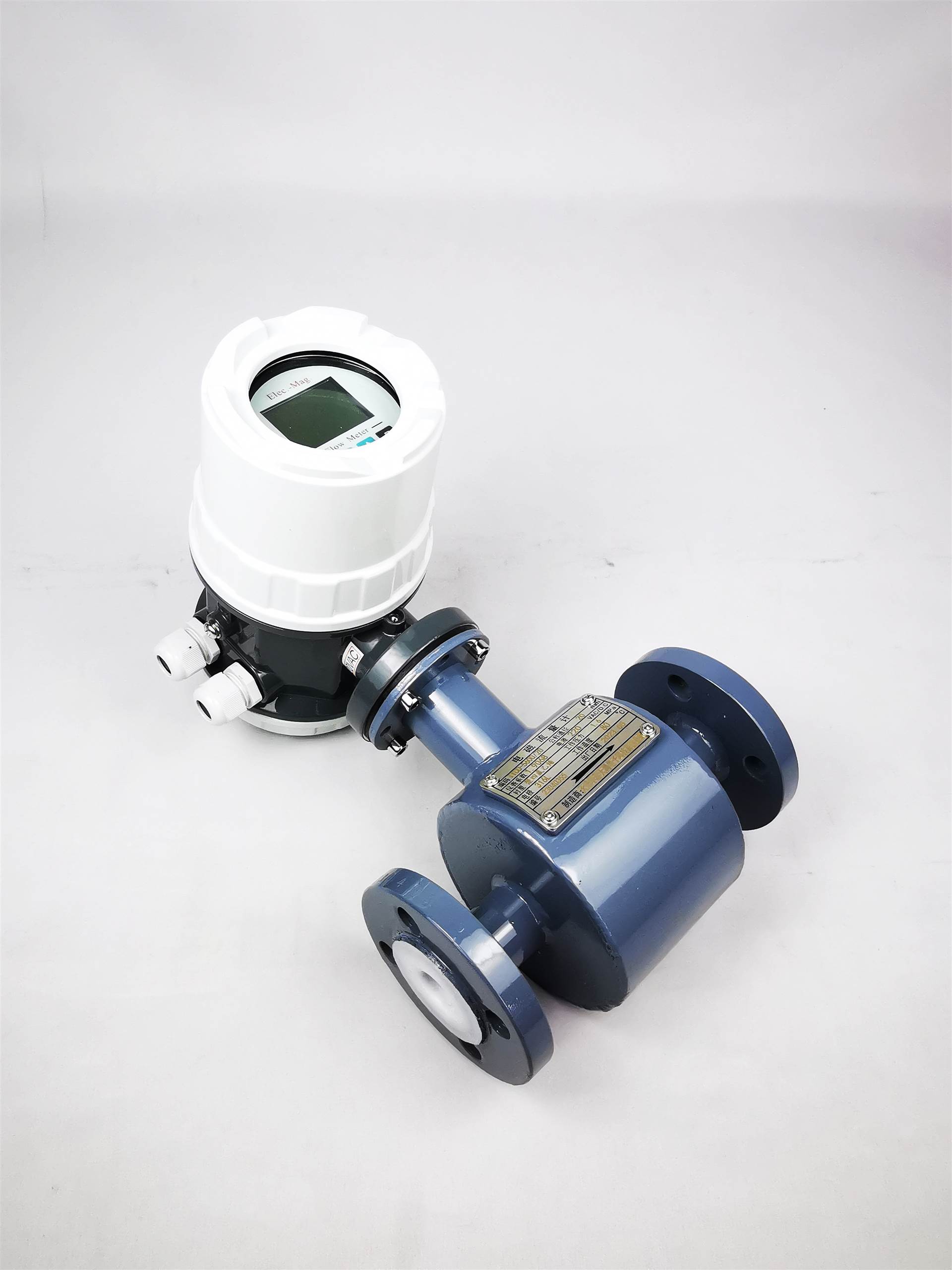

津制 电磁流量计 智能数显 脉冲输出 河南

　　电磁流量计工作原理

　　基于法拉第电磁感应定律。当导电液体在磁场中流动时，会切割磁力线，从而产生感应电势。这个感应电势的大小与流体的流速成正比，通过测量这个电势，可以计算出流体的流量。

　　电磁流量计结构

　　电磁流量计的结构主要由磁路系统、测量导管、电极、外壳、衬里和转换器等部分组成。

　　磁路系统：其作用是产生均匀的直流或交流磁场。

　　测量导管：其作用是让被测导电性液体通过。

　　电极：其作用是引出和被测量成正比的感应电势信号。

　　外壳：应用铁磁材料制成，是分配制度励磁线圈的外罩，并隔离外磁场的干扰。

　　衬里：在测量导管的内侧及法兰密封面上，有一层完整的电绝缘衬里。

　　转换器：由液体流动产生的感应电势信号十分微弱，受各种干扰因素的影响很大，转换器的作用就是将感应电势信号放大并转换成统一的标准信号并抑制主要的干扰信号。

　　电磁流量计参数

　　公称口径：DN10-DN2000（管段式）；DN300-DN2000（插入式）

　　衬里材质：聚氨酯；氯丁橡胶；PTFE；PFA

　　电极材质：316L；哈C；钛；钽；铂金

　　安装方式：螺纹安装；法兰安装；卡箍安装（卫生型）

　　工作温度：-40~120°C

　　工作压力：≤25MPa

　　电源：24VDC；220VAC；3.6V锂电池

　　精度：±0.25%；±0.5%；±1.0%F.S

　　输出信号：4-20mA；脉冲输出

　　通讯：HART协议；RS485

　　防爆等级：Exd[ia]II CT6

　　运输方式：物流

　　包装方式：纸箱包装
