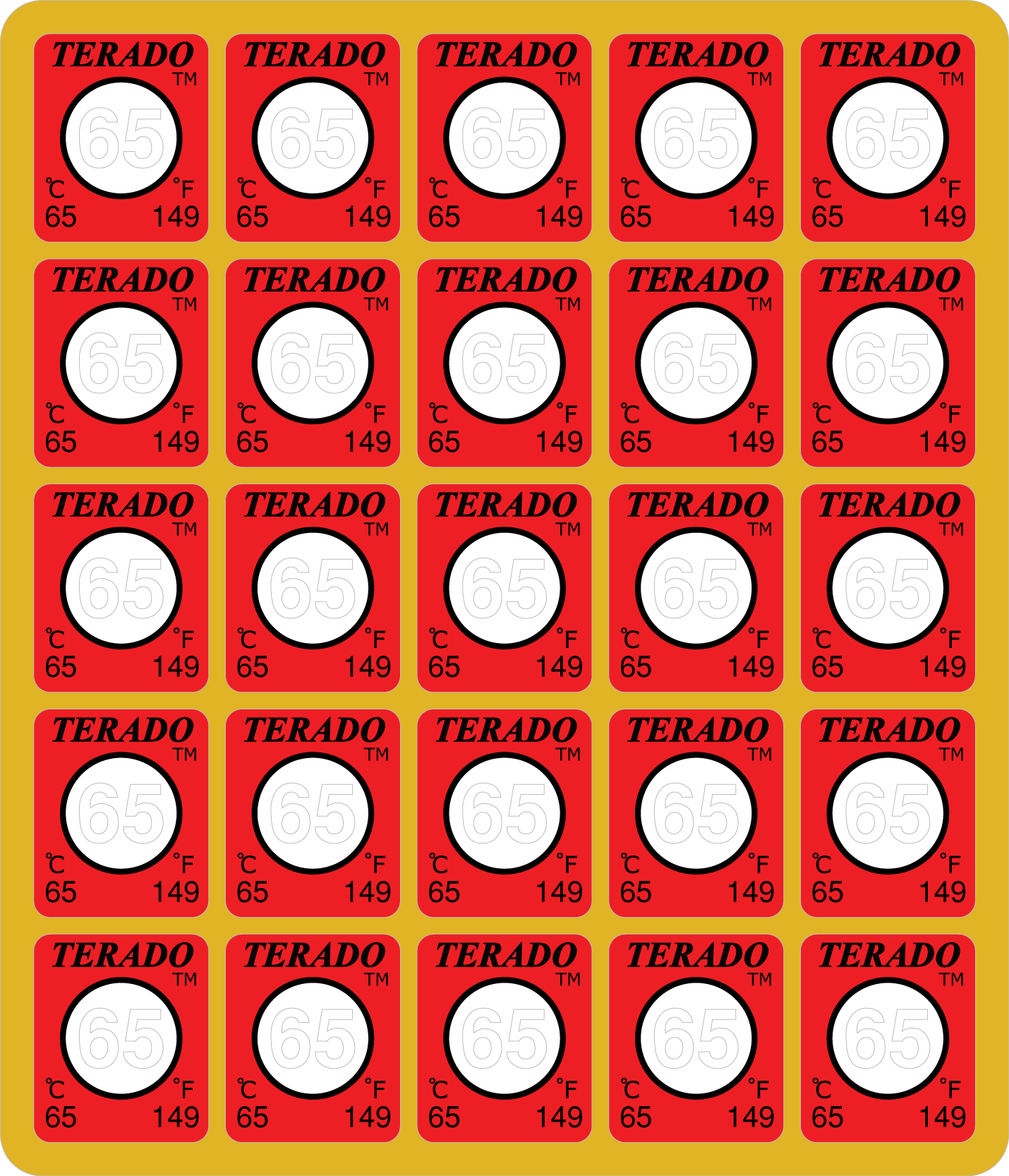

铁路专用不可逆型测温贴片HTD-65

　　不可型变色测温贴片

　　使 用 说 明 书

　　一、不可逆型测温贴片的性能与用途

　　不可逆型变色测温贴片具有独特的变色示温、醒目显示及温度记录功能，自身带有压敏胶，应用于变电所母线的连接部位，也可贴在母线与设备接线端子的连接处及隔离开关的触头上，还可贴在变压器、电容器、电机等电气设备的外壳上，用来监视母线连接处及电气设备外壳的温度。一旦监测部位的温度达到或超过测温贴片的额定温度，变色测温贴片立即变色。该测温贴片超温后颜色由白变黑，颜色变化醒目。无论是白天还是夜间，都很容易被人在巡视中发现监测部位温度升高的状况，从而找出故障隐患，防止事故的发生。

　　如果监测部位因温度过高造成测温贴片超温变色，冷却下来后测温贴片并不恢复原来的白色，呈记录状态。

　　二、不可逆型测温贴片的种类及特性

　　1.不可逆型测温贴片基本型号及特性见表1。

　　2.特殊需要可根据客户要求制作，如制作不同额定温度、不同超温颜色、不同规格的变色测温贴片。

　　3.变色测温贴片变色温度与额定温度的误差为±3℃以内。

　　三、不可逆型测温贴片的使用方法

　　1.不可逆型测温贴片呈标签形式，只要选择适当额定温度的变色测温贴片，可直接粘贴在母线接头、刀闸开关、变压器外壳等需要监视温度的部位。测温贴片粘贴部位应平整、清洁、干燥，用砂纸打磨去除氧化膜及粗糙面，或用汽油、丙酮等溶剂清洗擦拭一遍。粘贴时要用力摁牢。

　　2.使用时如要知道监测部位温度逐渐上升的情况，可粘贴两片以上不同额定温度的变色测温贴片，亦可使用HTD-678型等（每片中含多种额定温度）贴片。

　　3.注意事项：粘贴变色测温贴片需在母线或其它监测部位无电时进行，并须遵守安全规程。如要带电粘贴测温贴片，必须用相应等级的绝缘棒辅助粘贴。

　　四、不可逆型变色测温贴片的贮存与使用寿命

　　变色测温贴片贮存于室内常温下即可，其无毒、无味、对皮肤无刺激，要远离热源（如暖气片、电炉等）。

　　2.由于考虑到变色测温贴片使用现场的复杂性，当变色测温贴片贴在监测部位后，在正常温度、正常环境下使用，且保持白色未超温，室内可用4-6年，室外至少可用2年。已超温变色的贴片应随检修及时更换。
