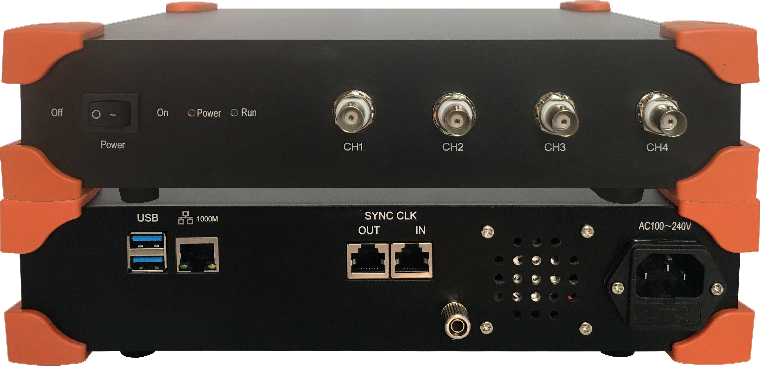

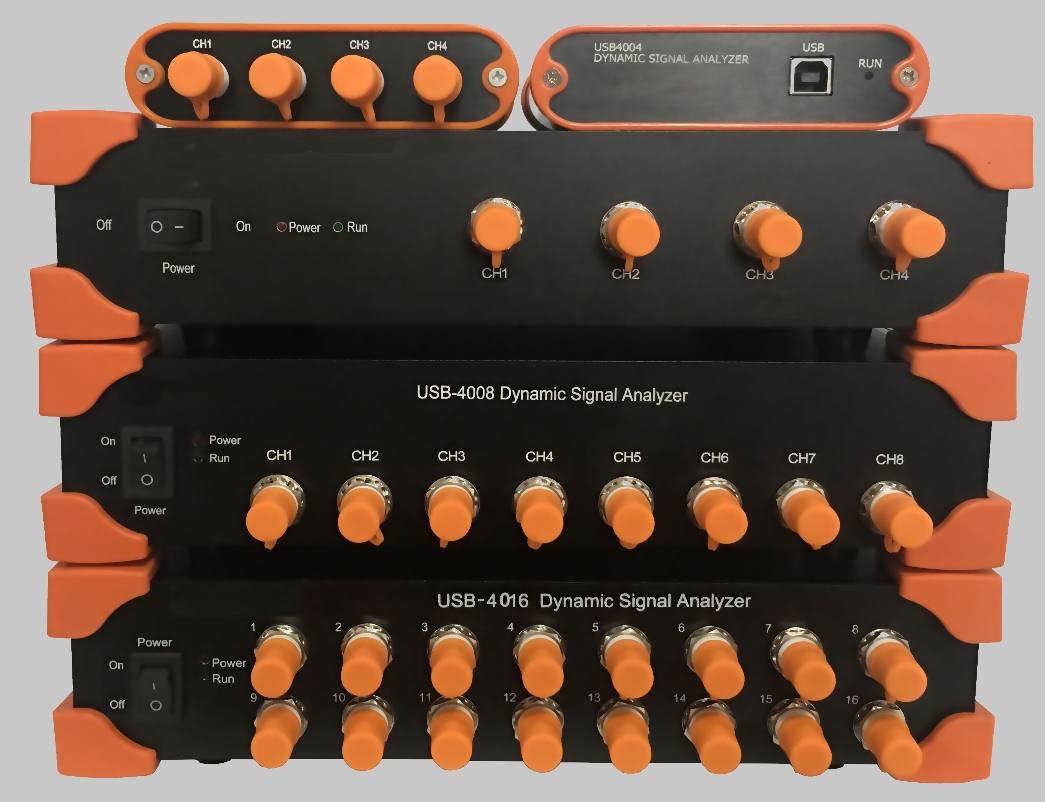

FT-G8208高精度动态信号分析仪，动态数据采集仪

　　FT-G8208高精度动态信号分析仪，动态数据采集仪

　　，特点：

　　◆ 内置4mA /24V恒流电路，可直接连接IEPE型加速度传感器、速度传感器、力传感器、传声器等进行信号测试分析；

　　◆ 电压信号测量，与热电偶、电涡流传感器、磁电式速度传感器、应变传感器及各种变送器（调理器）配合，可

　　对多种

　　◆ 可选配内置电荷适调器，配接压电式传感器，准确测量动态压力和振动加速度；

　　◆ 24位高精度A/D，所有通道并行同步采样，噪声低、准确度高。与计算机通过千兆以太网实时通讯，

　　连续采样速率可达256kHz/通道；

　　◆ 可选配D/A数字信号源输出模块，输出正弦、扫频、随机、方波等信号，与功率放大器、振动台、

　　加速度传感器等组成多种振动试验系统；

　　◆ 可选配光电隔离输入输出数字接口模块，读取输入数字信号（如编码器、光电开关等），控制外部输出；

　　◆ 配套简单易学、功能完善的采集分析软件，可对动态信号分析仪的输入类型、量程、传感器灵敏度、

　　采样速率等参数进行设置，可实时传送、显示、分析处理数据，利用计算机硬盘可长时间实时、无间

　　断记录多通道信号。

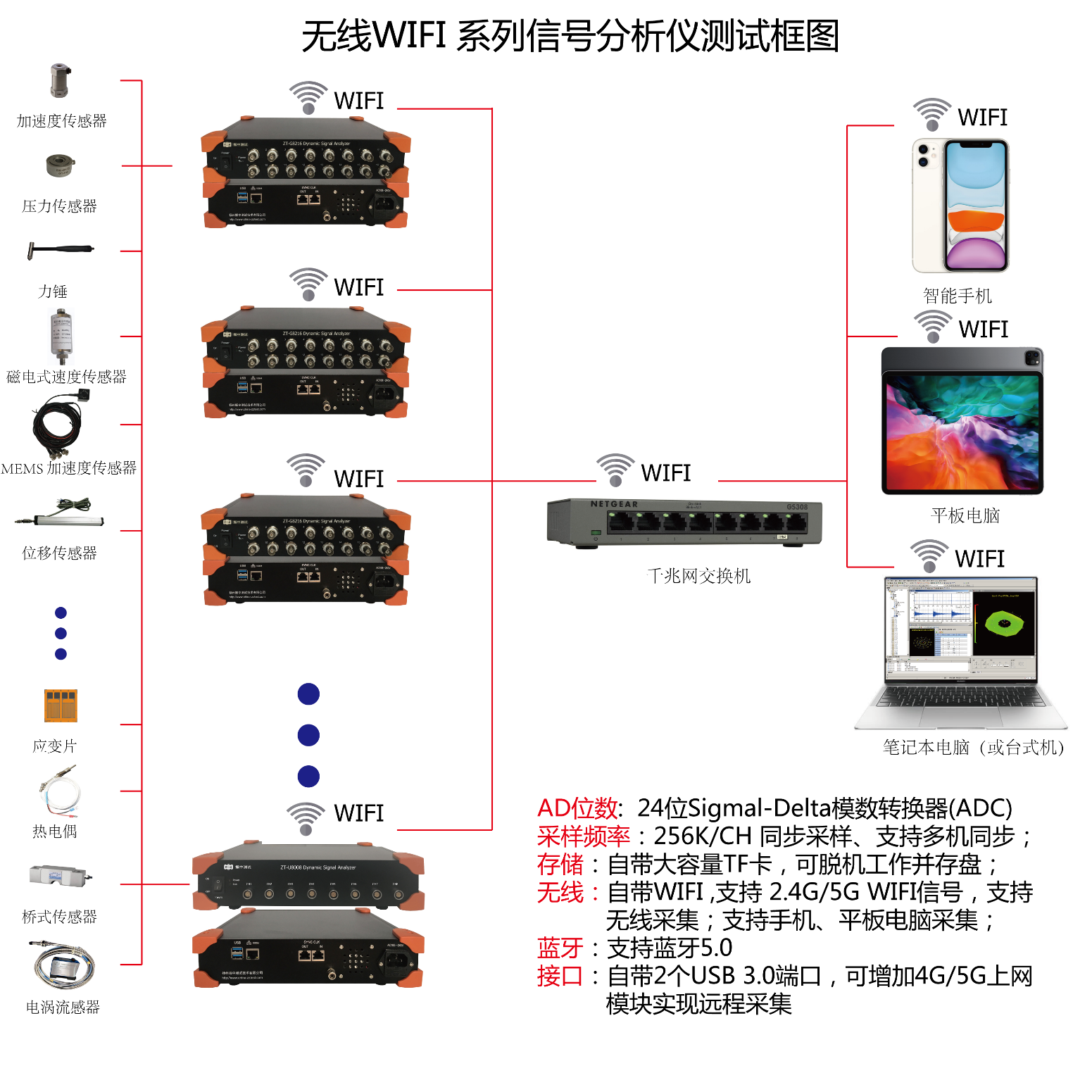

　　◆ 利用千兆以太网交换机扩展，单台计算机可以实现多台设备并行同步采集和分析。广泛应用于教育科研、

　　航空航天、汽车工业、轨道交通等行业各种结构的疲劳测试、性能测试和特征分析。

　　三，主要技术指标

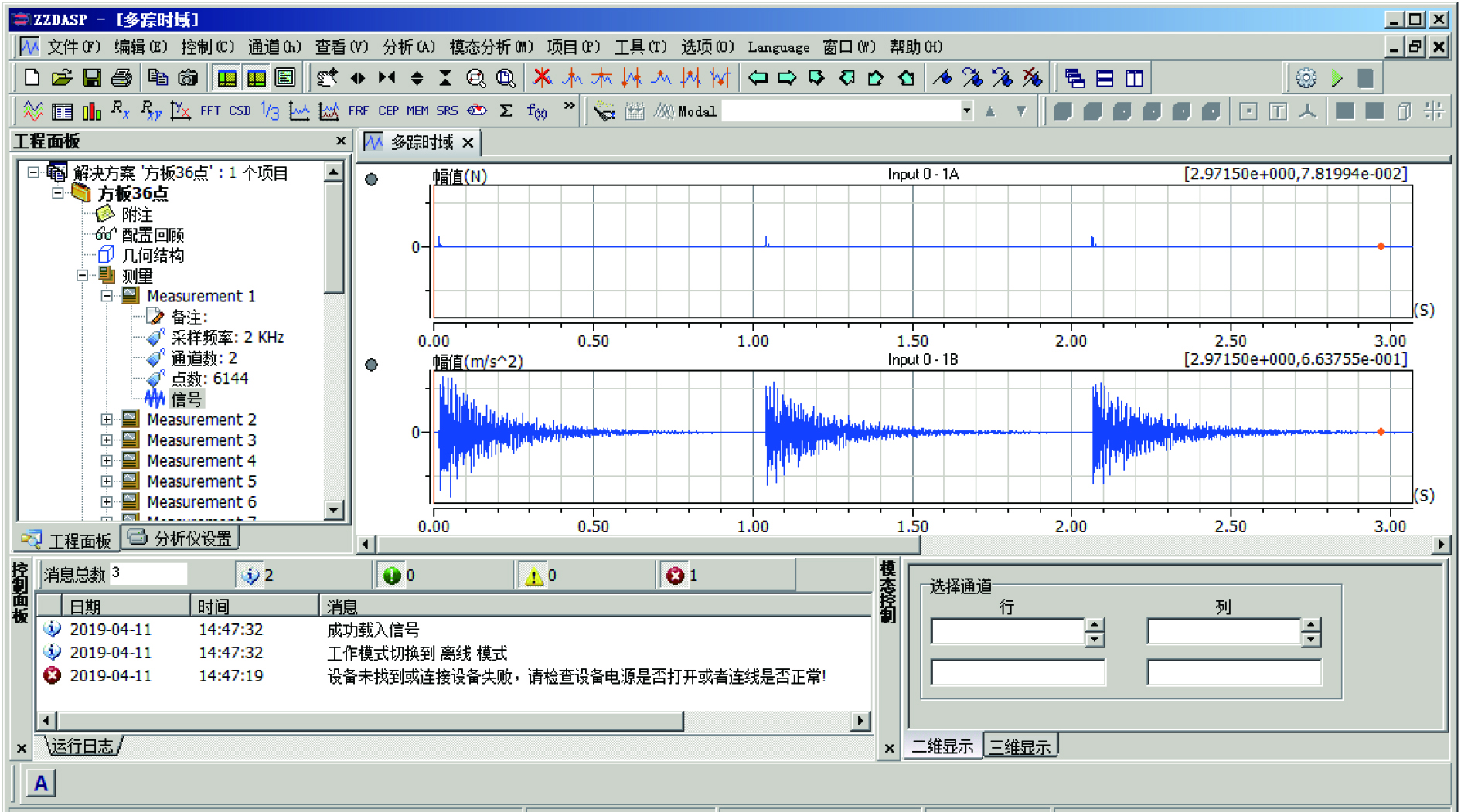

　　四，信号测试与模态分析软件

　　FT-G8208是我公司开发的一款简单易学，功能强大的集信号采集与控制、信号分析、模态分析、索力测试、桩基测试、声学分析、旋转机械分析、动平衡分析、冲击响应测试、传感器频响测试等为一体的模块化软件。该软件采用C++编程，模块化程序设计方法。所有功能运行于统一的界面之下，不同功能采用模块化设计，仅在需要时加载，同时整个系统的扩展性非常好，方便用户需要时进行二次开发。

　　FT-G8208各模块性能简介：

　　信号采集与控制模块：支持我公司生产的所有信号分析仪及数字信号发生器，采用多线程程序设计采集程序，在线采集与离线分析功能完美集成；采用树形结构进行项目管理，提高工作效率；数据可导出为UFF，ASCII，Matlab等格式，方便用户进行分析处理；

　　信号分析模块：包括数据各种预处理、时域分析、幅值域分析、频域分析和时频域分析等各种分析功能；

　　模态分析模块：不仅支持输入输出可测情况的传统试验模态分析(EMA)，且支持环境激励，即仅有响应测量的运行模态分析(OMA)能力。系统提供了从建模、信号处理、模态参数识别、结果显示、结果验证、输出报告等全部功能，可轻松完成从小型结构到模态密集型结构到大型机械设备直到大型桥梁建筑的实验模态分析；

　　索力测试模块：索力测试模块支持通过频率法测估拉索的索力，即通过测得的拉索振动固有频率估算拉索的索力。

　　桩基检测模块：桩基检测模块通过测量反射波与入射波的时间差，用户可以输入波速测桩长或输入桩长测波速。波形放大、动态显示桩长（或波速）等功能，帮助用户快捷、准确地定位反射波的位置。同样，也可以标柱缺陷的反射波时间及位置。检测程序具有多次瞬态信号捕捉、时域波形平均、数据保存及检测报告打印等功能。桩基检测功能模块有时域分析和频域分析，可计算桩长、波速；

　　声学分析模块：声学分析模块提供了声音信号的实时处理功能和事后处理功能，可以进行声强，声压分析，并可采用L,A,C计权，1/1 , 1/3倍频程分析；

　　旋转机械分析模块：支持对旋转机械进行： 转速显示、转速曲线、时间转速幅值曲线、伯德图、极坐标图、时间三维谱阵、转速三维谱阵、转速阶次谱阵、三维全息谱、全息瀑布图、轴心轨迹、提纯的轴心轨迹、二维全息谱等分析。

　　动平衡分析模块：动平衡分析模块采用影响系数平衡法对设备进行现场动平衡，可完成单面或多面现场动平衡，向导式操作，引导使用者完成从测量、配重计算、配重分解/合成等，直到完成整个平衡过程。

　　冲击响应测试模块：配合冲击试验台可以完成高加速度的冲击试验，可以实时的完成信号采集、滤波、实时控制，并可以生成冲击响应谱。自动生成测试报告；

　　传感器频响测试模块：配合我公司数字信号发生器、功率放大器、小型振动台、信号分析仪，自动完成加速度传感器的频响测试，频率范围可达20kHz，同时自动生成测试报告。

　　FT-G8208采用的是一种灵活的框架式结构，可根据需要添加和扩展更多功能的模块；由于软件升级很快，请联系我们以便及时更新软件。
