ECH3179 七彩闪灯IC芯片

　　丽晶微电子专注:定时IC，蜡烛IC，闪灯IC，IC定制，PCBA定制

　　一、产品功能： ECspan179

　　CMOS制造工艺，低功耗，宽电压范围，抗干扰能力强，可以选择四段七彩闪烁变化，具有ON/OFF及长按（>2sec）OFF等功能。同时，可出R、G、B不同色彩及亮度变化。KEY0为测试脚，KEY0接GND，测试基本功能和输出是否正产。内建振荡频率，可外接电阻加快闪烁速度，高电压工艺，可以直接使用6V电压，但输出需要做一定限制。

　　二、电气参数：(VDD=3.0V,GND=0V,Ta=25oC)

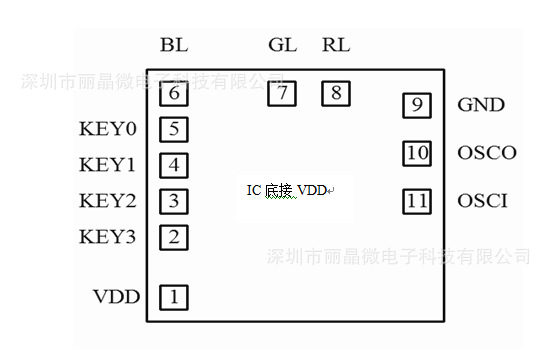

　　 三、IC邦定脚位图：

　　 备注：IC底座接接VDD，IC尺寸1000UM*900UM

　　四、参考电路图：

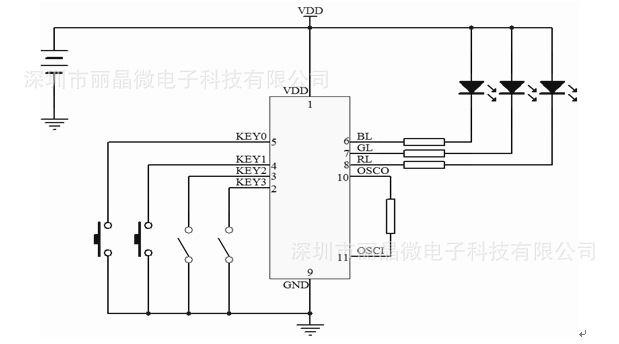

　　1，ECspan179A：

　　以上电路仅供参考，如有修改，恕不另行通知！

　　ECspan179A说明：

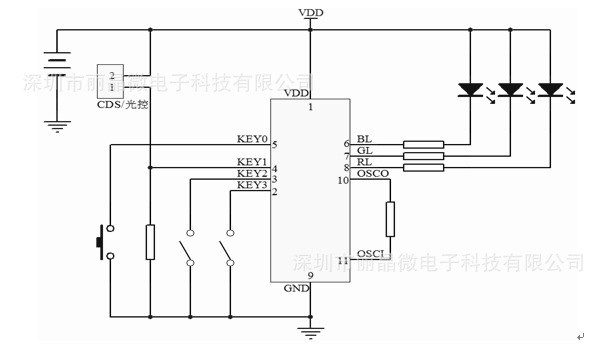

　　CDS及按键四段功能

　　KEY1接CDS，若不用CDS控制，可将KEY1接GND（空接时为OFF MODE），如果使用4段花样连续输出，则KEY3按GND（空接时，由KEY2按键选择其中一段），KEY2长按( >2sec )会进入OFF MODE，再按会进入下一段，（AUTO MODE无法>2sec进入OFF MODE），OSC电阻R1可不接，若要加快LED变化速度，可外加振荡电阻调整闪烁速度。

　　ECspan179B说明：ON/OFF功能，也可做上电闪

　　KEY1按键为ON/OFF功能，OSC电阻R1可不接，若要加快LED变化速度，可外加振荡电阻调整，KEY2，KEY3选择第几段花样。

　　ECspan179C：ONE-SHOT功能

　　KEY1为ONE-SHOT触发（8 CYCLE），OSC电阻R1可不接，若要加快LED变化速度，可外加振荡电阻来调整变快。KEY2，KEY3选择第几段花样。
