丽晶微电子专注:定时IC，蜡烛IC，闪灯IC，IC定制，PCBA定制
功能说明: ECH1062-242D
CMOS工艺技术，低功耗。采用高电压工艺，工作电压范围宽，抗干扰能力强。工作电压2.4V—6.8V。
可设定时间为：
8小时ON~ 16小时OFF (H8接VSS)
6小时ON~ 18小时OFF (H6接VSS)
5小时ON~ 19小时OFF (H5接VSS)
4小时ON~ 20小时OFF (H4接VSS)
无定时一直工作 (H24接VSS)
24小时循环工作的专用定时 IC。
两路输出，LED1为室内模式蜡烛闪，LED2为工作常亮。
定时蜡烛灯选用单排3档开关，同时可进行2个定时状态，当开关置于所选择二档定时中一档时，上电工作；如果开关置于OFF时，上电不工作。工作过程中，开关可以改变工作状态：工作和不工作。
(在上电的情况中，当改变定时选择端时，重新计时）
KEY是ON/OFF按键可控制IC的开和关
测试方法选用1小时闪一次来测试，频率大约在2Hz
TIME接地是快速测试，断开是正常模式
（测试时：常亮I0口，输出为2HZ闪，蜡烛闪IO口，为2HZ闪）
|
IC帮定脚位图:
备注：IC底座接VDD , IC尺寸1100*1200UM

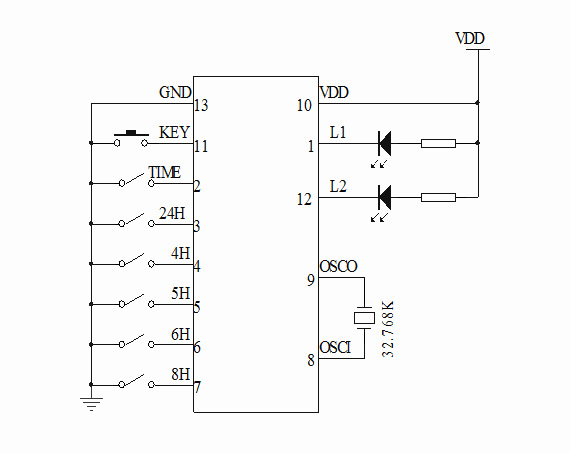

应用电路图:
以上电路仅供参考，如有修改，恕不另行通知！
|
