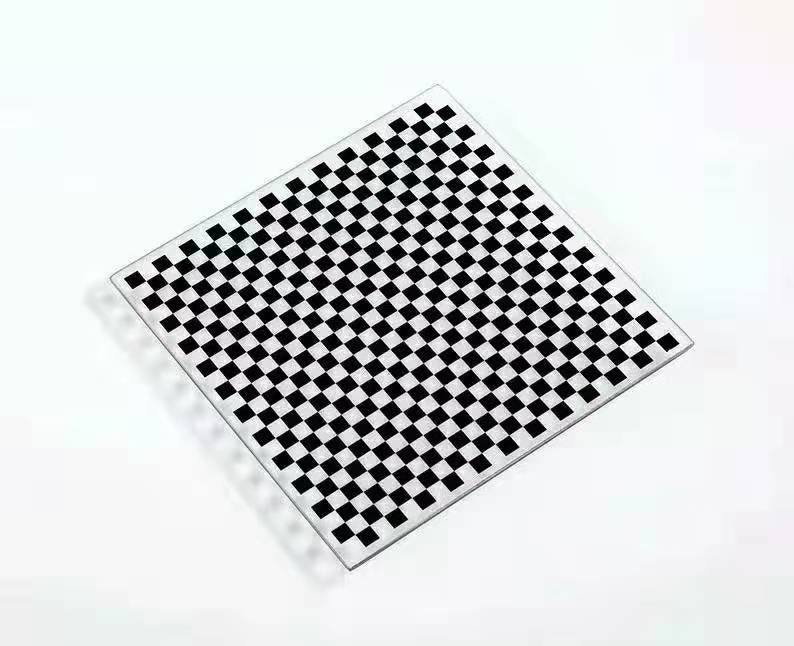

CCD镜头畸变opencv陶瓷标定板块-漫反射校正板-陶瓷标准片

　　CCD镜头畸变opencv陶瓷标定板块-漫反射校正板-陶瓷标准片产品介绍

　　选材：

　　材料均为苏打玻璃：俄罗斯使用标定板颜色为银色；德国，奥地利周边国家标定板颜色为蓝色；，日本标定板颜色均为黄色。这个颜色是镀膜工艺决定，不能单凭颜色就判断标定板的优劣。国产标定板颜色***为黄色，其他颜色***相对比较低。标准的制作工艺：玻璃基底要经过抛光，清洗，后镀膜等。膜层牢固，后期制作过程中瑕疵点效少。如果把其中某一道工艺减少或用的机器不是很好，做出来的产品，***会便宜很多，同时质量一定不是很好。例子：如果按照正常工序制作，尺寸为30*30mm，大量制作的价格也至少在百元以上。

　　材料二： 陶瓷基底的标准板具有热膨胀系数小、强度高、硬度高、***性好、热传导率低、防酸碱性好等特点，且其良好的表面漫反射处理，解决了在应用过程中，前置光源情况下玻璃材质标定板反光的难题，可更好地识别标定板图案细节信息从而达到更高的标定精度和测量精度。

　　材料三：石英材料，材料透光性好，***：膨胀系数较小。在标定仪器过程中，受环境温度影响小。相应***也很高。石英材料分JGS1和JGS2。JGS1价格昂贵。JGS2相对便宜，内有气泡。

　　在选取标定板一定要考虑其使用环境，精度等，选购合适的标定板。精度和倍率可见瑕疵方面会导致批量价格发生几十倍的差异。

　　三.标定板图纸内容如下：

　　1. 需要附上材料

　　2. 工艺要求：光刻和蚀刻，材料等级及工艺不同（光刻为***即在高倍率1000倍内没有看到任何瑕疵，蚀刻的在200倍以上能看到图形瑕疵，精度也低些）

　　3. 精度要求

　　4. 外形尺寸公差，厚度，膜层要求，常规为镀铬，也可以在标定板表面上镀AR增透膜/AF防层，***会高多倍，因为需要每块做好然后做夹具进行镀膜，量大***才有***。

　　5. 制作效果图纸：正负板之分等。（如果考虑价格因素，需要强调多少倍率下面允许看到瑕疵）

　　6. 需要提供详细的CAD图纸（图纸不要画比例图纸）。以上为制作标定板完整信息

　　众所周知，在测量、摄影测量、三维重建等机器视觉应用中，、三维重建等。因为校准板的主要功能是校正镜头畸变，确定物理尺寸和像素之间的转换关系，确定图像中对应点之间的三维几何位置，从而建立相机成像的几何模型。你知道如何选择标定板吗？以下大凡菲林小编为您介绍：

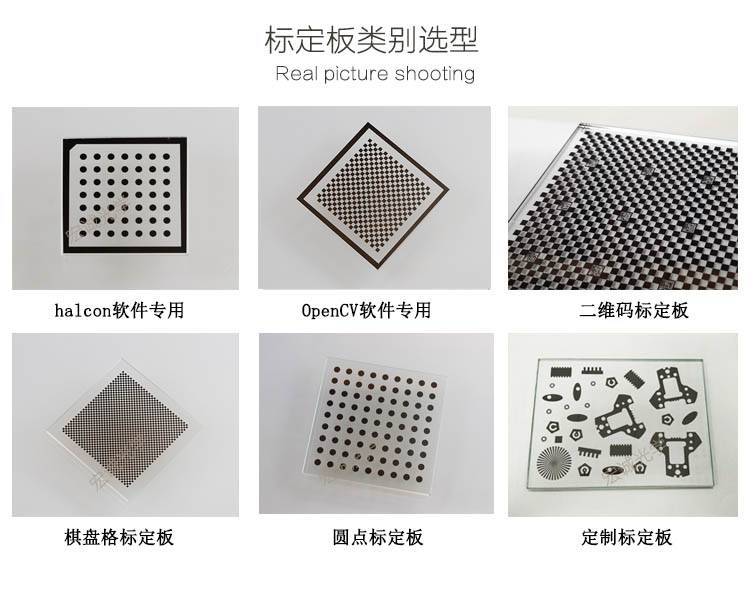

　　标定板的选：

　　1.选择标定板尺寸:

　　根据视场大小选择合适的标定板 , halcon文档中建议标定板图案尺寸至少大于1/4视场 ,小于整个视场 ,拍摄15-20幅标定图像；建议标定板图案大于1/3视场 ,小于整个视场 ,标定图像的数量取决于要求；halcon12版标定板 ,建议标定板图案大于视场区域，5幅左右的不同姿态标定图像； halcon目前12版标定板只支持halcon12 ,但halcon12版软件可以使用之前版本的标定板。

　　2、选择标定板材质：

　　请选择陶瓷/金属标定板作为前置光源，以避免反射。 光学玻璃材料可用于背光源。

　　3.选择标定板图纸内容:

　　上述材料应附在校准板图纸的内容上：精度、形状尺寸公差、厚度、生产效果图（正负板等）、详细信息CAD图纸(图纸不要画比例图)。

　　公司介绍

　　东莞准纳光电科技有限公司是东莞市宏诚光学制品有限公司旗下的一家子公司，提供研磨抛光整体解决方案。公司紧跟市场需求，可向客户提供平面研磨抛光机、双面研磨抛光机等设备及耗材，同时提供抛光研磨来料加工服务。加工范围不限于半导体硅晶片、光学玻璃、陶瓷、液晶、手表玻璃、宝石、各种法兰、阀片、密封件等金属及非金属的零部件;

　　我司的主打批量光学产品有玻璃码盘、图形络板、标定板、掩摸板、玻璃线纹尺、玻璃分化板、玻璃光栅条、筛选机玻璃盘等光学产品。

　　同时准纳拥有强大的技术团队，可根据客户要求，提供大尺寸工件，加工难度高的部件进行抛光研磨的加工服务。准纳秉承“效率成就品牌,诚信铸就未来”的企业宗旨，以“质量求生存、以服务谋发展，全心全意为每一位客户做好各项工作。

　　我司的主打批量光学产品有玻璃码盘、图形络板、标定板、掩摸板、玻璃线纹尺、玻璃分化板、玻璃光栅条、筛选机玻璃盘等光学产品。准纳光电玻璃系列标定板和陶瓷系列标定板是专为高校实验、研究单位项目研发和机器视觉集成商产品标定等等客户群体使用的常用标定工具，能够方便获得相机的标定数据。主要适用于机器视觉，三维扫描仪，自动化设备，AOI/SMT贴片机,影像测量仪,工业相机,,高校,半导体行业，研究单位项目研发和机器视觉集成商研制的******测量校准工具，通过机器视觉标定软件能方便获取相机标定数据结果。***应用于***测量、多目立体视觉、畸变校正。***用于测量仪器在测量的时候进行标准化校准，即仪器测量工件前对仪器进行校对，以此校准片作为标准样品，根据距离对应关系得到标准的数值，对于PCB板，五金电镀，2次元，3次元，显微镜，贴片机等测量，定位仪器起到很重要的作用。

　　准纳光电玻璃系列标定板和陶瓷系列标定板是专为高校实验、研究单位项目研发和机器视觉集成商产品标定等等客户群体使用的常用标定工具，能够方便获得相机的标定数据。主要适用于机器视觉，三维扫描仪，自动化设备，AOI/SMT贴片机,影像测量仪,工业相机,,高校,半导体行业，研究单位项目研发和机器视觉集成商研制的******测量校准工具，通过机器视觉标定软件能方便获取相机标定数据结果。***应用于***测量、多目立体视觉、畸变校正。***用于测量仪器在测量的时候进行标准化校准，即仪器测量工件前对仪器进行校对，以此校准片作为标准样品，根据距离对应关系得到标准的数值，对于PCB板，五金电镀，2次元，3次元，显微镜，贴片机等测量，定位仪器起到很重要的作用。

　　欢迎广大客户莅临参观指导，真诚期待您的光临，我们会竭诚为您服务！
