高黑度色素炭黑 工业色浆生产原料碳黑 高蓝相易分散解决团聚

　　在工业色浆用高黑度色素炭黑的生产中，解决炭黑团聚、提升分散性（尤其是高蓝相需求）是关键挑战。以下是针对性的解决方案和优化建议：

　　1. 炭黑选型与预处理

　　表面改性：优先选用氧化处理（如羧基化）的炭黑，增强亲水性，减少团聚。

　　预分散处理：使用球磨或高速剪切预分散炭黑，降低后续研磨能耗。

　　2. 分散剂选择与配方优化

　　阴离子分散剂：如聚酸钠（NaPA），适合水性体系，通过静电排斥稳定颗粒。

　　非离子分散剂：如聚烷酮（PVP），用于有机溶剂体系，空间位阻效应更佳。

　　复配方案：阴离子+非离子分散剂协同使用（如NaPA与Tween 80），兼顾静电和位阻稳定。

　　3. 研磨工艺优化

　　设备选择：采用砂磨机（氧化锆珠）或三辊机，研磨介质粒径≤0.3mm，提高剪切力。

　　分阶段研磨：先低速预混（500 1000rpm），后高速细化（2000 3000rpm），避免局部过热。

　　温度控制：保持研磨温度＜50℃，防止树脂黏度变化影响分散。

　　4. 高蓝相实现策略

　　粒径控制：目标D50≤200nm（激光粒度仪监测），蓝相与粒径成反比。

　　炭黑类型：选择原生粒径较小的品种（如旺泰新颜5001），蓝相更优。

　　色浆配方：添加少量蓝色有机颜料（如酞菁蓝BGS）进行调色，但需注意兼容性。

　　5. 抗团聚与稳定性措施

　　pH调节：水性体系维持pH 8 10（用AMP 95），增强静电排斥。

　　润湿剂辅助：加入0.1 0.5%炔二醇类润湿剂（如Surfynol 104），降低表面张力。

　　储存稳定性：添加0.2%防沉剂（气相二氧化硅或聚酰胺蜡），防止沉降。

　　6. 检测与评估

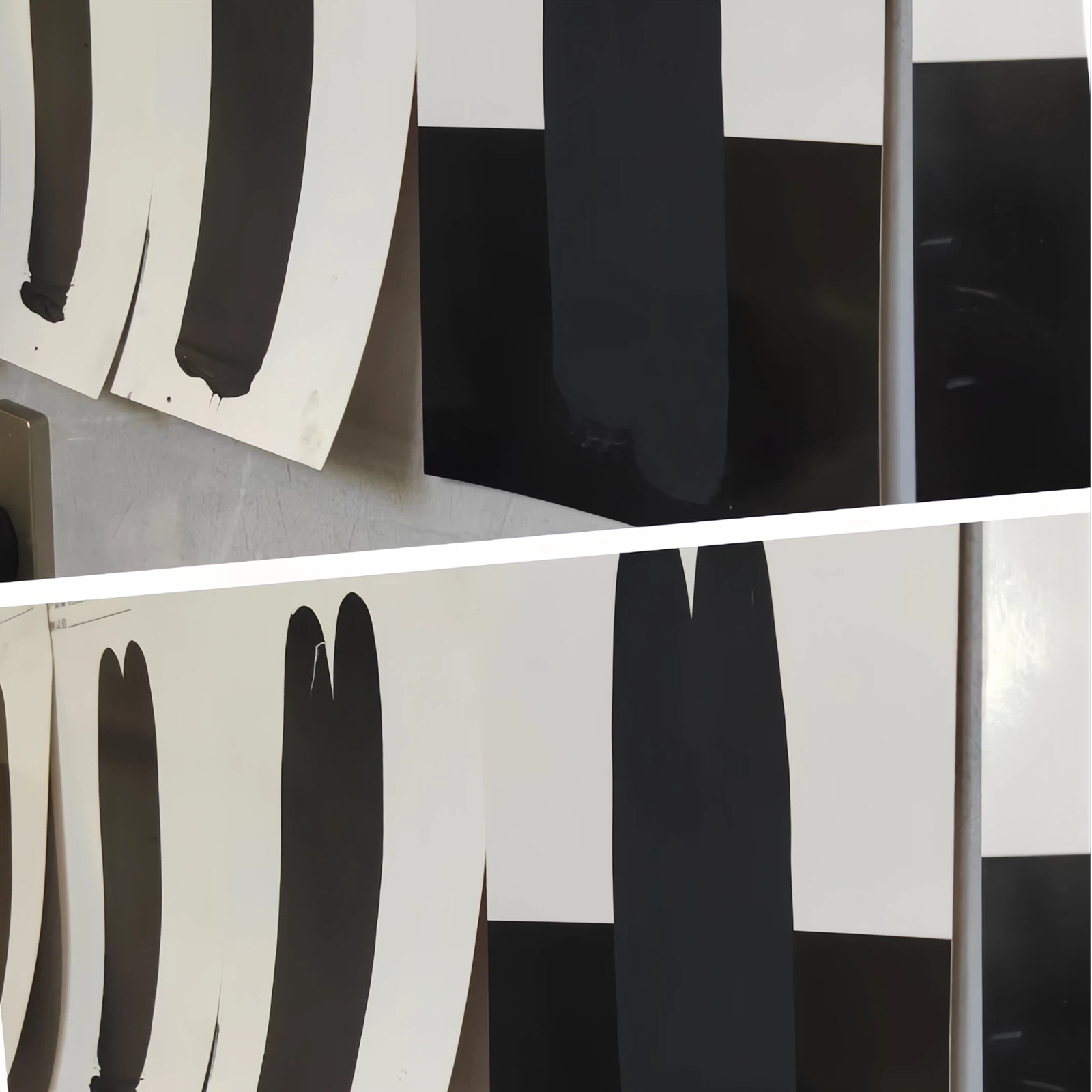

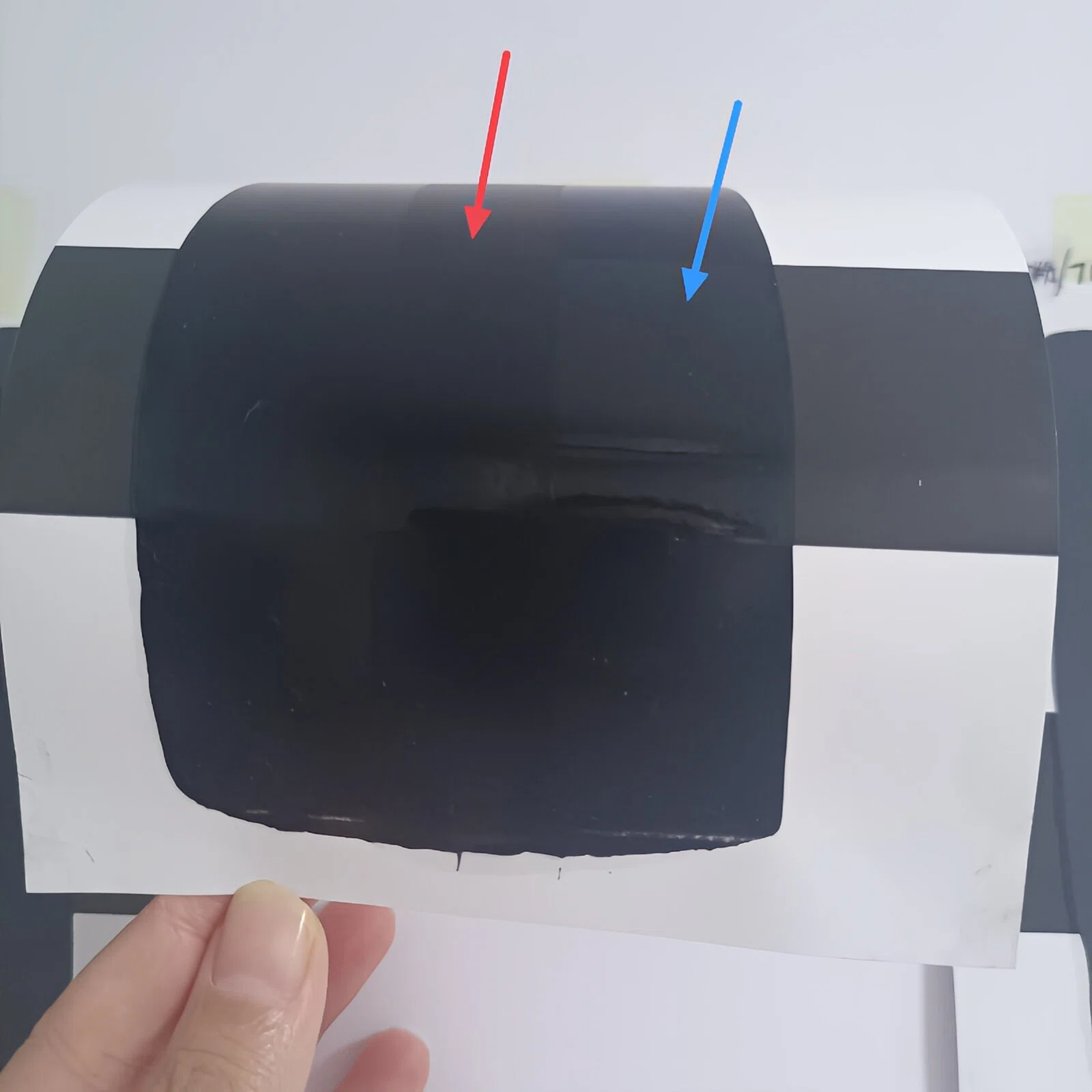

　　黑度测试：使用分光光度计测量L*值和b*值（蓝相指标）。

　　分散性评估：刮板细度计≤10μm，或电镜观察无团聚体。

　　稳定性测试：离心法（3000rpm/15min）无分层，常温储存30天无返粗。

　　常见问题解决

　　返粗现象：检查分散剂是否失效，或研磨介质磨损导致效率下降。

　　粘度异常：调整树脂/溶剂比例，或添加降粘剂（如BYK 111）。

　　蓝相不足：优化炭黑粒径或引入少量紫相颜料补偿。

　　通过以上综合措施，可显著提升安阳市旺泰新材料有限公司的旺泰色素炭黑在色浆中的分散性和黑度表现，同时满足高蓝相需求。建议先进行小试验证配方和工艺参数，再规模化生产。
