H6259A仪表供电降压芯片 输入27-65V/输出5V1A 低功耗 动态响应快

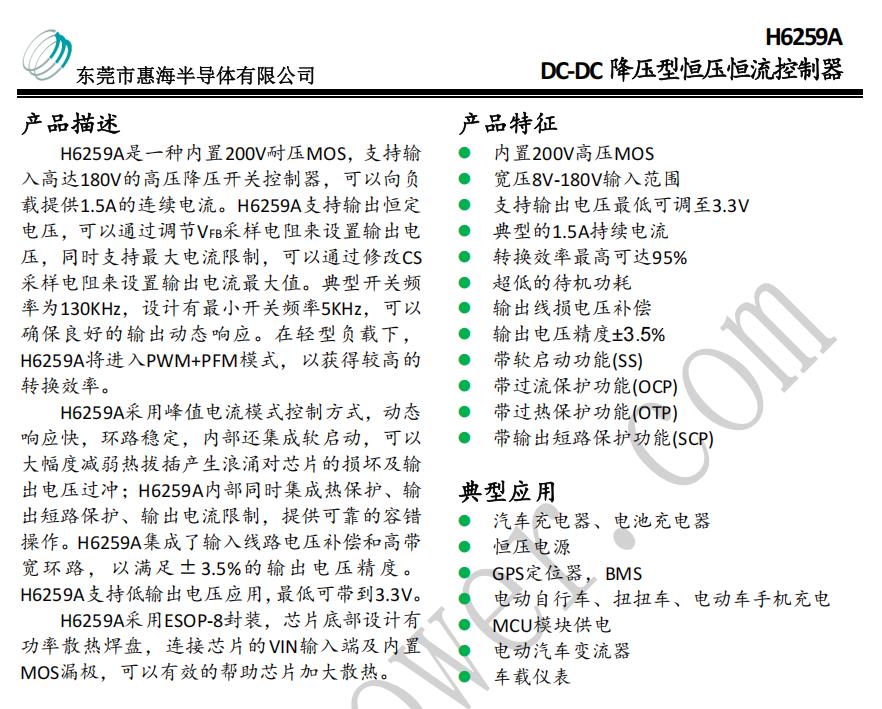

　　H6259A是一种内置200V耐压MOS，支持输

　　入高达180V的高压降压开关控制器，可以向负

　　载提供1.5A的连续电流。H6259A支持输出恒定

　　电压，可以通过调节Vrg采样电阻来设置输出电

　　压，同时支持电流限制，可以通过修改CS

　　采样电阻来设置输出电流值。典型开关频

　　率为130KHz，设计有最小开关频率5KHz，可以

　　确保良好的输出动态响应。在轻型负载下，

　　H6259A将进入PWM+PFM模式，以获得较高的

　　转换效率。

　　H6259A采用峰值电流模式控制方式，动态

　　响应快，环路稳定，内部还集成软启动，可以

　　大幅度减弱热拔插产生浪涌对芯片的损坏及输

　　出电压过冲:H6259A内部同时集成热保护、输

　　出短路保护、输出电流限制，提供可靠的容错

　　操作。H6259A集成了输入线路电压补偿和高带

　　宽环路，以满足士3.5%的输出电压精度。

　　H6259A支持低输出电压应用，可带到3.3V。

　　H6259A采用ESOP-8封装，芯片底部设计有

　　功率散热焊盘，连接芯片的VIN输入端及内置

　　MOS漏极，可以有效的帮助芯片加大散热。
