| 型号 |
H5449L |
数量 |
5000000 |

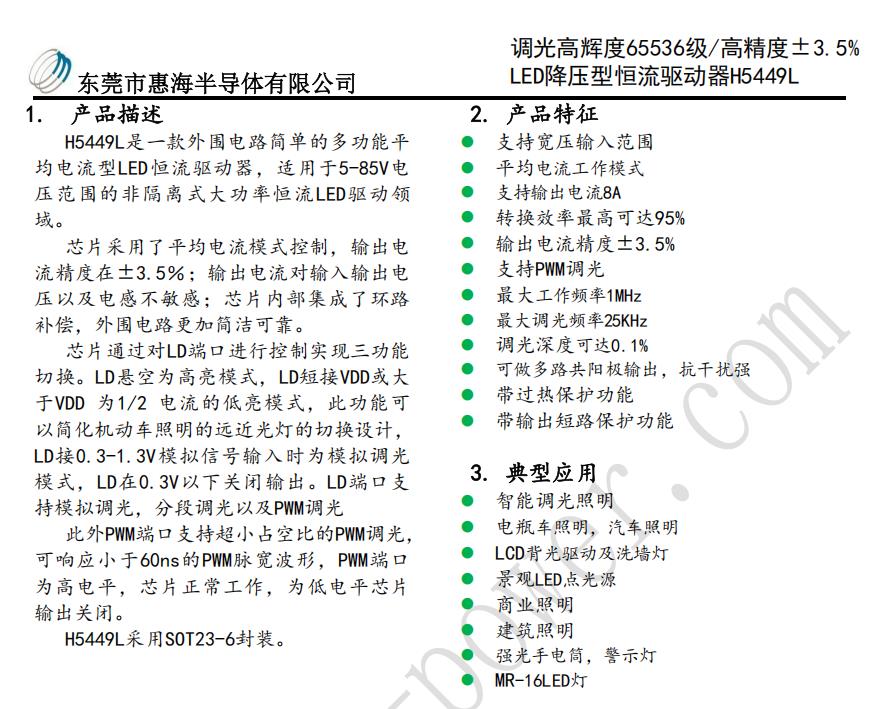

H5449L是一款外围电路简单的多功能平
均电流型LED恒流驱动器，适用于5-85V电
压范围的非隔离式大功率恒流LED驱动领
域。
芯片采用了平均电流模式控制，输出电
流精度在士3.5%:输出电流对输入输出电
压以及电感不敏感:芯片内部集成了环路
补偿，外围电路更加简洁可靠。
芯片通过对LD端口进行控制实现三功能
切换。LD悬空为高亮模式，LD短接VDD或大
于VDD 为1/2 电流的低亮模式，此功能可
以简化机动车照明的远近光灯的切换设计
LD接0.3-1.3V模拟信号输入时为模拟调光
模式，LD在0.3V以下关闭输出。LD端口支
持模拟调光，分段调光以及PWM调光
此外PWM端口支持超小占空比的PWM调光，
可响应小于60ns的PWM脉宽波形，PWM端口
为高电平，芯片正常工作，为低电平芯片
输出关闭。
H5449L采用S0T23-6封装。
