| 型号 |
JY-1 |
材质 |
环氧树脂 |
| 加工定制 |
是 |
|

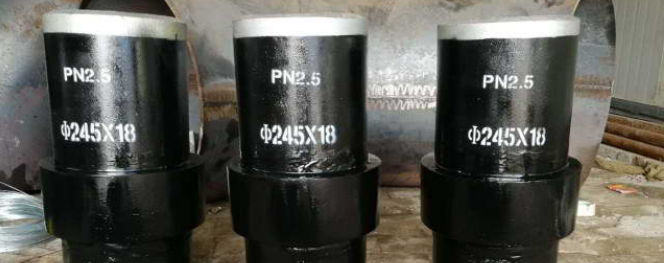

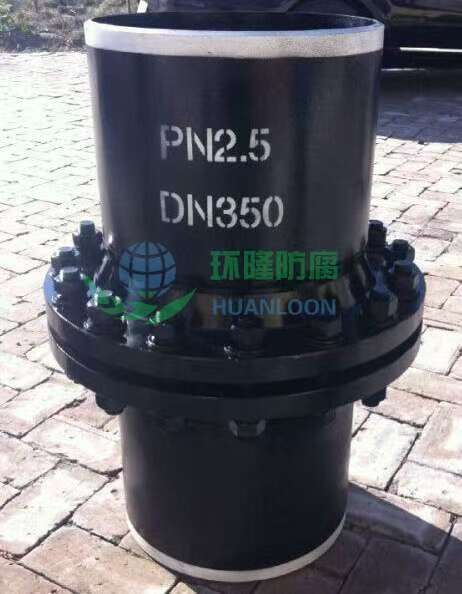

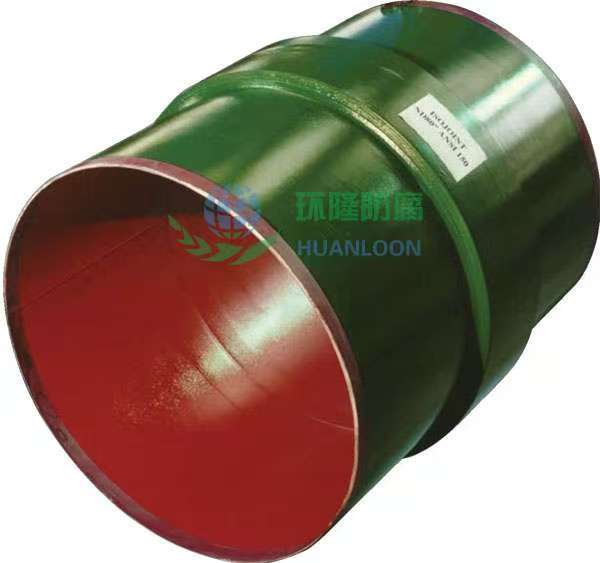

绝缘接头是同时具有埋地钢质管道要求的密封性能、强度性能和电法腐蚀所要 求的绝缘性能的管道接头的统称。它包含组合件、绝缘板、密封填料、密封环、短 节组成。
绝缘接头结构特性
绝缘接头采用整体挤压焊接型式 ,不得采用螺栓、法兰连接型。绝缘接头采用 将绝缘和密封材料夹入并固定于套筒 （组合件内的型式。绝缘接头组装完后 ,各内部 元件应固定在相应位置。在土壤压力、规定的管道操作压力和厂内或现场的水压测 试下 ,整个绝缘接头保持完好。绝缘接头密封元件在接头内部紧靠绝缘板 ,具有
的弹性 ,且密封元件的两面直接与裸露金属表面接触不会移动 ,确保了接头的紧密 性。
绝缘接头的特点
a、绝缘性能好 :500V 摇表测试绝缘电阻 ≥5M Ω击,穿电压 ≥3KV。
b 、寿命长 : 与管线同寿命、等强度。
c、强度高 :压力实验 ≥ 1.5PN 设（ 计压力。
d 、使用温度 :-19 — 80 ℃。
e、适用介质 :油、气、水、化工原料、煤浆等。
绝缘接头材料特点
绝缘接头所采用的材料满足以下要求 :
绝缘材料:高强度环氧树脂和玻璃纤维层状复合材料
弯曲强度 :纵向 ≥390MPa横 向 ≥290MPa
拉伸强度 :纵向 ≥340MPa横 向 ≥240MPa
抗压强度 : ≥340MPa吸 水性: ≤30mg
侵水后电阻 ≥5 ×108击Ω穿电压 ≥35KV 组合钢体 :16Mn JB4726;ASTM A694 F52 、F60 。
短管:20# 、16Mn GB8163—99
X70 X65 X60 X56 X52 X46 API SPEC.5L 。
密封材料:O 形或 U 形密封环:橡胶氟、腈基橡胶 ,符合 AS2000 充填材料 :冷固性树脂。
绝缘涂料 :进口液体环氧树脂。
防腐材料 :热缩防腐材料。
绝缘接头的用途
用于输气输油的长输管线的阴极保护的必须产品。使各段管线之间相互绝缘
