YY-H010型光缆配线箱成端箱光分路器接线盒光纤分纤箱分线箱

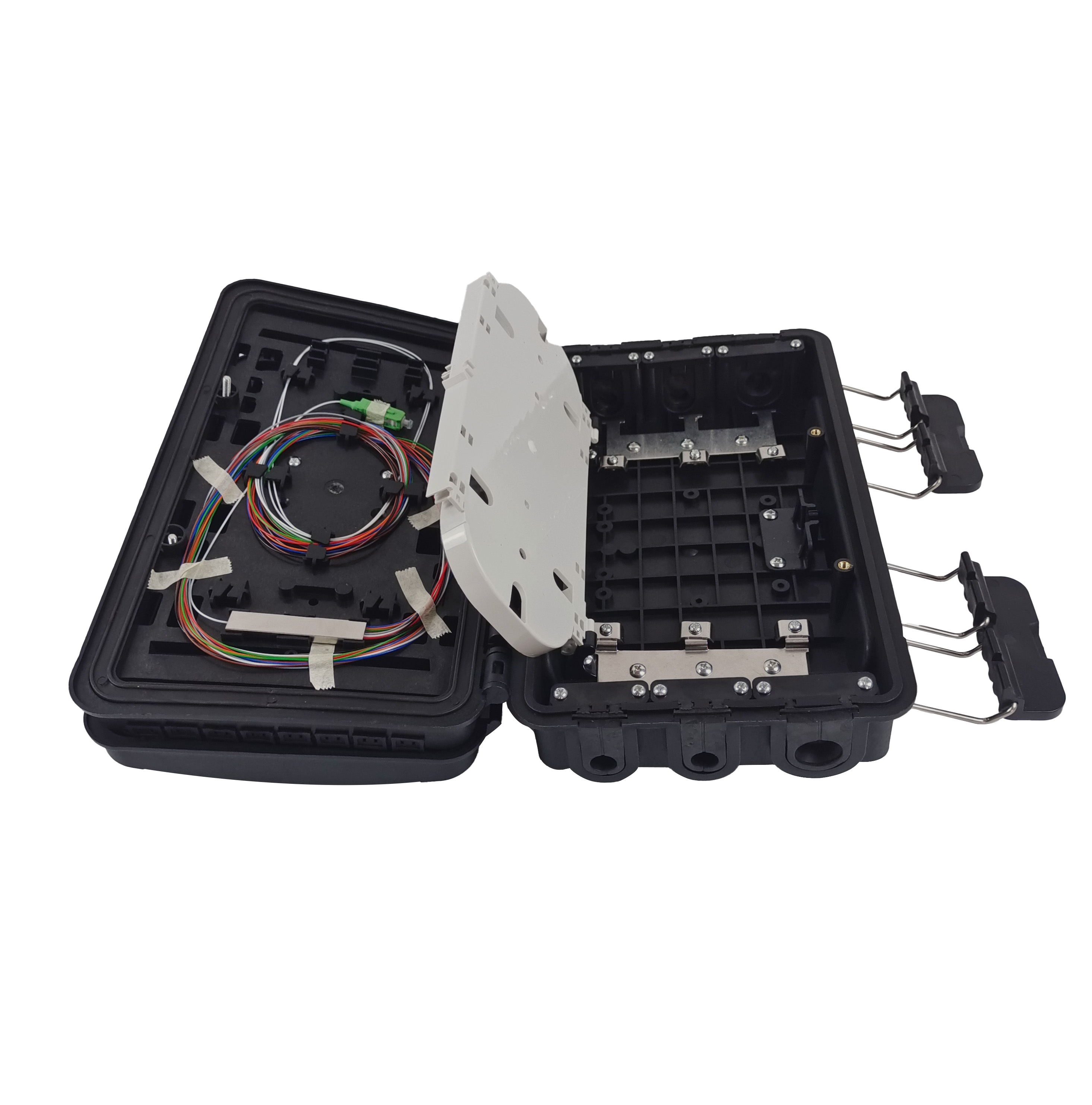

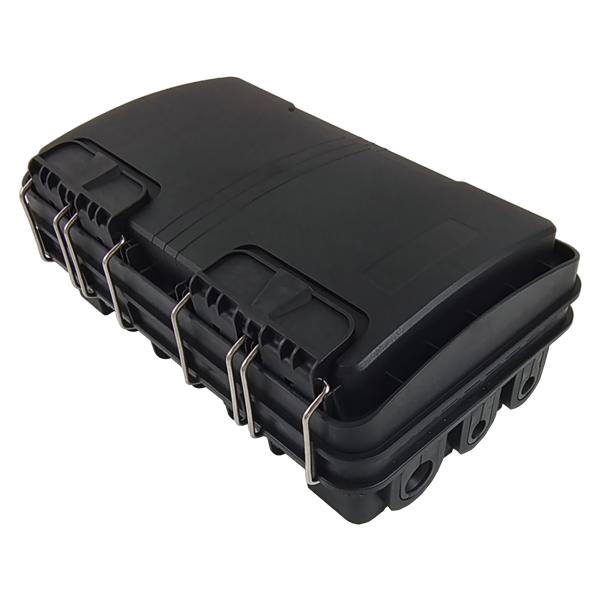

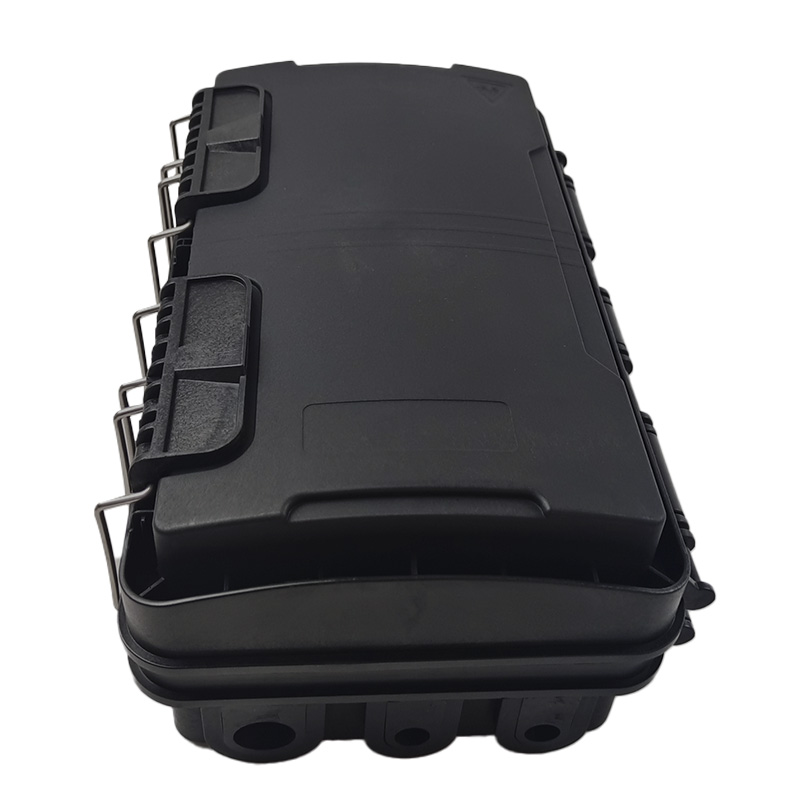

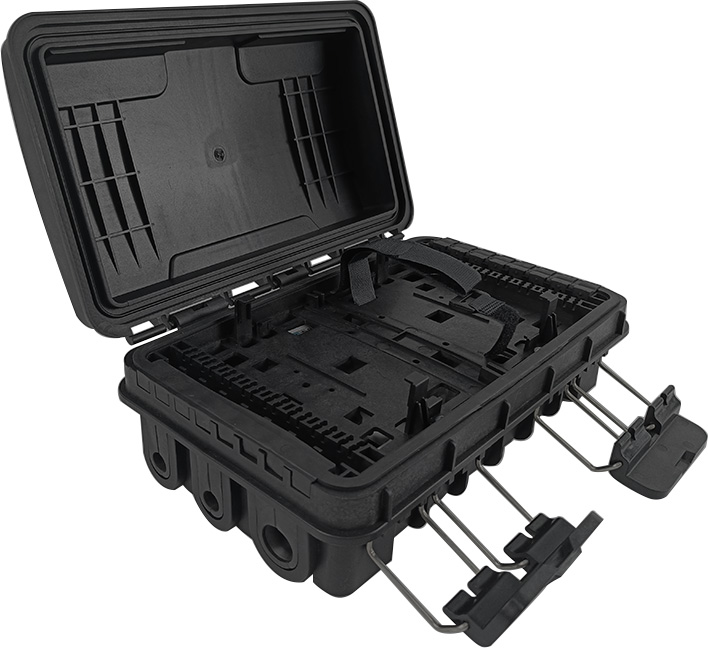

　　YY-H010 型

　　16 芯室外 FTTX 光纤分线箱

　　16 个 SC 单工适配器

　　1 个 1：16 PLC 迷你分路器 / 2 个 1：8 PLC 迷你分路器

　　尺寸：290*185*108mm

　　材质：PP+GF

　　防水等级：IP55

　　a) 楼道(室内，外)光纤分纤箱箱体应完整，各塑料件无毛刺、无气泡、无龟裂、无空洞、无翘曲、无杂质等缺陷，热变形温度≥85℃，满足线路使用寿命15年要求。

　　a) 楼道(室内，外)光纤分纤、配线箱应满足上下进缆的要求，箱体的顶部与底部各应配置4个进线孔，且光缆固定与保护装置应能满足4根光缆同时固定的需求。如单使用下进缆，上部的进缆空需做密封处理。

　　b) 光纤熔接盘片应采用开启式，并且光缆熔接盘与皮缆熔接盘安装方式和尺寸要求一致。

　　c) 所有紧固件联结应牢固可靠，箱体密封条粘结应平整牢固。

　　d) 箱门开启角度不小于180o，门锁的启闭灵活可靠。

　　e) 光缆引入时其弯曲半径应大于光缆直径的15倍。

　　f) 光缆光纤在箱内布放时，不论在何处转弯，其曲率半径应不小于 30mm。

　　g) 蝶形引入光缆固定后的小弯曲半径不应小于10mm，在箱体内的预留长度不应小于0.5m。

　　h) 安装在光分插片盒内的光分路器应使用牢固的材料固定在盒体内，光分路器的性能指标符合 招标技术规范书的要求。

　　i) 光分插片使用的光纤活动连接器应为SC型，两个插头任意连接的插入损耗≤0.5dB,回波损耗>35dB,其性能指标应符合 YD，T 1272.3-2005《光纤活动连接器第3部分:SC型》的要求。光分路器上联端口使用的光纤活动连接器应为绿色，下联端口使用的光纤活动连接器应为蓝色，空闲端口不安装光纤活动连接器。

　　j) 楼道光纤配线箱内光纤的终端、熔接、存储，应在满容量范围内方便地成套配置。

　　j) 光分插片应采用模块化、集成化，楼道分光分纤盒内应无跳接。

　　l) 楼道光纤配线箱厂家应提供所采用分光器的厂家和规格型号，并提供进货证明。

　　2.5 工作单元

　　? 光纤配线箱的工作单元包括光缆固定装置、接地装置、光纤熔接盘片、光纤连接分配装置、光分路器、尾纤连接器停泊区、皮线光缆固定区等。

　　3、优势

　　各种接头端接方便，安装灵活。

　　模块化光纤配线箱端接*方便，使用*灵活；

　　支持SC、LC、适配器尾纤的链接等；

　　密闭管理；防尘防水

　　前面操作，安装迅速方便
