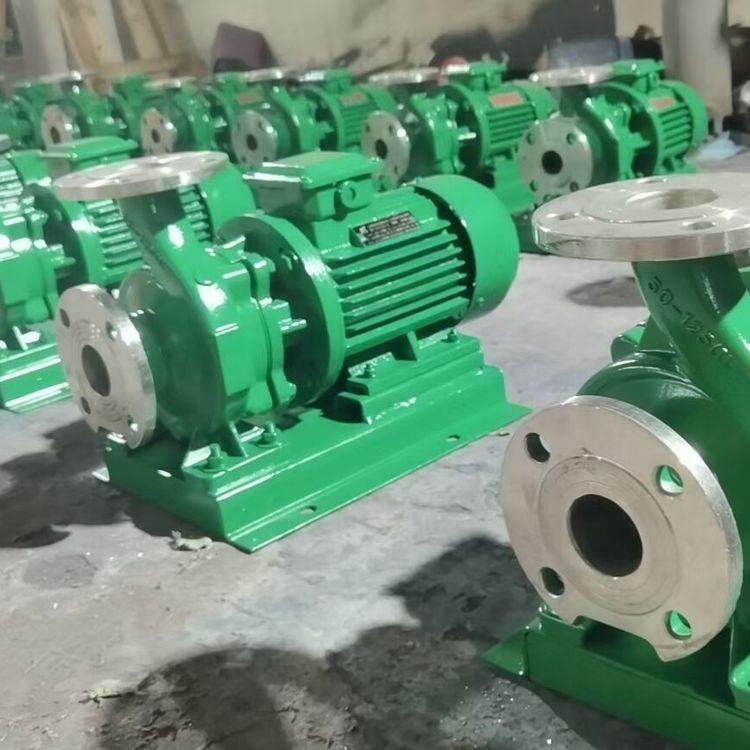

ISWH32-200I不锈钢卧式离心泵 耐腐蚀化工管道离心泵
ISWH32-200I不锈钢卧式离心泵 耐腐蚀化工管道离心泵

ISWH32-200I不锈钢卧式离心泵 耐腐蚀化工管道离心泵

价格 ￥1,100.00
起订量 10㎡
货源所属商家已经过真实性核验
品牌 上海中球
型号 ISWR32-200I
关键字
在线咨询 立即下单 留言询价 电话咨询
上海艺隆泵阀制造有限公司
通过真实性核验手机验证
主营：
泵、阀门、流量计、风机、仪器仪表

进入店铺全部产品

店内推荐

产品分类
通用阀门
电动阀门
流量计量仪器
气动阀门
其他阀门
手动阀门
水力自控阀
灌装机械
过滤器
泵配件/附件
潜水泵
仪表阀
联系我们

联系人：陈金龙

邮箱：

电话：13816746668

地址： 上海松江区上海市松江区小昆山镇港业路158弄2号K52幢

产品详情
材质

铸铁

 性能

耐磨
驱动方式

电动

 输送介质

清水泵
泵轴位置

卧式

 叶轮结构

封闭式叶轮
叶轮吸入方式

单吸式

 流量

6.3m3/h
叶轮数目

1个

 扬程

50m
汽蚀余量

2m

 吸入口径

32mm
排出口径

32mm

 结构原理

喷射泵
级数

单级

 重量

100kg
电压

380V

 功率

4kW
品牌

上海中球

 型号

ISWR32-200I



ISWH32-200I不锈钢卧式离心泵 耐腐蚀化工管道离心泵概述


1、ISW卧式离心泵供输送清水及物理化学性质类似于清水的其他液体之用，适用于工业和城市给排水，高层建筑增压送水，园林喷灌，消防增压，远距离输送，暖通制冷循环、浴室等冷暖水循环增压及设备配套，使用温度T≤80℃。

2、ISWR卧式热水泵广泛适用于：冶金、化工、纺织、造纸、以及宾馆饭店等锅炉热水增压循环输送及城市采暖系统，ISWR型使用温度T≤120℃。

3、lSWH卧式化工泵，供输送不含固体颗料，具有腐蚀性，粘度类似于水的液体，适用于石油、化工、冶金、电力、造纸、食品制药和合成纤维等部门，使用温度为-20~C～+120℃。

4、lSWB卧式管道油泵，供输送等用油类产品或易燃、易爆液体，被输送介质温度为一20~C～+120℃。



ISWH32-200I不锈钢卧式离心泵 耐腐蚀化工管道离心泵结构


1

电机

9

叶轮螺母

2

键

10

塑料密封垫圈

3

连接架

11

出口橡胶垫圈

4

泵盖

12

出水咀

5

机械密封

13

橡胶止回阀

6

O型橡胶圈

14

入水咀

7

叶轮

15

螺塞橡胶密封垫圈

8

泵体

16

螺塞



1?电动机：直接与水泵联接传送动力，采用知名电机。
2?泵轴：与电机同轴，为电机加长轴，确保了轴的同心，使泵运转平稳。无噪音和振动现象，采用镀铬处理，增强了使用寿命。
3?挡水圈：防止因密封漏水而使电机进水。
4?机械密封：采用不锈钢、碳化钨、氟橡胶等材料制成。平衡式耐高温。高压机械密封，运行寿命长，不渗漏，对轴无磨损，不积水垢，保证工作环境的整洁。
5?取压塞：可安装压力表直观监控泵的正常运行
6?泵体：压出塞和吸入室采用水力模型设计而成，既美观又实用，设有安装底脚，便于安装和运行稳固。
7?放气塞：灌泵时排净泵内空气，保证了泵的正常启动。
8?叶轮：采用先进的水力模型设计而成，具有效率高，可靠性好等特点。



ISWH32-200I不锈钢卧式离心泵 耐腐蚀化工管道离心泵型号说明



ISWR? 80 ?- ?250（I）A ?B

?↓ ??↓ ????↓ ??↓ ?↓ ↓→叶轮经过二次切割

?↓ ??↓ ????↓ ??↓ ?↓→→叶轮经过一次切割 ??????

?↓ ??↓ ????↓ ??↓→→→流量分类

?↓ ??↓ ????↓→→→→ 叶轮名义直径（mm） ????????????

?↓ ??↓→→→→→泵进出口直径（mm） ????????????????

?↓→→→→→→ 卧式水管道离心泵??



ISWH32-200I不锈钢卧式离心泵 耐腐蚀化工管道离心泵性能参数

型号

流量

扬程
m

效率
%

转速
r/min

电机
功率
kw

汽蚀
余量
m

重量
kg

m3/h

l/s

ISW 25-125

DFW?25-125

2.8
4.0
5.2

0.78
1.11
1.44

20.6
20
18

28
36
35

2900

0.75

2.3

28

ISW25-125A

DFW?25-115

2.5
3.6
4.6

0.69
1.0
1.28

17
16
14.4

35
35
35

2900

0.55

2.3

27

ISW?25-160

DFW?25-160

2.8
4.0
5.2

0.78
1.11
1.44

33
32
30

24
32
33

2900

1.5

2.3

39

ISW25-160A

DFW?25-150

2.6
3.7
4.9

0.12
1.03
1.36

29
28
26

31
31
31

2900

1.1

2.3

34

ISW?32-100I

DFW?32-100I

4.4
6.3
8.3

1.22
1.75
2.32

13.2
12.5
11.3

48
54
53

2900

0.75

2.0

32

ISW?32-125

DFW?32-125

3.5
5.0
6.5

0.97
1.39
1.8

22
20
18

40
44
42

2900

0.75

2.3

28

ISW?32-125A

DFW?32-110

3.1
4.5
5.8

0.86
1.25
1.61

17.6
16
14.4

43
43
43

2900

0.55

2.3

28

ISW32-160

DFW?32-160

3.1
4.5
5.8

0.86
1.25
1.61

33
32
30

34
40
42

2900

1.5

2.3

28


SLW/ISW/KQW/KLW/FLW50-220

7.6
10.8
14

2.11
3.0
3.89

61.4
60
58

37
37
37

2900

7.5

2.3

114

SLW/ISW/KQW/KLW/FLW50-250C

7.1
10.0
13.1

1.97
2.78
3.64

53.2
52
50.4

36
36
36

2900

5.5

2.3

108

SLW/ISW/KQW/KLW/FLW50-100I

17.5
25
32.5

4.86
6.94
9.03

13.7
12.5
10.5

67
69
69

2900

1.5

2.5

41

SLW/ISW/KQW/KLW/FLW50-100IA

15.6
22.3
29

4.3
6.19
8.1

11
10
8.4

65
67
68

2900

1.1

2.5

36

SLW/ISW/KQW/KLW/FLW50-125I

17.5
25
32.5

4.86
6.94
9.03

21.5
20
18

60
68
67

2900

3

2.5

56

SLW/ISW/KQW/KLW/FLW50-125IA

15.6
22.3
29

4.33
6.19
8.1

17
16
13.6

58
66
65

2900

2.2

2.5

48

SLW/ISW/KQW/KLW/FLW50-160I

17.5
25
32.5

4.68
6.94
9.03

34.4
32
27.5

54
63
60

2900

4

2.5

72

SLW/ISW/KQW/KLW/FLW50-160IA

16.4
23.4
30.4

4.56
6.5
8.44

30
28
24

54
62
59

2900

4

2.5

71

SLW/ISW/KQW/KLW/FLW50-160IB

15.0
21.6
28

4.17
6.0
7.78

26
24
20.6

58
58
58

2900

3

2.5

59

SLW/ISW/KQW/KLW/FLW50-200I

17.5
25
32.5

4.86
6.94
9.03

52.7
50
45.5

49
58
59

2900

7.5

2.5

108

SLW/ISW/KQW/KLW/FLW50-200IA

16.4
23.5
30.5

4.56
6.53
8.47

46.4
44
40

48
57
58

2900

7.5

2.5

107

SLW/ISW/KQW/KLW/FLW50-200IB

15.2
21.8
28.3

4.22
6.06
7.86

40
38
34.5

55
55
55

2900

5.5

2.5

100

SLW/ISW/KQW/KLW/FLW50-250I

17.5
25
32.5

4.86
6.94
9.03

82
80
76.5

39
50
52

2900

15

2.5

175

SLW/ISW/KQW/KLW/FLW50-250IA

16.4
23.4
30.5

4.56
6.5
8.47

71.5
70
67

39
50
52

2900

11

2.5

165

SLW/ISW/KQW/KLW/FLW50-250IB

15
21.6
28

4.17
6.0
7.78

61
60
57.4

38
49
54

2900

11

2.5

165

SLW/ISW/KQW/KLW/FLW50-315I

17.5
25
32.5

4.86
6.94
9.03

128
125
122

30
40
44

2900

30

2.5

310

SLW/ISW/KQW/KLW/FLW50-315IA

16.6
23.7
31

4.61
6.58
8.6

115
113
110

30
40
44

2900

22

2.5

245

SLW/ISW/KQW/KLW/FLW50-315IB

15.7
22.5
29.2

4.36
6.25
8.0

103
101
98

39
39
39

2900

18.5

2.5

215

SLW/ISW/KQW/KLW/FLW50-315IC

14.4
20.6
26.8

4.0
5.72
7.44

86
85
83

38
38
38

2900

15

2.5

195

SLW/ISW/KQW/KLW/FLW65-100

17.5
25
32.5

4.86
6.94
9.03

13.7
12.5
10.5

67
69
69

2900

1.5

2.5

46

SLW/ISW/KQW/KLW/FLW65-100A

15.6
22.3
29

4.3
6.19
8.1

11
10
8.4

65
67
68

2900

1.1

2.5

41

SLW/ISW/KQW/KLW/FLW65-90

17.5
25
32.5

4.86
6.94
9.03

21.5
20
18

60
68
67

2900

3

2.5

58

SLW/ISW/KQW/KLW/FLW65-110

15.6
22.3
29

4.33
6.19
8.1

17
16
14.4

58
66
65

2900

2.2

2.5

49

SLW/ISW/KQW/KLW/FLW65-160
?

17.5
25
32.5

4.86
6.94
9.03

34.4
32
27.5

54
63
60

2900

4

2.5

75



ISWH32-200I不锈钢卧式离心泵 耐腐蚀化工管道离心泵故障维护


序号

系统或部件

功能

潜在故障

故障产生的原因

对系统的影响

预防措施

?

?

?

?

?

?

1

?

?

?

?

?

?

壳体

?

?

?

?

?

?

介质的承压部件

?

?

振动、噪声过大

①?泵抽真空

?

?

机械损坏

机泵停用

工艺调整

②?泵轴与电动机对中不良

重行调整

③?轴承磨损严重

更换

④?转子部分平衡被破坏

检查并消除

⑤?地脚螺栓松动

紧固螺栓

?

?

泵体过热

①?轴承磨损

?

?

机械损坏

机泵停用

更换并校正曲线

②?泵排量大而实际排量小

工艺调整

③?泵轴与电动机对中不良

重新校正

④?泵内摩擦

检查消除

?

2

?

?

?

转子

对所输送的介质传递功能

转子动平衡被破坏，泵体振动过大

①?设计、制造、安装缺陷

?

?

机泵停用

?

检查修复并更换

②?腐蚀

③?塑性变形

?

?

?

?

?

?

?

3

?

?

?

?

?

?

?

密封

?

?

?

?

?

?

避免所输送的介质泄漏量不符合标准

?

?

?

?

泄漏量过大

①?泵轴或密封环磨损过多形成转子偏心

?

?

?

?

?

?

?

机泵停用

?

?

?

更换并校正轴线

②?机械密封安装不当

重新安装

③?轴套磨损严重

检查更换

④?泵轴与电动机对中不良或弯曲

重新校正

⑤?密封液压力不当

比密封舱前压力大0.15Pa

⑥?填料安装不当

重新调整

⑦?操作波动过大

工艺调整

①?机械密封安装不当

重新安装

②?密封液压力不当

比密封舱前压力大0.15Pa

③?填料安装不当

重新调整

?

4

?

轴

?

传递扭矩

磨损严重或弯曲

①?安装不当

机械损坏

机泵停用

重新安装

②?储存运输不当

重新校正曲线

?

?

?

5

?

?

?

?

轴承

?

?

?

润滑

?

?

轴承温度过高

?

①?转动部分平衡被破坏

检查消除

②?轴承与密封环磨损过多形成转子偏心

更换或重新校正曲线

③?润滑油变质

更换润滑油

④?轴承箱内机油过少或过多

按规定添油或换油

⑤?轴承冷却效果不好

检查调整
