| 品牌 |
上海艺隆 |
泵轴位置 |
卧式 |
| 材质 |
工程塑料 |
电压 |
380V |
| 功率 |
0.55~5.5KW |
规格 |
DBY-10,DBY-15,DBY-25,DBY-40,DBY-50,DBY-65,DBY-80,DBY-100 |

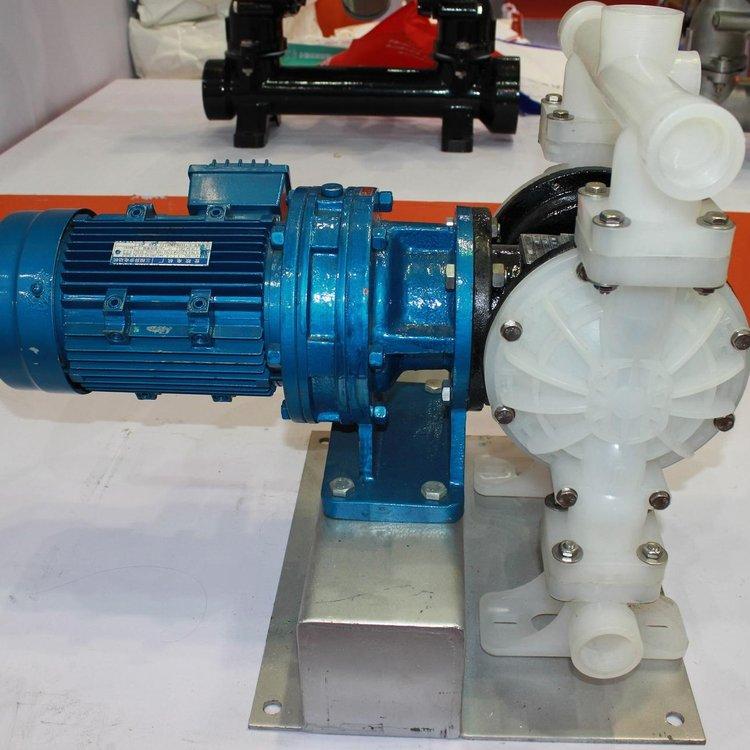

我公司生产的DBY电动隔膜泵是一种新型的泵种，近年来，由于在隔膜材料取得了突破性的进展，国际上越来越多的工业化国家要用此种型式的泵，代替部份离心泵、螺杆泵，来应用于石化、陶瓷、冶金等行业。我单位目前生产的隔膜泵分为YGB液动式和DBY电动式，产品设计均参考美国ABEL公司样机DBY型电动隔膜泵适用于低压，即出口压力≤3kgf/cm2的场合，YGB型适用于出口压力≥4kgf/cm2的场合。
DBY工程塑料电动隔膜泵优点：
1、不需灌引水，自动能力达7米以上。
2、通过性能好，直径在10毫米以下的颗粒、泥浆等均可以毫不费力地通过。
3、由于隔膜将被输送介质和传动机械件分开，所以介质绝对不会向外泄漏。且泵本身无轴封，使用寿命大大延长。根据不同介质，隔膜分为氯丁橡胶、氟橡胶、丁晴橡胶等，可以满足不同用户的要求。
4、泵体介质流经部份，可根据用户要求，分为铸铁、不锈钢、衬胶，电机分为普通式和防爆式（B3b）两种。
?
注意事项：
1.泵出口严禁安装阀门，如必需装阀门；要在出口安装安全阀门，工作压力不得超过4公斤，以免造成损失。
2.应及时加油，保持润滑系统正常运转。
3.泵在使用中环境温度应小于40℃、电机温度不得超过75℃。
4.被输送的介质及其温度应在泵材允许范围内。
5.对于输送液体为易沉淀结晶的介质时，使用后应及时清洗排净泵内积物，以免再开时损坏。
?
DBY电动隔膜泵规格：
型号 |
流量 |
吸程 |
扬程 （m） |
出口压力 |
电动功率 |
使用温度℃ |
泵进出口 |
重量 |
|
铸铁 |
不锈钢 |
||||||||
DBY-10 |
0.5 |
3 |
30 |
3 |
1450/0.55 |
90 |
150 |
3/8" 丝扣 |
50 |
DBY-15 |
0.75 |
3 |
30 |
3 |
1450/0.55 |
90 |
150 |
1/2" 丝扣 |
50 |
DBY-25 |
3.5 |
4 |
30 |
3 |
1450/1.5 |
90 |
150 |
1" 丝扣 |
170 |
DBY-40 |
4.5 |
4 |
30 |
3 |
1450/2.2 |
90 |
150 |
11/2"丝扣 |
180 |
DBY-50 |
6.5 |
4.5 |
30 |
3 |
1450/4 |
90 |
150 |
50mm法兰 |
400 |
DBY-65 |
8 |
4.5 |
30 |
3 |
1450/4 |
90 |
150 |
65mm法兰 |
400 |
DBY-80 |
16 |
5 |
30 |
3 |
1450/5.5 |
90 |
150 |
80mm法兰 |
610 |
DBY-100 |
20 |
5 |
30 |
3 |
1450/5.5 |
90 |
150 |
100mm法兰 |
610 |
?

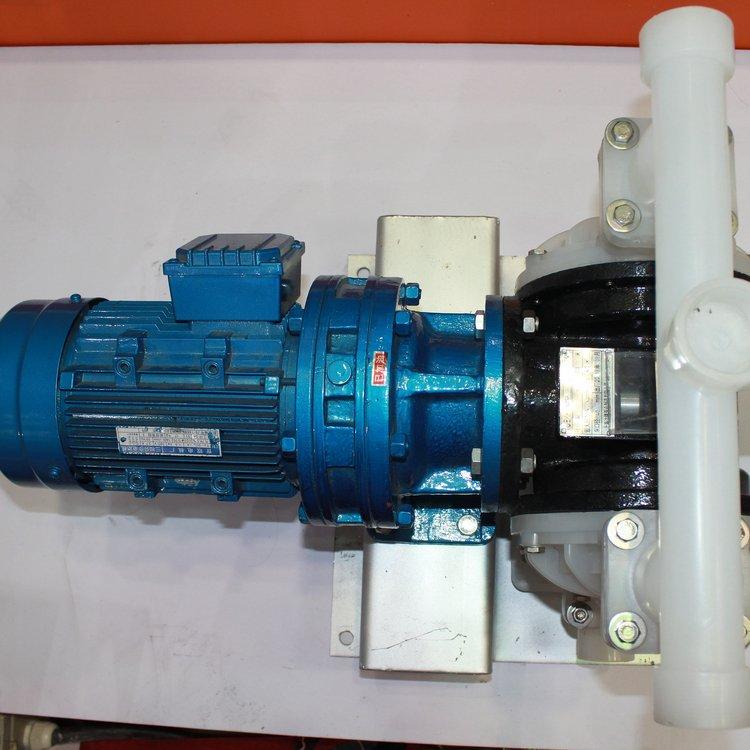

电机（4）通过减速箱（3）带动左右两端柱塞上面的隔膜（2）一前一后往复运动。在左右两个泵腔内，装有上下四个单向球阀（1）隔膜的运动，造成工作腔内的容积的改变，迫使四个单向球阀交替地开启和关闭，从而将液体不断地吸入和排出。
安装尺寸表和尺寸图：
