联系人：陈金龙
邮箱：
电话：13816746668
地址： 上海松江区上海市松江区小昆山镇港业路158弄2号K52幢
| 品牌 |
上海艺隆 |
流动方向 |
单向 |
| 连接形式 |
法兰 |
驱动方式 |
水力控制 |
| 产地 |
上海 |
公称通径 |
DN40-DN600 |
| 压力环境 |
常压 |
外形 |
中型 |
| 工作温度 |
常温 |
形态 |
球式 |
| 标准 |
国标 |
通道位置 |
二通式 |
| 适用介质 |
水 |
规格 |
DN40-DN600报价联系客服 |
| 零部件及配件 |
配件 |
包装 |
木箱、布袋 |
| 可售卖地 |
全国 |
用途 |
流量控制 |
| 材质 |
铸钢 |
类型 |
流量阀 |
| 型号 |
HQ44X-10C |
|
|

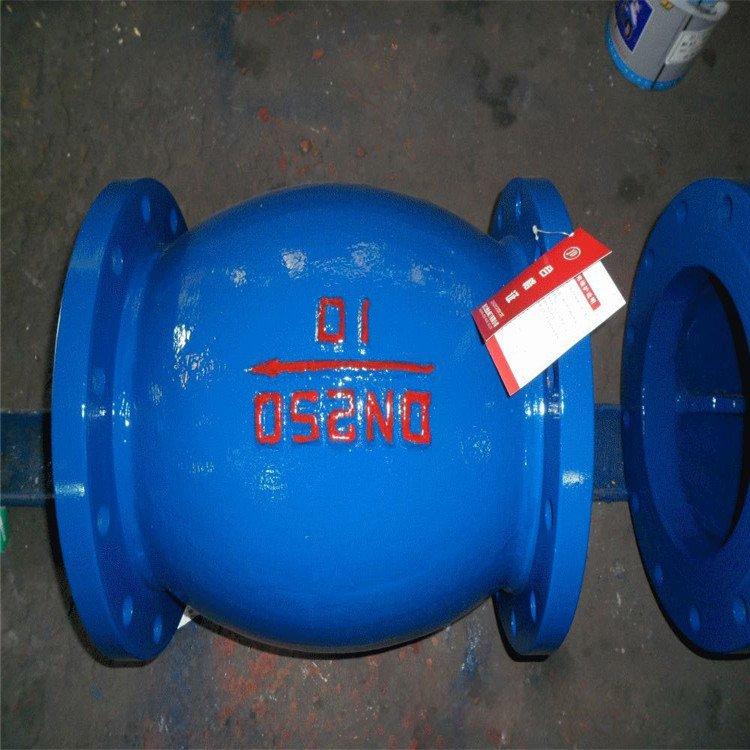

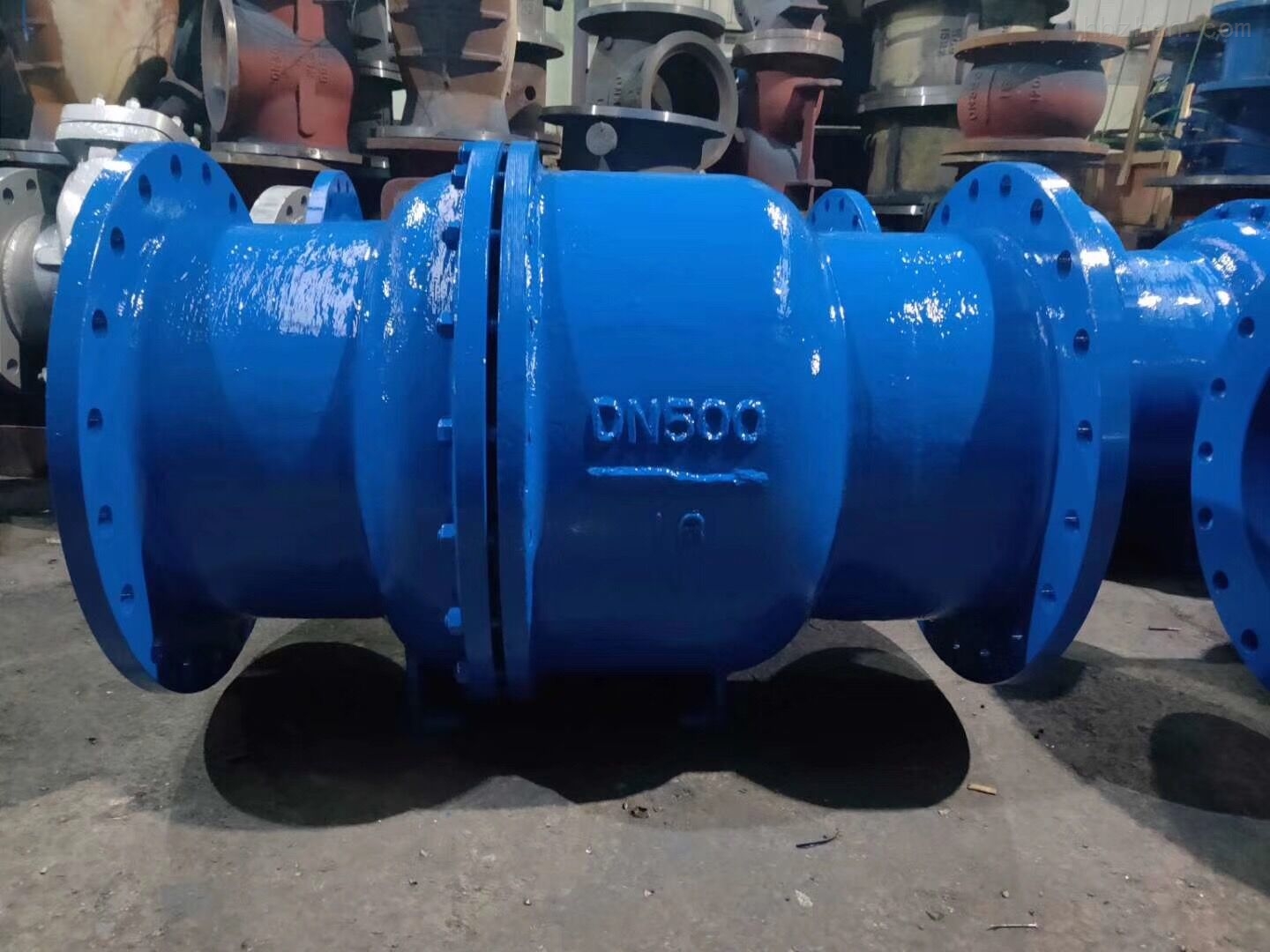

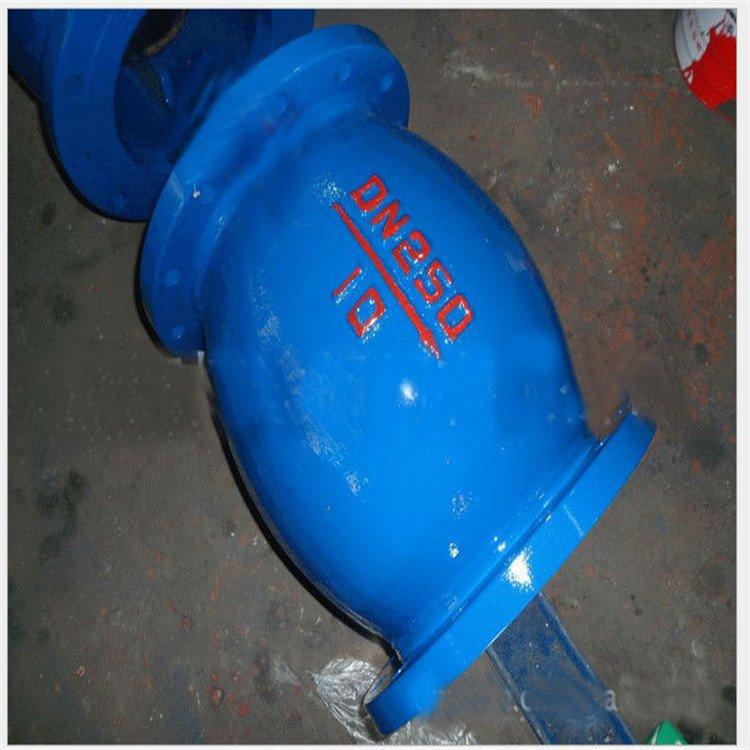

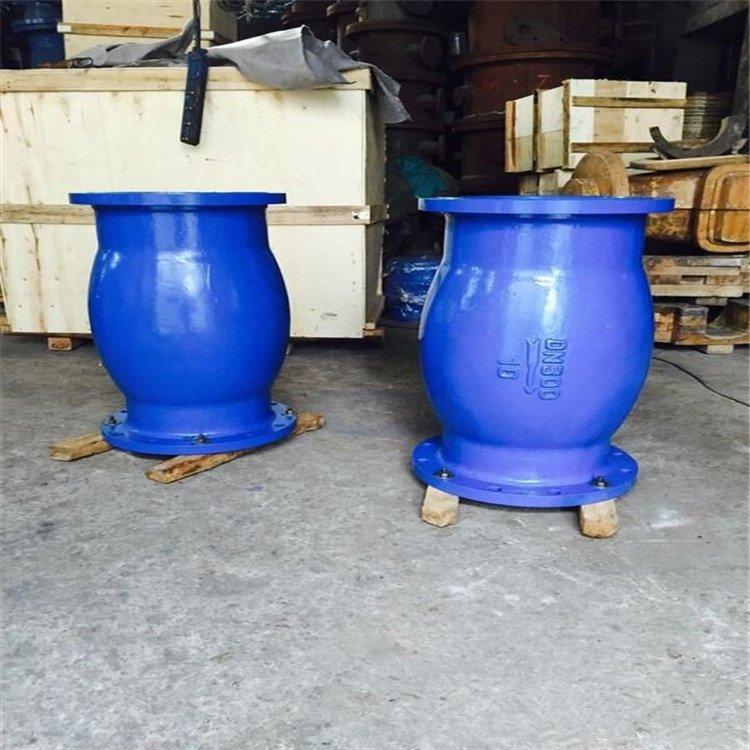

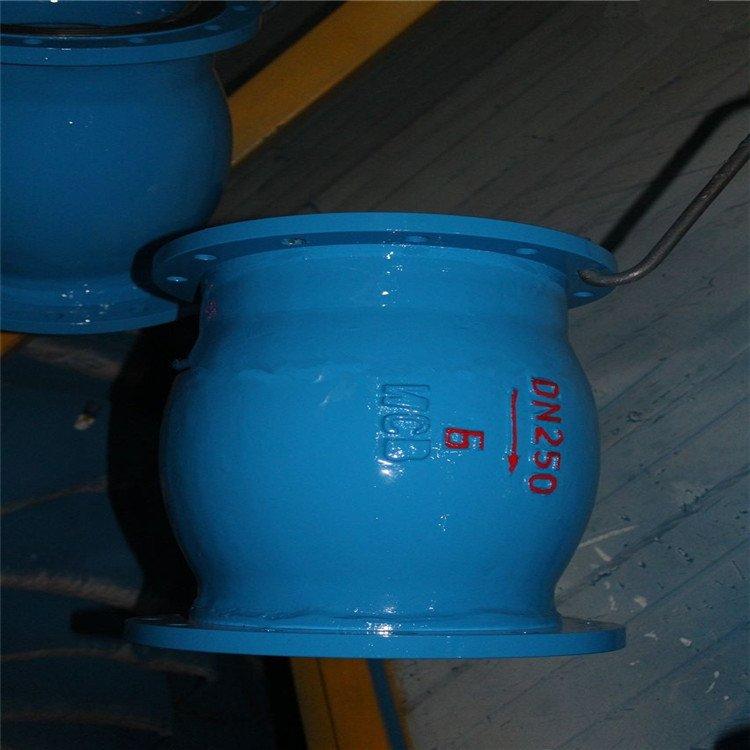

产品名称
|
微阻损球形止回阀
|
|
产品型号
|
HQ44X、HQ45X
|
|
公称通径
|
DN40-DN600mm
|
|
压力范围
|
1.0-2.5MPa
|
|
阀体材质
|
铸铁、球墨铸铁、铸钢、不锈钢
|
产品概述：
结构尺寸HQ44X-10/16
| 公称通径 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| L(mm) | 250 | 280 | 310 | 350 | 400 | 450 | 550 | 650 | 750 |
| H (mm) | 180 | 210 | 225 | 245 | 280 | 320 | 380 | 450 | 510 |
| 公称通径 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 |
| L(mm) | 550 | 650 | 750 | 850 | 950 | 1050 | 1150 | 1350 | 1450 | 1650 | 1900 | 2100 |
| H (mm) | 510 | 570 | 640 | 715 | 815 | 825 | 980 | 1155 | 1260 | 1350 | 1660 | 1700 |
安装示意图：
