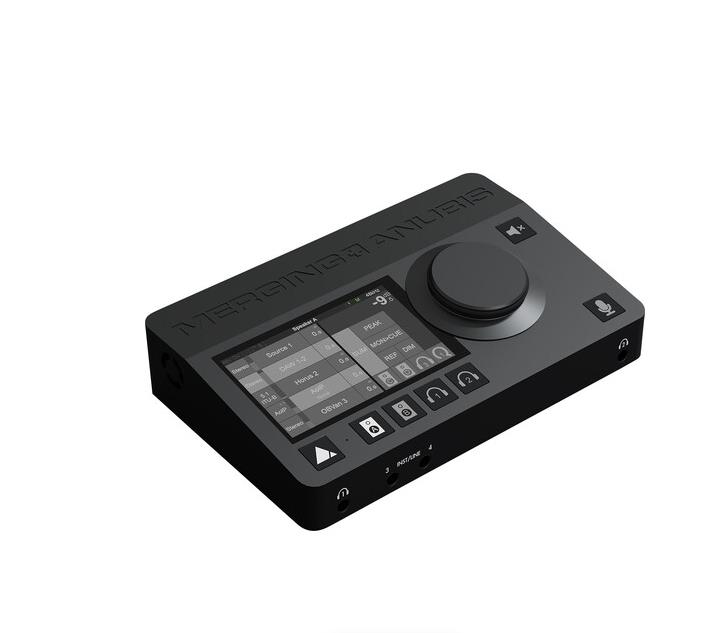

　　MERGING ANUBIS 网络音频接口和控制单元

　　MERGING品质

　　这个超级便携并且小巧时尚的设备，提供了惊人的A/D转换能力，其动态范围高达139dB，同样令人惊艳的还有他的前置话筒放大器。我们的高保真DA技术，能确保您听到原汁原味的作品。Anubis有两个型号：Anubis Pro的超凡性能支持高达192kHz的采样率；而如果您要做真正的高解析度音频，Anubis Premium则是您的选择，它支持高达384kHz的采样、加上DXD以及DSD256。Merging满足了您的所有期望！

　　ANUBIS特点：

　　一流的ad转换器分辨率，动态范围为136/139 dB A（mic话筒/线路line）

　　2个麦克风/线路前置放大器，2个原始线路/乐器输入

　　增益高达78 dB（带Boost）

　　4个线路/monitor监听输出

　　2个阻抗耳机输出，可调交叉馈送

　　冗余AES67/RAVENNA， NMOS和ST2022-7支持，Dante Ready?Dante冗余。

　　若干Mission任务和第三方插件/附加组件（SoundID）可用

　　控制和路由多达128 x 128 I/O通道

　　DSD/DXD超高清（仅Premium）

　　通用规范

　　外壳材料：精加工阳极氧化铝

　　尺寸：200 x 128 x 40mm

　　重量：950 g

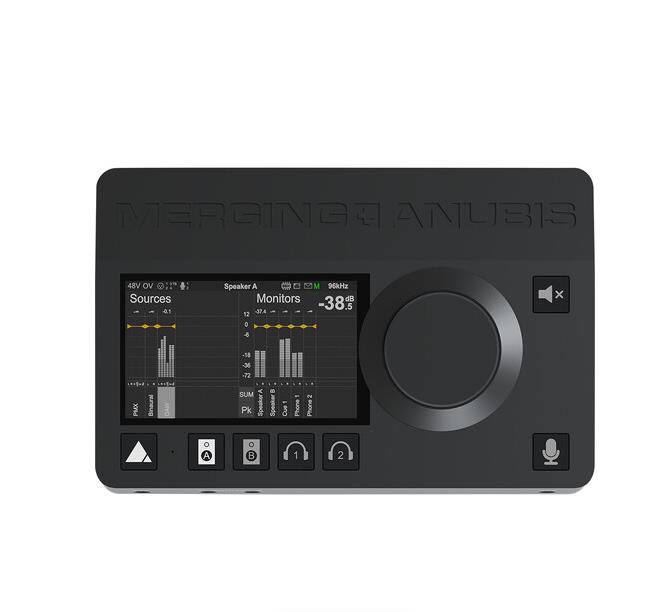

　　触摸屏：顶部面板显示，TFT LCD 电容式触摸屏幕，800 × 480像素分辨率，16:9纵横比

　　旋钮：阳极氧化铝+黑色橡胶o型圈

　　7个硬件+软按钮：RGB LED

　　底部螺口：可用于安装到麦克风支架，螺纹3/8" 16BSW欧标螺纹；注：不包括美国5/8" 27UN适配器

　　软件规范

　　Windows Driver/OS ：Windows 7 64bit / Windows 8.1 64bit: RAVENNA ASIO v12.0 （ASIO 2.2）

　　Windows 10 64位：MAD v2.0（Merging音频设备）

　　Mac Driver/OS： VAD Core Audio用于macOS 10.8.5或更高版本（Intel & M1）

　　Linux Driver/OS ：ALSA Linux驱动程序用于RAVENNA/AES67

　　ANEMAN：版本1.1.7及以上

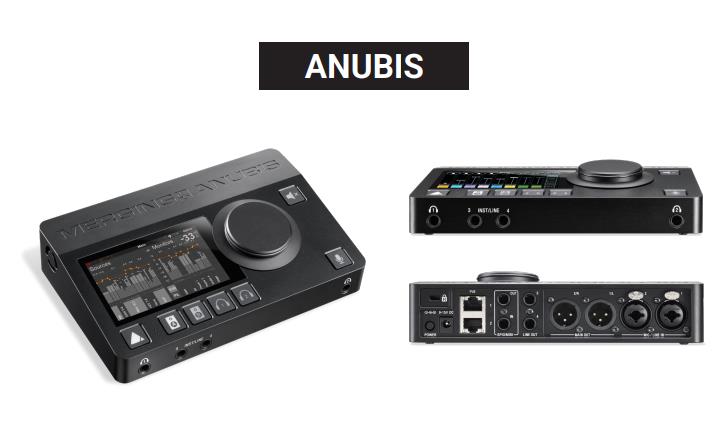

　　设备连接

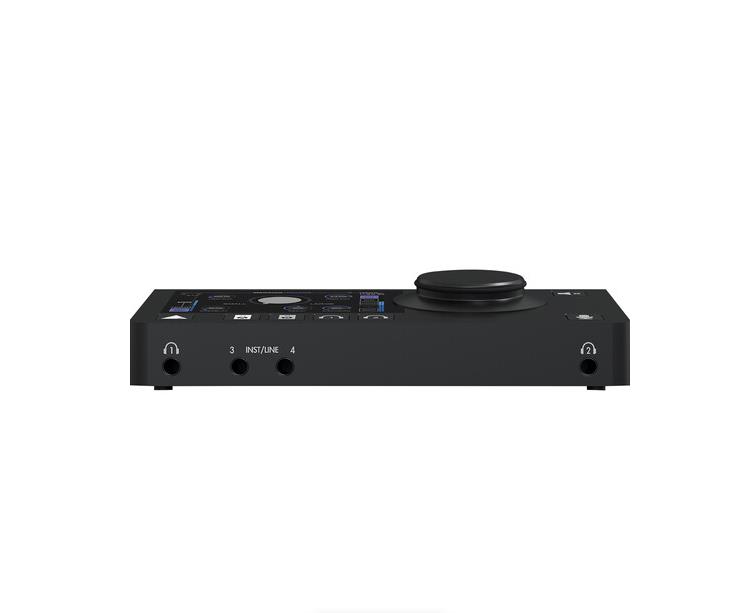

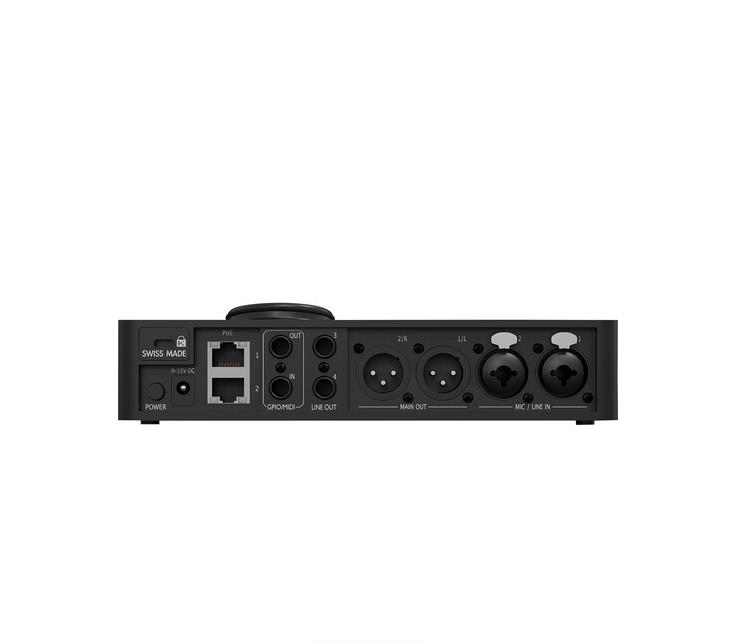

　　Anubis的输入端，有两个高质量的模拟Combo话筒/线路输入接口和两个附加的线路/乐器模拟输入大三芯接口；在输出端，有两个镀金的卡侬接口和两个大三芯接口。此外，还有两个独立的立体声耳机接口，内置我们有史以来质量的耳机放大器。另外，还有一组MIDI接口或GPIO接口以及最重要的AES67 / RAVENNA的RJ45网络接口。

　　技术参数：

　　麦克风话筒输入1-2 （combo）

　　连接器类型：组合锁定Neutrik XLR / TRS

　　动态范围Mic / Mic boost： 137 dB / 128 dB （a加权, typ.)

　　Max输入电平Mic Pad / Mic / Mic boost：+24 dBu / +12 dBu / +0 dBu

　　频率响应+0/-0.2 db @ fs = 48 kHz ：9 Hz - 22 kHz

　　频率响应+0/- 3db @ fs = 96 kHz ：9 Hz - 46 kHz

　　频率响应+0/- 3db @ fs = 192 kHz ：11 Hz - 94 kHz

　　THD+N前置放大器+ A/D 1kHz @ 0 dbfs ：< -110 dB （0.0003%）

　　通道间串扰@ 1khz ：< -130 dB

　　等效输入噪声Mic / Mic Boost （150Ω源）：< -125 dBu / -128 dBu （a加权, typ.)

　　共模抑制率 (20 Hz – 20 kHz) ：> 80 dB

　　输入阻抗（差分）~ 10kΩ

　　增益范围（软件控制）：0 dB至+66 dB

　　增益步进Coarse / Fine：0.5 dB / 0.1 dB

　　幻像电源（每通道软件可切换）：+48V

　　相位反转（每通道软件可切换）：是

　　低切滤波器（软件可切换每通道）：-12 dB/octave倍频，80 Hz

　　5°底部通道内?偏差pt: mic 9 Hz

　　通道间相位10hz - 100khz ：<±2°

　　线路输入1-2（组合）

　　连接器类型：组合锁定Neutrik XLR / TRS

　　动态范围，ref + 24dbu： 139db （a加权, typ.)

　　Max 线路输入电平：+24 dBu

　　输入阻抗（差分）~ 10kΩ

　　THD+N前置放大器+ A/D 1kHz @ 0 dbfs ：< - 104 dB （0.0006%）

　　通道间串扰@ 1khz ：< -140 dB

　　灵敏度范围为0 dBFS（软件控制）：+ 24dbu至- 42dbu

　　共模抑制比(20hz - 20khz)： > 80db

　　5°低部通道内?偏差pt：线路9hz

　　通道间相位10hz - 100khz： <±2°

　　乐器/ hi-z &线路输入3-4

　　连接器类型：?”TRS母头

　　动态范围，ref + 18dbu ：136db （a加权, typ.）

　　Max输入电平：+18 dBu

　　输入阻抗（单端/差分）~ 1MΩ / ~ 2MΩ

　　增益范围（软件控制）：0 dB至+66 dB

　　THD+N前置放大器+ A/D 1kHz @ 0 dbfs ：< - 111 dB （0.0003%）

　　通道间串扰@ 1khz ：< -150 dB

　　灵敏度范围为0 dBFS（软件控制）：+ 18dbu至- 48dbu

　　共模抑制比(20hz - 20khz)： > 70 dB

　　5°低端通道内?偏差pt: Inst/ line 2 Hz

　　通道间相位10hz - 100khz： <±1°

　　主输出1-2

　　连接器类型：Neutrik XLR公头

　　动态范围：123 dB （a -加权, typ.)

　　Max输出电平（差分/单端）：+ 24dbu (12.2 Vrms) / + 18dbu （6.1 Vrms）

　　频率响应+0/-0.2 db @ fs = 48 kHz ：6 Hz - 22 kHz

　　频率响应+0/- 3db @ fs = 96 kHz ：2 Hz - 46 kHz

　　频率响应+0/- 3db @ fs = 192 kHz： 2 Hz - 92 kHz

　　输出阻抗：< 70Ω

　　THD+N 1 kHz @ 0 dbfs ：< - 110 dB （0.0003%）

　　输出电平匹配：±0.01 dB

　　衰减范围（软件控制）：-∞dB至0 dB

　　增益步近/精度：0.5 dB /±0.05 dB

　　线路输出3-4

　　连接器类型：?”TRS母头

　　动态范围：123 dB （a -加权, typ.)

　　Max 输出电平（差分/单端）：+24 dBu (12.2 Vrms) / +18 dBu (6.1 Vrms)

　　输出阻抗：< 70Ω

　　THD+N 1 kHz @ 0 dbfs ：< - 110 dB （0.0003%）

　　输出电平匹配：±0.01 dB

　　衰减范围（软件控制）：-∞dB至0 dB

　　增益步进/精度：0.5 dB /±0.05 dB

　　耳机

　　耳机插孔：2个独立?”TRS母头立体声6.3毫米

　　动态范围（a加权, typ.)高/低：< -122 dB / - 117 dB

　　Max输出电平高/低：17.1 dBu / 7.8 dBu

　　频率响应+0/-0.2 db @ fs = 48 kHz： 6 Hz - 22 kHz

　　频率响应+0/- 3db @ fs = 96 kHz ：2 Hz - 46 kHz

　　频率响应+0/- 3db @ fs = 192 kHz ：2 Hz - 92 kHz

　　输出阻抗：< 0.035Ω

　　THD+N 1 kHz @ 0 dBFS高/低：< -108 dB (0.00039%) / -110 dB （0.0003%）

　　衰减范围（软件控制）：-∞dB至0 dB

　　增益步进/精度：0.5 dB /±0.05 dB

　　A/D - D/A转换

　　支持采样率pro： 44.1 kHz, 48 kHz, 88.2 kHz, 96 kHz， 176.4 kHz和192 kHz

　　支持的采样率premium ：44.1 kHz至352.8 kHz (DXD), 384 kHz, DSD64， DSD128和DSD256

　　每采样位深度：32

　　A/D延迟短延迟@ 44.1kHz至96khz： 5个采样sample

　　A/D延迟短延迟@ 174.6kHz至192khz： 6个采样sample

　　A/D延迟急剧短延迟@ 352.8kHz至384khz ：7个采样sample

　　D/A延迟锐利@ 44.1kHz至384khz： 35个采样sample

　　D/A Latency Slow @ 44.1kHz to 384kHz：9个采样samples

　　D/A延迟消除@ 44.1kHz至384khz：35个采样sample

　　D/A延迟砖墙@ 44.1kHz至384khz ：35个采样sample

　　互补I / O

　　RAVENNA/AES67（千兆以太网）：兼容标准RJ45连接器（Anubis SPS有2个AoIP网络连接器）

　　内置对讲麦克风：单声道全向CMOS/MEMS膜片技术

　　GPI/MIDI输入：?" TRS母头

　　GPO/MIDI输出：?" TRS母头

　　冗余电源选项。

　　Anubis小巧紧凑，它可以通过其主PSU或/或PoE（以太网供电）供电，使其成为可靠的冗余供电设备。 输入电压范围提供了使用大范围电源（如电池）的可能性。

　　电源

　　供电电压（DC）：9v ~ 15V DC

　　电源连接器类型：Barrel jack, int. 2.5毫米/输出5.5mm，带锁定功能

　　功耗（类型）：15w

　　P-o-E（以太网供电）：ieee 802.3at (PoE+) class 0以太网供电标准 冗余电源选项

　　Anubis虽然小巧紧凑，但具有可靠的冗余供电设计。它可通过主PSU或（和）PoE（以太网供电）供电。它支持的输入电压范围很宽，例如可以电池供电。

　　大的可扩展性

　　Anubis虽然外观小巧，但是它具有成为一个巨人的一切条件。您只需要在触摸屏上轻轻滑动指尖，就可以轻松访问和控制网络中所有Merging设备的I/O接口。我们同样提供了连接其他兼容AES67标准设备的能力，这使得Anubis拥有巨大的扩展能力。“配对”这些设备，扩展Anubis的I/O，如同这些接口就是Anubis自带的一样。在音频网络中，Anubis可以全部或者部分的使用这些设备的接口，在确保您自己录音需求的前提下，将其他接口提供给网络中的其他用户使用。Anubis自带的DSP拥有十分强大的处理能力，可以管理多达256 x 256路信号的路由。

　　传输的合规性

　　音频网络传输是当今先进的技术。Anubis从设计之初就被定义为符合ST2110的传输标准。对于一些还在使用ST2022标准的用户来说，使用Anubis也不成问题。Merging多年以来一直是AIMS的成员，在担任IP 展示活动中的关键部分，有着丰富的经验。这意味着在广播网络的连接性，网络发现以及控制方面的研究和发展，Merging始终占据着最前沿的位置。

　　网络化的音频监听

　　Anubis不仅可以监听多个自身的信号输入，它还可以直接监听网络中的Ravenna /AES67的音频流。音频行业网络化发展的速度越来越快，Anubis无论对于传统的音频信号的监听，还是对网络音频流的监听，都是完美的选择。基于人体工程学的设计，不需要复杂的系统配置工具，只需要在Anubis清晰的列表中选择您需要监听的音频流，就像选择其他本地输入一样简单。

　　网络集成

　　一旦您需要配置一个大型的更加复杂的Ravenna/AES67网络，这样的网络中可能包括来自于其他厂家的设备，工作站，调音台，或者是仅仅将多个Anubis连接在一起。以上所有的工作，都可以通过Anubis集成到现有的ANEMAN系统中简单的完成。ANEMAN通过直观而且功能强大的用户界面，释放了大型音频网络的巨大潜力。

　　传输的合规性

　　音频网络传输是当今先进的技术。Anubis从设计之初就被定义为符合ST2110的传输标准。对于一些还在使用ST2022标准的用户来说，使用Anubis也不成问题。Merging多年以来一直是AIMS的成员，在担任IP 展示活动中的关键部分，有着丰富的经验。这意味着在广播网络的连接性，网络发现以及控制方面的研究和发展，Merging始终占据着最前沿的位置。

　　网络化的音频监听

　　Anubis不仅可以监听多个自身的信号输入，它还可以直接监听网络中的Ravenna /AES67的音频流。音频行业网络化发展的速度越来越快，Anubis无论对于传统的音频信号的监听，还是对网络音频流的监听，都是完美的选择。基于人体工程学的设计，不需要复杂的系统配置工具，只需要在Anubis清晰的列表中选择您需要监听的音频流，就像选择其他本地输入一样简单。

　　MERGING品质

　　这个超级便携并且小巧时尚的设备，提供了惊人的A/D转换能力，其动态范围高达139dB，同样令人惊艳的还有他的前置话筒放大器。我们的高保真DA技术，能确保您听到原汁原味的作品。Anubis有两个型号：Anubis Pro的超凡性能支持高达192kHz的采样率；而如果您要做真正的高解析度音频，Anubis Premium则是您的选择，它支持高达384kHz的采样、加上DXD以及DSD256。Merging满足了您的所有期望！

　　的音质

　　耳机电路中的杀手！在设计Merging公司有史以来的耳机放大器方面，Merging付出了巨大的努力。在任何采样频率下，Anubis的耳机放大电路，都可以为您提供足够高的精度，为您的混音提供保障。

　　Anubis的设计，使用了的信号转换技术，并且结合了Merging 28年优秀的设计经验。信号从输入经过调音台到输出，整条路径均采用32bit精度，并且集成了的电路设计，极短的音频信号路径，降低了系统延时同时提升了功率分配。在任何采样频率下，Anubis都将有惊人的表现。

　　两级增益32bit A/D转换电路

　　这种设计不仅仅提供了超大的动态范围和足够的余量，而且您可以无懈可击的独立控制不同电路的增益，这是一项创新性的革新！

　　所有输入增益单独可调单独可调

　　Anubis的每一个输入通道，都有独立的增益控制，可以将同一个信号以不同的增益电平送至不同的路径中。典型的应用场景：同一个输入信号以某个增益电平送至录音工作站，同时以另外一个增益电平送至FOH（现场调音位）。

　　出色的加工工艺

　　Anubis不仅仅是一小块弯曲的金属加上表面几个按钮那么简单。在您看来它可能就是一个小小的摆在桌面的设备，但是它是由一整块铝精美制作而成。而在它的内部，则是在Sonosax大师指导下的一个微型的产品工程的奇迹。

　　是瑞士工艺的呈现！

　　便携背包

　　Anubis可以随身携带。它坚固而小巧的设计，加上便携包的重量才仅仅950克。它的尺寸是200 x 128 x 40毫米，非常适合放在包中。它可以直接放在桌面上使用，也可以安装在话筒支架上。
