北大青鸟JBF-155F多线切换接口盒使用说明书

　　北大青鸟JBF-155F多线切换接口盒

　　一、设备外形：

　　二、功能特点：

　　多线系统配接非编址多线切换接口盒只需两线即可实现对被控设备的点动控制，同时还可以实现主机与被控设备之间线路状态的监视功能；

　　模块应答信号采用无源闭合信号；

　　模块终端监视电阻阻值为为 1KΩ；

　　为模块提供 DC24V 电源后模块可以实现自保持输出。

　　三、技术指标：

　　工作电压 DC 19-28V 控制器提供

　　工作温度 -10…+50℃

　　贮存温度 -20…+50℃

　　相对湿度 ≤95%(40±2℃)

　　监视电流 ≤2mA （24V）

　　动作电流 ≤20mA（24V）

　　确认灯动作灯—红色，回答灯—绿色；动作时，动作灯常亮、回答灯常亮

　　接点负载 AC250V/3A、DC30/V7A 启动为一组常开/常闭触点、停止为一组常开触点

　　外形尺寸 85mm 长 × 85mm 宽 ×42mm 高

　　线 制多线制

　　四、安装与接线：

　　配接 JB-QB-21S-VFC3010A 火灾报警控制器多线手动控制盘，可输出无源、有源信号，具备持续或 点动脉冲输出；

　　模块使用 4 条线，2 条联动控制总线，2 条 24V 电源线和主机手动控制盘连接；

　　JBF-155F 多线切换接口盒触点容量为：AC220V/8A；

　　被控多线设备的动作应答采用无源动合触点方式；

　　模块终端监视电阻阻值为 1 千欧；

　　SL+、SL－ 控制专线端子（连接时注意极性）；

　　AS+、AS－ 设备反馈端子，接收无源动合信号，终端电阻为 1KΩ；

　　COM、NO1（端子 8、9）启动输出动合端子，触点容量为 AC220V/8A；

　　NC2、NO2 、COM（端子 6、7、8）停止输出动合端子，触点容量为 AC220V/8A；

　　H+、H－ （端子 10、5）DC24V 端子，该端子连接 DC24V 电源后，模块在 启动或停止命令发出时可提供自保持触点输出信号，如果该端子不连接 DC24V 电源，模块在启动或停止命令发出时可提供点动触点输出信号；

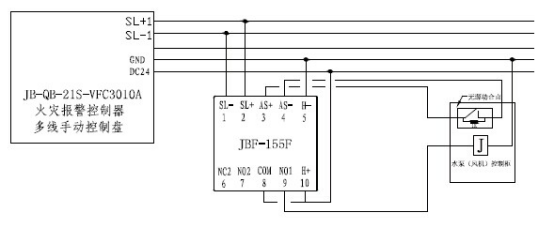

　　接线图例（持续输出时）

　　四，具体应用：

　　1，端子说明：

　　JBF-155F模块使用4条线，2条24V电源线，2条专线控制线与主机手动控制盘连接。

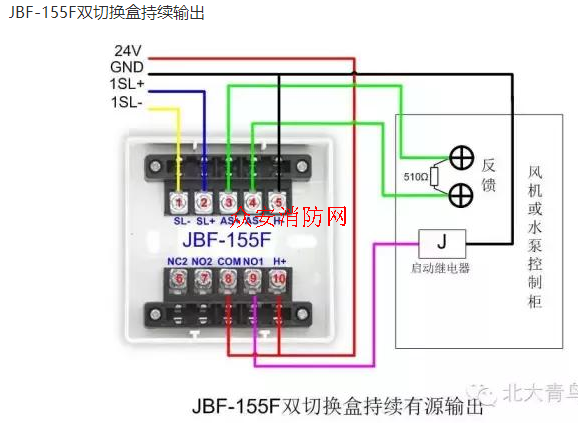

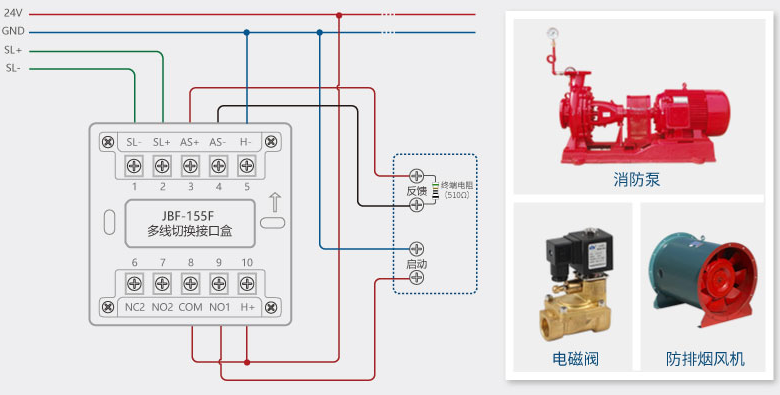

　　2，控制启动：

　　1、JBF-155F双切换接口盒持续输出，启动时端子（9）持续输出DC24V，停止状态下DC24V撤销。

　　2、适用于自身不完成启动自保持的设备控制箱，只需具备一组中间继电器。

　　3、模块终端监视电阻阻值为510Ω。

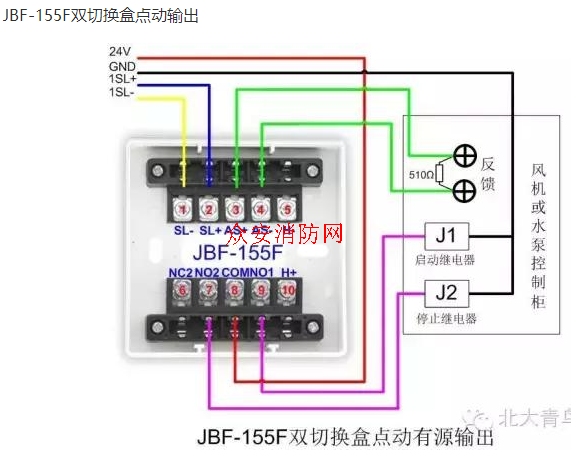

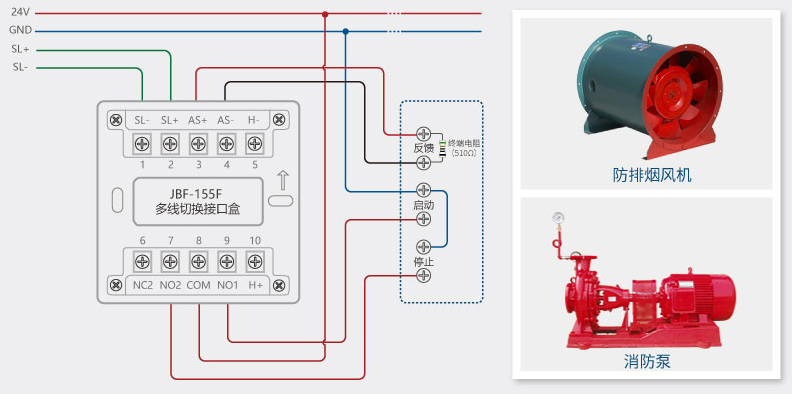

　　3，控制启停：

　　1、JBF-155F双切换接口盒点动输出，启动、停止时分别输出两组DC24V脉冲信号。

　　2、适用于自身完成启动自保持的设备控制箱，需具备启动、停止两组中间继电器。

　　3、JBF-155F配接JBF-11SF-H系列火灾报警控制器多线控制盘，可输出无源、有源信号，具备持续或点动脉冲输出。
