爱德华SIGA-IO输入输出模块接线示意图

　　爱德华SIGA-IO输入输出模块

　　型号:SIGA-IO

　　-内置微处理器CPU和非遗失性存储器

　　-软地址,自动编址,生成连线图

　　-红/绿LED状态指示

　　-1路输入和1路输出,占用1个模块地址

　　-触点容量:2A/24VDC,0.5A/120VAC

　　-工作电压:15.2-19.95V

　　-工作电流:正常时250uA,激活时430uA

　　外形和安装形式同SIGACT1

　　单输入/输出模块提供一个C型输出干触点和一个输入接口,控制外部设备,如风机,风阀,水泵,非消防电源乖有反馈信号的外部联动设备,并接收反馈信号,输入回路受监视(CLASS B),终端电阻47欧姆.继电器输出接口可设为常开或常闭状态,由软件编程控制实现.

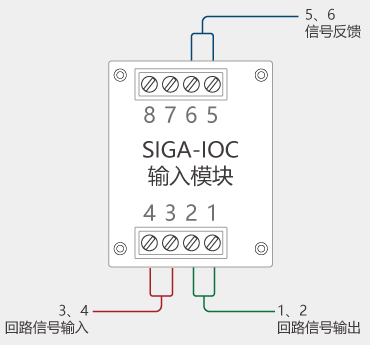

　　二，爱德华SIGA-IO输入输出模块端子示意图：

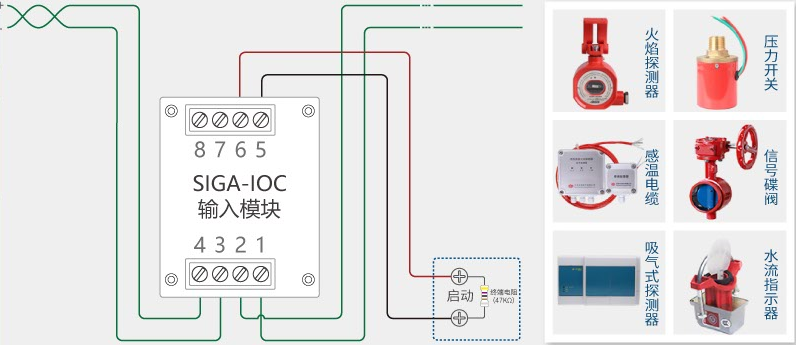

　　三，爱德华SIGA-IO输入输出模块接线图：

　　四，安装示意图：

　　火灾探测器是消防火灾自动报警系统中，对现场进行探查，发现火灾的设备。火灾探测器是系统的“感觉器官”，它的作用是监视环境中有没有火灾的发生。一旦有了火情，就将火灾的特征物理量，如温度、烟雾、气体和辐射光强等转换成电信号，并立即动作向火灾报警控制器发送报警信号。

　　火灾探测器是火灾探测系统重要的组成部分之一， 它至少含有一个能连续或以一定频率周期探测物质燃烧过程中所产生的各种物理、化学现象的传感器, 并且至少能向控制和指示设备提供一个适合的信号。其基本功能就是对物质燃烧过程中产生的各种气、烟、热、光(火焰)等表征火灾信号的物理、化学参量做出有效响应, 并转化为计算机可接收的电信号, 供计算机分析处理。火灾探测器一般由敏感元件 传感器、处理单元和判断及指示电路组成, 其中敏感元件 传感器可以对一个或几个火灾参量起监视作用,做出有效响应, 然后经过电子或机械方式进行处理, 并转化为电信号。

　　简要分类编辑

　　1.按对现场的信息采集类型分为:感烟探测器,感温探测器,火焰探测器,特殊气体探测器。

　　2.按设备对现场信息采集原理分为:离子型探测器,光电型探测器,线性探测器。

　　3.按设备在现场的安装方式分为:点式探测器,缆式探测器,红外光束探测器。

　　4.按探测器与控制器的接线方式分:总线制,多线制;其中总线制又分编码的和非编码的;而编码的又分电子编码和拨码开关编码,拨码开关编码的又叫拨码编码,它又分为:二进制编码,三进制编码.
