海湾GST-LD-8308防火门控制模块使用说明书

　　海湾GST-LD-8308防火门控制模块

　　一、GST-LD-8308输入/输出接口概述

　　GST-LD-8308输入/输出接口，主要用于连接防火门监控设备。

　　二、GST-LD-8308输入/输出接口工作原理

　　接口内嵌微处理器，微处理器实现与防火门监控器通讯、电源总线掉电检测、输出控制、输入信号逻辑状态判断、输入输出线故障检测、状态指示灯控制，接口接收到防火门监控器的启动命令后，吸合输出继电器，并点亮输出指示灯，接口接收到设备传来的回答信号后，将该信息传到防火门监控器，并点亮输入指示灯。

　　三、GST-LD-8308输入/输出接口技术参数

　　型号GST-LD-8308

　　信号总线电压总线24V,允许范围:16V～28V

　　电源总线电压DC24V,允许范围:DC20V～DC28V

　　总线监视电流≤1mA

　　总线启动电流≤3mA

　　电源监视电流≤5mA

　　电源启动电流≤20mA

　　输出容量无源输出,容量为DC24V/200mA

　　输出控制方式电平、脉冲

　　指示灯红色

　　编码方式电子编码方式，占用一个总线编码点

　　线制与防火门监控器采用无极性信号二总线连接，与电源线采用无极性二线制连接

　　环境温度0℃～+40℃

　　相对湿度≤95%，不凝露

　　外形尺寸86mm×86mm×43mm

　　外壳防护等级IP30

　　壳体材料和颜色ABS,瓷白

　　重量约145g

　　安装孔距60mm

　　执行标准GB 29364-2012

　　四、GST-LD-8308输入/输出接口主要特性

　　●输入、输出具有检线功能。

　　●电路部分和接线底壳采用插接方式，接触可靠、便于施工。

　　●地址码为电子编码，可由电子编码器事先写入，工程调试简便可靠。

　　●输入端与无源触点连接，可现场设为常开检线、常闭检线或自回答方式；输出端可连接成常开输出或常闭输出。

　　五，安装示意图与布线

　　GST-FH-8308 的安装示意图如图 2-7 所示，安装孔距为 60mm，可明装或预埋安装，预埋安装时需使用 86H50 型预埋盒。安装设备之前，请切断回路的电源！

　　GST-FH-8308 的对外端子示意图如图 2-7 所示，其中：

　　Z1、Z2：接防火门监控器两总线，无极性。

　　D1、D2：DC24V 电源，无极性。

　　I、G：与被控制设备无源触点连接，用于实现设备反馈确认（通过电子编码器设为常开检线、常闭检线或自回答）。

　　COM、NO、NC：无源输出端子。常开输出接 COM 和 NO；常闭输出接 COM 和 NC。

　　布线要求：

　　Z1、Z2 采用截面积≥1.0mm2 的 RVS 双绞线。

　　电源线 D1、D2 采用截面积≥1.5mm2 的 RV 线。

　　I、G、COM、NC、NO 采用截面积≥1.0mm2 的 RV 线。

　　布线应与动力电缆、高低压配电电缆等不同电压等级的电缆分开布置，不能布设在同一穿线管或线槽内。

　　六，应用方法

　　注意：反馈端需要接 2 个 个 4.7k? 电阻，常开输入和常闭输入的接线一样。

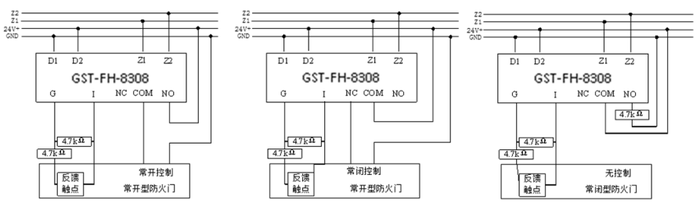

　　GST-FH-8308 无源输出连接被控设备，输出检线电压由被控设备提供，接线示意图如图 2-8 所示。
