北大青鸟JBF6142D防火门监控输入输出接口使用说明书

　　北大青鸟JBF6132-D/DS双门/单门一体式门磁开关

　　一，概述

　　1，产品特点

　　内置微处理器；

　　采用SMT表面贴装工艺；

　　24V直流电源输入， 24V有源继电器输出；

　　模块电源输入电压范围广，可在DC 16-30V范围内正常工作；

　　通信采用二总线技术，无极性要求，在保证低功耗的同时使传输距离远达 1500m；

　　施工中建议使用双绞线，导线截面积不小于1.0mm2；

　　回路信号处理电路与输入/输出检测信号处理电路实现电气隔离，模块稳定性高，抗干扰能力强；

　　电子编码方式，可通过专用电子编码器编址；

　　本模块采用易于客户施工、维护的插拔式结构。先安装底座，线路检查完成后再装主体进行开通调试；

　　具备状态监测和多种故障检测功能。

　　主要用途及适用范围

　　输入/输出接口，安装于现场，用于对外接设备进行控制和状态监测。具备完善的故障检测功能（包括输出端，应答端的断路、短路和24V电源掉电检测）。

　　编码型输入/输出接口与防火门监控器一起，应用于两总线防火门子系统中，无缝兼容青鸟火灾报警控制器互联协议，火警及故障信息可与青鸟火灾报警控制器互联、互通。

　　满足国家标准GB29364-2012。

　　适用于宾馆客房、办公楼、图书馆、影剧院邮政大楼等公共场所。

　　型号的组成及其代表意义

　　使用环境条件

　　工作温度：-10～+50℃

　　贮存温度：-20～+50℃

　　相对湿度：≤96%(40±2℃),

　　2，工作原理

　　接口内嵌微处理器，微处理器实现与防火门监控器的通讯、电源掉电检测、输出控制、应答信号逻辑状态判断、输出及应答线路故障检测、状态指示灯控制。接口占用一个编码地址，编址范围1-252。该接口为磁吸型接口，主要应用于常开防火门，可配接常通电型电动闭门器和电磁门吸等，该接口在监视状态下，输出端ON与GND持续输出24V，“输出动作”指示灯常亮，接收防火门监控器的启动命令后，输出继电器动作并熄灭对应的“输出动作”指示灯；在接收到闭门器或门磁开关等设备传来的应答信号后，将信息传送到防火门监控器并点亮“输入动作”指示灯。

　　二，技术特性

　　1，主要参数

　　电源输入电压：DC 16-30V

　　回路总线：调制型，二总线，无极性

　　工作电流：<0.1mA @24V总线供电

　　输出容量：300mA/24VDC

　　编码方式：电子编码器编码

　　编码范围：1-252

　　指示灯

　　监视：“输入动作”灯红色闪亮，“输出动作”灯红色常亮。

　　动作：“输入动作”灯红色长闪亮，“输出动作”灯熄灭。

　　故障：“输入动作”灯红色连续闪亮两次。

　　外形尺寸：（长 ×宽×高）85mm × 85mm× 41mm

　　重量：115g

　　三，安装、调试

　　安装程序、方法及注意事项

　　JBF6142-D输入/输出接口采用明装方式；

　　布线施工后，通过预埋盒或使用膨胀螺栓将底座固定在墙上（使用M4螺钉），安装孔距为60mm。

　　回路总线采用2×1.0-1.5mm2导线。电源采用2×1.5mm2导线。

　　安装之前用编码器对其写入相应地址码(1-252)，此编码应与工程软件中的编码相一致。

　　将总线L1、L2接在端子上，接线无级性。

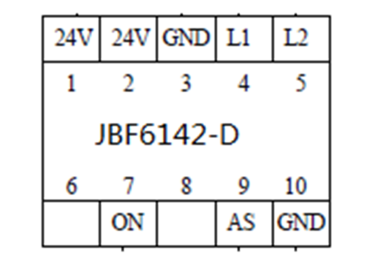

　　编码型输入/输出接口端子图例如图2所示：

　　图2 端子图 1

　　L1（端子4）、L2（端子5）：接通回路总线，无极性；

　　24V(端子1)、GND(端子3)：接24V直流电源，有极性；

　　24V(端子2)：接24V直流电源；

　　输入功能：

　　AS（端子9）、GND（端子10）：接应答（无源触点）。

　　连接在AS和GND上的监视设备的常闭端必须串联10KΩ终端电阻；

　　输出功能：

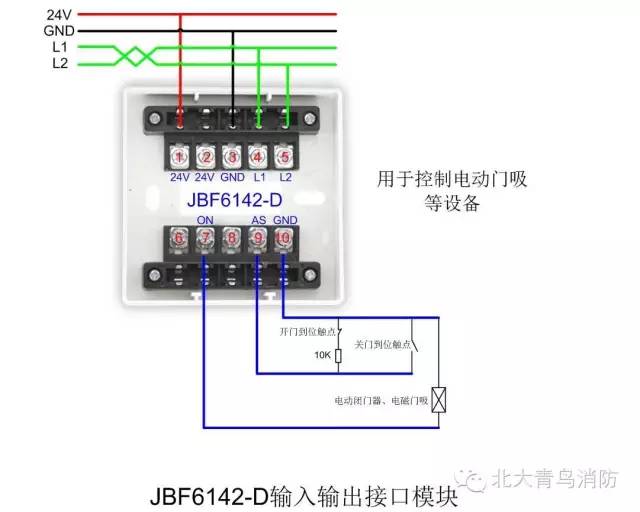

　　ON(端子7)、GND（端子10）：接被控设备。接口启动前ON端（7）持续输出24V，见接线方式1(图3)，接口启动后，ON端与GND端不再输出24V。

　　图3 接线方式：有源输出

　　四，使用方法概述

　　首先使用电子编码器对JBF6142-D输入/输出接口进行编码，然后将其连接到防火门监控器中，对其进行登记。该输入/接口主要应用于常开防火门，可配接常通电型电动闭门器或电磁门吸以及门磁开关，用于控制电动闭门器（这类闭门器在保持开门状态下需要持续提供24V，24V断电闭门器自动关门）或电磁门吸动作，监视闭门器或电磁门吸以及门磁开关的应答信号，该输入/接口在监视状态下，输出端ON与GND持续输出24V，“输出动作”指示灯常亮，接收防火门监控器的启动命令后，输出继电器动作并熄灭亮对应的“输出动作”指示灯；在接收到外接设备传来的应答信号后进而判断闭门器或常开门是否是否关闭到位，同时可对输入/输出接口与闭门器或电磁门吸以及门磁开关之间的连接线路状态进行监测。在使用过程中防火门监控器通过对输入输出接口的控制以及状态的监视可以实现控制启动常开防火门关闭，并监视防火门的状态。

　　故障分析与排除

　　五，应用示意图：
