北大青鸟JBF6118型测温式电气火灾监控探测器
一，概述：
JBF6118型测温式电气火灾监控探测器是非独立式的小型探测器，需要与电气火灾监控设备配套使用，通过检测线缆温度、配电箱内的环境温度，以及用电设备升温变化的方式，保障用电安全和防止电气火灾的发生。该系列探测器可应用于危险品场所、高层建筑、公共场所及住宅楼宇的单元供电系统及容易累积热量的大型用电设备。
JBF6119型测温式电气火灾监控探测器是非独立式的小型探测器，需要与电气火灾监控设备配套使用，通过检测线缆、配电箱内温度，用电设备温度的方式，保障用电安全和防止电气火灾的发生。该系列探测器可被应用于危险品场所、高层建筑、公共场所及住宅楼宇的单元供电系统及容易累积热量的大型用电设备。
二，功能特点:
探测器本身自带液晶显示器，可查看探测器总线地址，报警阈值，并实时显示现场温度值；
探测器具有差温特性；
小型化外形尺寸，适用于各种开关柜型；
支持固定式或卡槽式安装，方便快捷；
三，技术参数：
检测对象：温度
检测范围：温度（55～140）℃
线 制：两总线，无极性
工作电压：DC24V
使用环境：
温度（-10～65）℃
湿度（10～93）%RH（非凝露）
工作电流：<0.1m A
编码方式：使用专用电子编码器
编码范围：1-252号
温度传感器距离：≤1m
安装方式：嵌入式安装
执行标准 ：GB 14287.3-2014 《电气火灾监控系统》第3部分：测温式电气火灾监控探测器
四，接线说明：

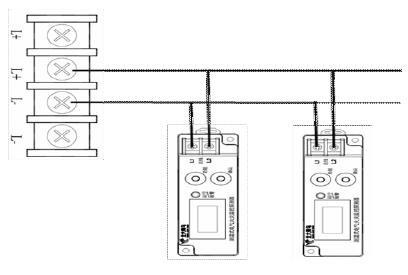

探测器与电气火灾监控设备互连，连接方式如下图所示，将监控设备的总线接口L+、L-任意连接在JBF6118型电气火灾监控探测器的总线信号接口L1、L2上。
五，安装注意事项：
接线导线应选用ZR-RVS-2×1.5mm2，两总线安装走线时，注意与强电线路分开走线；
当回路通讯线采用屏蔽双绞线时，屏蔽双绞线的屏蔽层应良好接地；
温度传感器与线缆必须处于良好的绝缘状态；
注意:为了保证系统的稳定性，回路总线禁止使用单股导线或者平行线。

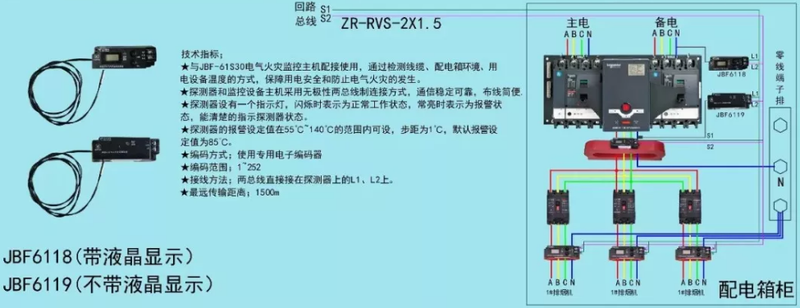

六，应用说明：
|
