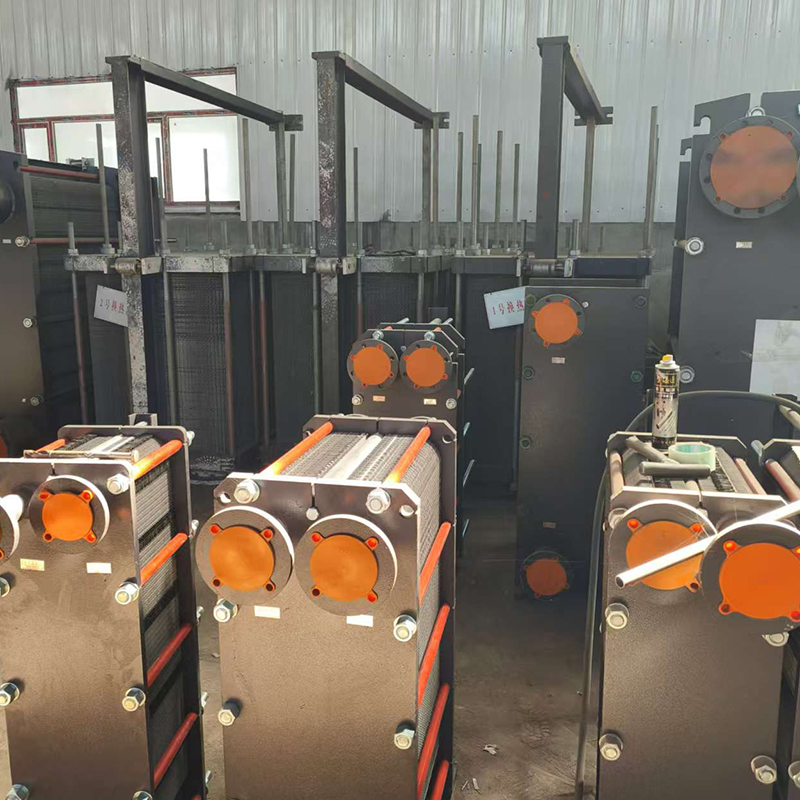

　　板式换热器

　　板式换热器是由若干块板片（或平板）所组成，当板片在流体中做直线运动时，板上的流体便在两板之间做直线流动。通常板片是以不锈钢为材料制成，通过热压机压制而成，具有导热系数大、传热效率高、结构紧凑、重量轻、可反复拆装清洗等优点。另外，还可以根据客户的需求定制不同规格的板式换热器。 1、耐高温：板片在250℃时仍能保持其形状和性能； 2、耐腐蚀：在腐蚀性介质中，该产品可安全使用； 3、耐磨损：该产品的结构具有较高的强度，不易损坏； 4、易清洗：板式换热器容易清洗，不易结垢； 5、占地面积小：板式换热器的结构紧凑，占地面积小，可以随意组合安装； 6、使用寿命长：板片具有较强的耐高温特性。

　　一、工作原理

　　板式换热器的工作原理是利用流体在板片之间的相互流动，使板片上的流体与板外的介质进行热交换。板式换热器分为U型、W型、双U型、双槽型等多种类型。 U型板式换热器是以两根平行的平板式管板为传热单元，通过板片之间的流体进行热交换。 1、由换热器内充满洁净水，当设备内进水温度为25℃时，换热设备内温度为25℃； 2、当进水温度下降到20℃时，换热器内温度降低至15℃，此时由于温差引起的热传递，使进入换热器内的水与设备内的空气进行热交换； 3、当进水温度再次升高到25℃时，换热器内温度再次升高至30℃。此时通过两管板之间的流体进行热交换。

　　二、适用范围

　　板式换热器广泛适用于石油、化工、食品、医药、冶金、电力、纺织等行业。例如：食品行业中的果汁浓缩；石油行业中的油品脱水；印染行业中的酸性水处理；饮料行业中的软饮料浓缩；医药行业中的药粉生产；化工行业中的溶剂回收等。板式换热器采用了先进的制造工艺，主要采用不锈钢材质，经过多次的热处理工艺，使得板片具有很好的耐腐蚀性和强度。板式换热器内部结构由板片组成，板片之间有密封垫和压紧环。密封垫用来防止流体泄漏。压紧环使板片固定，防止流体泄漏。压紧环分为二种：一种是塑料压紧环，另一种是金属压紧环，塑料压紧环主要用在不需要密封的场合；金属压紧环主要用于需要密封的场合。

　　三、使用注意事项

　　1、在使用过程中，如发现换热器中的流体温度超出正常范围，应立即停止运行，待查明原因并采取相应措施后方可继续运行。 2、在运行过程中，严禁用明火加热板片，以免发生火灾；禁止用高温热水冲洗板片。 3、由于板式换热器的板片为不锈钢材，所以在清洗时应注意清洗液的浓度不能太高，以免对板片造成腐蚀。 4、为防止板式换热器的板片腐蚀穿孔，在安装前应进行水压试验，压力为1.0 MPa。试验合格后方可投入运行。 5、板片和固定支架之间应牢固连接，紧固件应拧紧。 6、定期对板式换热器进行清洗，建议每月清洗一次。如果水质较差或水质中含有较多的杂质，可能会影响清洗效果，建议每月清洗一次。

　　板式换热器是一种高效、紧凑的热交换设备，广泛应用于化工、制药、暖通空调、食品加工等领域。其核心是通过金属板片间的薄层流体进行热量传递。以下是其主要组成及功能介绍：

　　1. 换热板片（Heat Transfer Plates）

　　**材料**：通常为不锈钢（如SUS304、SUS316L）、钛合金或铜合金，耐腐蚀性强。

　　**结构**：表面压制成波纹状（如人字形、鱼骨形），增加流体湍流，提升传热效率。

　　**功能**：作为热交换介质的通道，通过板片间的接触实现热量传递。

　　2. 密封垫片（Gaskets）**

　　**材料**：橡胶（EPDM、氟橡胶）、硅胶或聚四（PTFE），耐高温、耐腐蚀。

　　**作用**：密封板片之间的间隙，防止介质泄漏，同时允许板片受热膨胀。

　　**特点**：需定期更换以维持密封性。

　　3. 框架组件（Frame）**

　　固定板（Fixed Plate）**：固定一端板片，支撑整体结构。

　　活动板（Floating Plate）**：与固定板交替排列，通过压紧装置连接，便于拆卸清洗。

　　导流板（Deflector Plate）**：引导流体均匀分布，减少死角，优化流动路径。

　　4. 压紧装置（Clamping System）**

　　**类型**：螺栓式、液压式或螺杆式。

　　**功能**：通过机械力将板片压紧，确保密封垫片紧密贴合，同时承受运行压力。

　　5. 连接管路（Connecting Pipes）**

　　**进出口接管**：连接外部管道，输送冷热介质（如水、蒸汽、油等）。

　　**支撑梁/横梁**：增强框架刚性，分散载荷。

　　6. 附属组件（选配）**

　　**温度传感器/压力表**：监测运行参数。

　　**过滤网**：保护板片免受杂质堵塞。

　　**自清洁装置**：通过反向冲洗或刷洗去除污垢。

　　工作原理

　　1. 冷热介质分别进入相邻板片通道，通过波纹结构产生湍流，增强传热。

　　2. 板片间较小的间隙（通常0.5-3mm）缩短热阻，提升换热效率。

　　3. 密封垫片和压紧装置确保介质隔离，避免混合。

　　**优点**

　　- **高效**：传热系数高（可达5000-8000 W/m2·K）。

　　- **紧凑**：体积小，占用空间少。

　　- **灵活**：板片数量可增减，适应不同工况。

　　- **易维护**：可快速拆卸清洗或更换板片。

　　**应用场景**

　　- 化工反应冷却、制冷系统、锅炉热水循环、海水淡化等。

　　如需进一步了解选型、设计或维护细节，可提供具体需求！

　　板式换热器在长期使用后可能会出现一些问题，需要进行维修。以下是板式换热器的常见故障及维修方法：

　　漏水现象：如果发现换热器有漏水的情况，首先应该检查密封垫是否老化或损坏。如果密封垫不良则需要更换。

　　堵塞现象：如果发现换热器内部存在流体堵塞的情况，可能是因为板片之间的积垢导致的。这种情况下需要将换热器拆卸清洗或采用高压水或蒸汽进行清洗。

　　渣垢现象：若发现板片表面上有一层渣垢，则应该采用适当的清洗方法，如化学清洗或机械清洗，以保证板片表面的光滑度和清洁度。

　　外观故障：如果外部结构存在问题，可以采用扳手、钳子等工具进行调整或更换。

　　总之，对于板式换热器的维修应该根据实际情况选择不同的方法，同时要注意安全，避免对设备造成二次损害。此外，定期进行维护保养可以延长设备使用寿命，提高换热效率。
