大连板式换热器高效热交换 结构紧凑

　　在酒店中，容积式换热器是热水供应系统的重要组成部分。酒店的入住客人数量和用水时间不固定，用水高峰集中在早上和晚上。容积式换热器可以在用水低谷时将热水储存起来，在高峰时段满足大量客人同时使用热水的需求。它能够保证热水供应的稳定性和持续性，使客人在洗浴、洗漱等过程中享受到舒适的热水服务。而且，酒店对热水的卫生要求较高，容积式换热器便于清洗和消毒，能够保障热水的水质安全，为酒店提升服务质量提供了有力支持。

　　在选择板式换热器时，需要考虑多个因素。首先是传热效率，要根据热流体和冷流体的流量、温度、比热容等参数，计算所需的传热面积和传热系数，选择能够满足传热要求的板式换热器。其次是压力损失，要确保流体在板式换热器中的压力损失在允许范围内，以免影响系统的正常运行。此外，还需要考虑板片的材质、密封胶条的性能、设备的价格和维护成本等因素。合理的选型能够提高板式换热器的使用效率和经济性

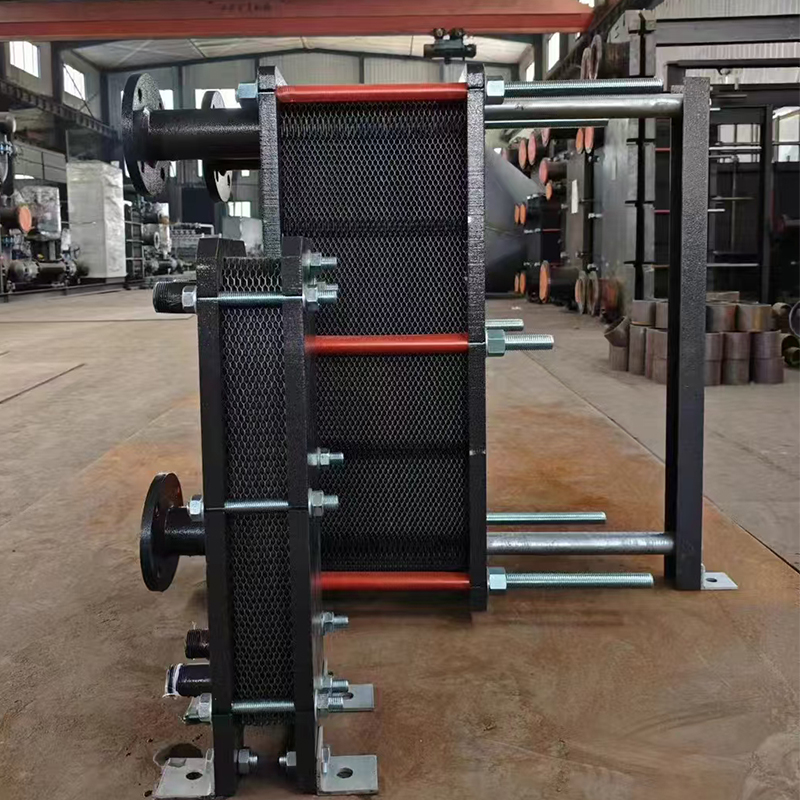

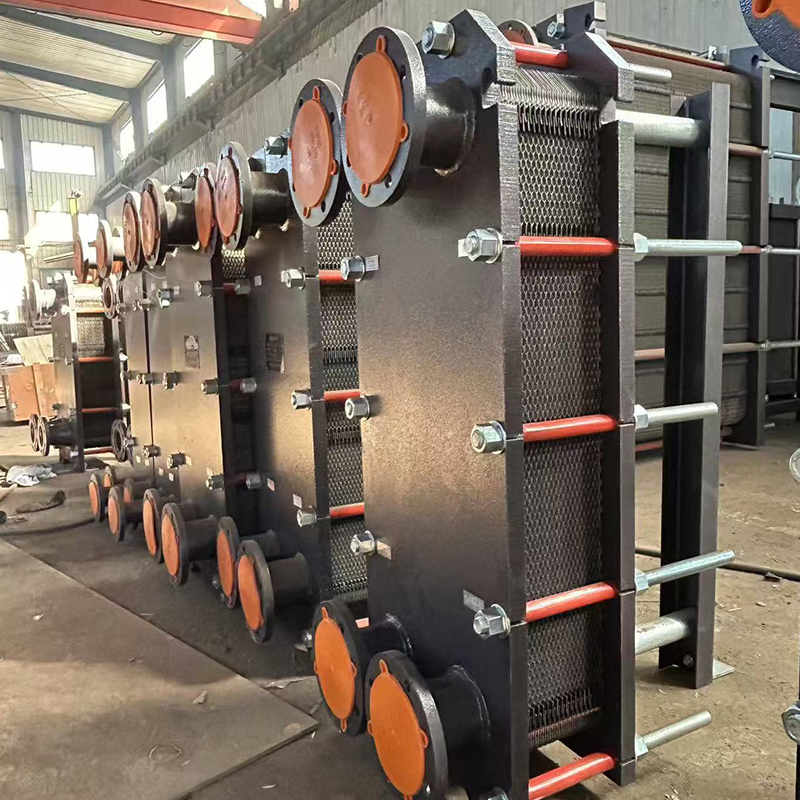

　　1.板式换热器类型

　　可拆式板式换热器：便于清洗维护，适合易结垢介质。

　　钎焊式板式换热器：紧凑轻便，适用于小型制冷或高压场景。

　　全焊式板式换热器：耐高温高压，用于石化、电力等严苛环境。

　　半焊式板式换热器：部分焊接设计，平衡可维护性与耐压性。

　　2.板式换热器选型指南

　　关键参数

　　板片材质：

　　常规介质：304/316不锈钢（性价比高）。

　　海水/强腐蚀介质：钛、哈氏合金。

　　设计压力：一般0.6~2.5 MPa，特殊需求可定制高压型号。

　　密封胶条：丁腈橡胶（NBR，耐温120℃）、氟橡胶（FKM，耐温180℃）。

　　选型步骤

　　① 明确介质类型、流量、进出口温度；

　　② 计算换热量（Q=CMΔT），确定换热面积；

　　③ 根据介质腐蚀性选择材质；

　　④ 结合安装空间选择紧凑型或可扩展型号。

　　管换热器 vs. 板式换热器对比

　　特性列管换热器板式换热器

　　结构管束+壳体，固定/浮头设计多层金属板片+密封胶条

　　承压能力高压（可达10 MPa以上）中低压（一般≤2.5 MPa）

　　适用介质高黏度、含颗粒、腐蚀性流体清洁液体（易堵塞）

　　清洗维护管程可机械清洗，壳程清洗较复杂拆装方便，但胶条易老化

　　传热效率较低（依赖管壁传热）高（板片湍流强化传热）

　　成本较高（材料用量大）较低（紧凑设计）

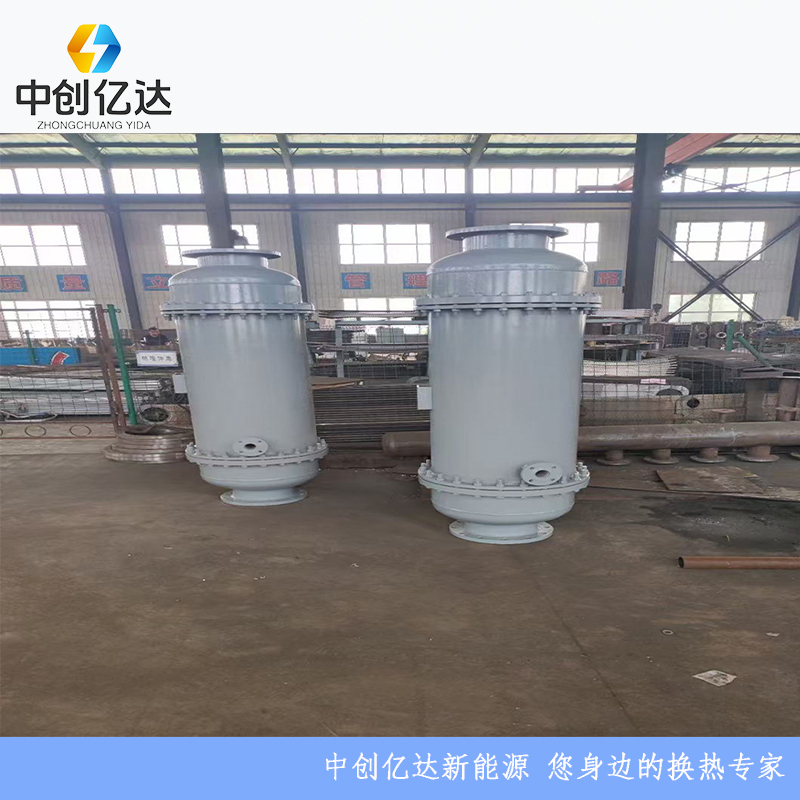

　　列管换热器核心结构

　　管束

　　材质：碳钢、不锈钢、铜合金、钛管（耐腐蚀介质）。

　　排列方式：三角形/正方形排布，影响流体湍流程度。

　　壳体

　　单壳程/多壳程设计，适应不同温差需求。

　　关键类型

　　固定管板式：结构简单，成本低，但热应力大。

　　浮头式：可补偿热膨胀，适合温差＞50℃工况。

　　U型管式：管束自由伸缩，耐高温高压。

　　换热机组选型关键参数

　　设计参数

　　换热量（kW）：根据热源（蒸汽/热水）及终端负荷计算。

　　一次侧/二次侧温度：如一次侧120℃/70℃（蒸汽），二次侧60℃/50℃（供暖回水）。

　　流量与压降：匹配水泵扬程（一般20-50mH?O），避免气蚀。

　　控制要求

　　温控精度：PID调节（±0.5℃）或ON/OFF控制（±2℃）。

　　自动化功能：变频水泵、故障报警、数据远传（Modbus协议）。

　　选型步骤

　　① 确定热源类型（蒸汽/高温水/电加热）；

　　② 计算系统总热负荷（Q=CMΔT）；

　　③ 选择换热器类型（板换效率高但易堵，管壳式耐脏）；

　　④ 配置水泵、阀门及控制系统。
