　　山特 3C3HD-40K 是城堡系列三进三出高频在线式 UPS，额定容量40KVA/40KW（输出功率因数1.0），专为中大型关键负载设计，具备高效节能、高可靠性与便捷运维特性，支持4 台并机与多类型电池适配。

　　一、核心定位与拓扑

　　项目 规格

　　产品类型 高频在线双变换 UPS（三进三出）

　　额定容量 40KVA/40KW（PF=1.0，有功功率无浪费）

　　拓扑技术 新一代 IGBT + 三电平技术，零毫秒无缝切换

　　防护等级 IP20

　　适用电网 三相 + N 线 + 地线（220/380V，230/400V，240/415V 可选）

　　二、关键电气参数（标准）

　　1. 输入参数

　　参数 数值

　　输入电压范围 线电压 201~478Vac；相电压 116~276Vac

　　输入频率 50/60Hz，范围 40~70Hz（电网适配）

　　输入功率因数 ≥0.99（有源 PFC，降低电网污染）

　　输入电流谐波 <3%（线性负载）；<5%（非线性负载）

　　旁路电压范围 线电压 338~458Vac；相电压 195~264Vac

　　2. 输出参数

　　参数 数值

　　输出电压 230/400Vac（三相 + N 线 + 地线）

　　电压稳定性 稳态 < 1%（稳压，适配精密负载）

　　频率误差 同步旁路频率范围 ±4Hz

　　过载能力 102~110% 负载：60 分钟；111~125% 负载：10 分钟；126~150% 负载：1 分钟

　　输出波形 纯净正弦波

　　3. 效率与节能

　　在线双变换模式效率：高达 96%

　　ECO 节能模式效率：高达 99%（智能自动切换，典型切换 2~4ms）

　　ECO 模式下仍提供浪涌保护，关键器件寿命更长

　　三、电池与充电管理

　　项目 规格

　　电池类型 兼容 VRLA 铅酸、AGM、胶体、NiCd、锂电池

　　电池电压 默认432V（±16~±22 节配置，适配范围 320~607V）

　　充电电流 50A（充电功率提升 4 倍，30 分钟可充至 80%）

　　充电模式 智能四段式（均充 / 浮充 / 休眠），延长电池寿命约 50%

　　特殊功能 支持 **-20℃低温冷启动 **，电池剩余容量 / 时间预测

　　四、物理规格

　　表格

　　项目 数值

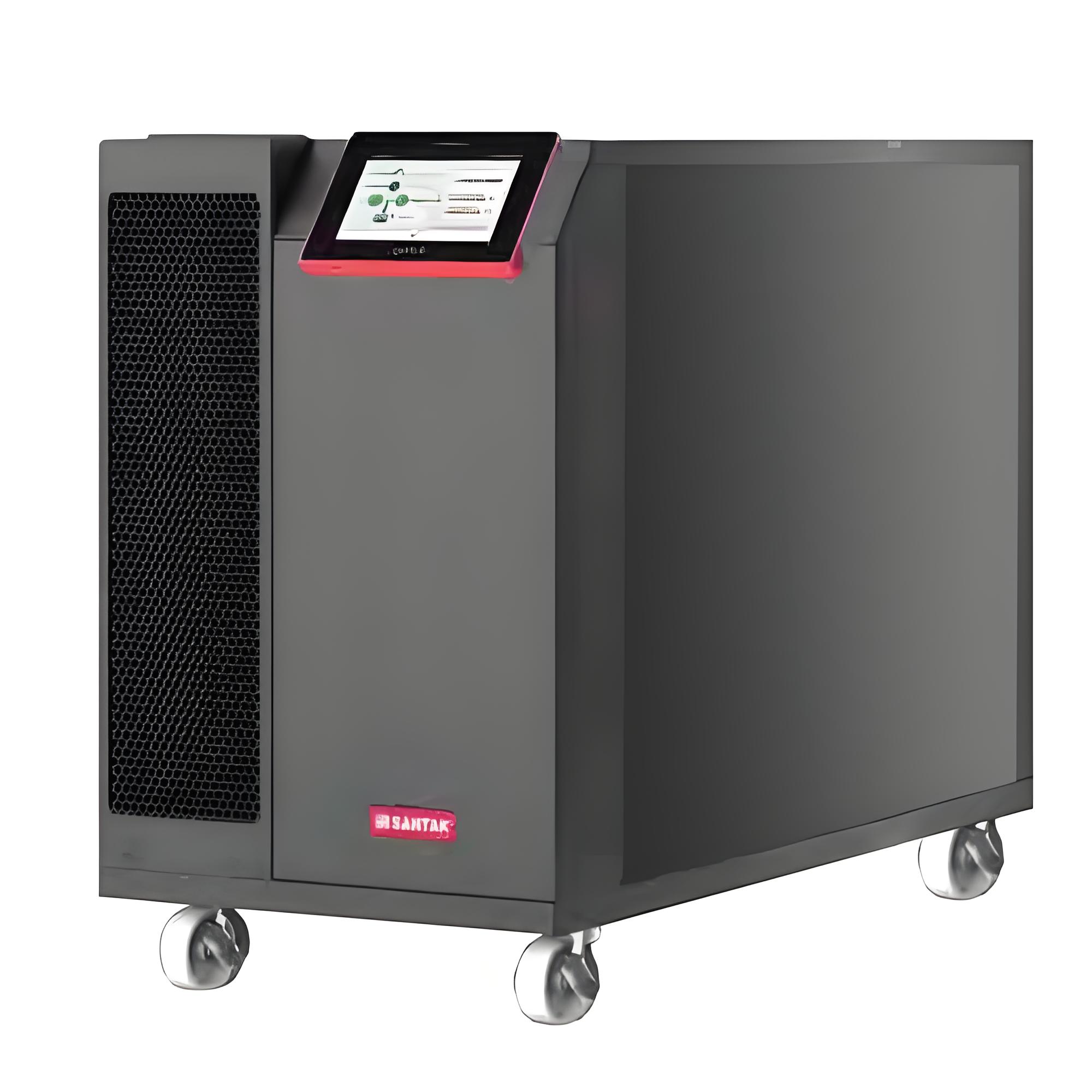

　　尺寸（W×D×H） 330×668×521mm（塔式，带灵活脚轮）

　　净重（不含电池） 45kg

　　毛重（不含电池） 55kg

　　散热方式 智能温控风扇，防尘网设计（UL94 防火标准）

　　五、核心功能亮点

　　高可靠性设计

　　模块化架构，MTTR<30 分钟，维护便捷

　　电容健康检测预警（实时温度侦测，故障前预警）

　　PCBA 三防涂层，适应盐雾 / 灰尘环境

　　无主从并机控制（4 台并机，环流小，无单点故障）

　　智能运维管理

　　全彩色触摸屏 + LED 状态指示，支持 1024 条日志查询

　　通讯接口：标配 RS485，可选二代千兆网络卡（SNMP/HTTP）、工业网关卡（MODBUS TCP/RTU）

　　智能虚拟负载测试，无需外接负载即可验证 UPS 性能

　　环境适应性

　　工作温度：0~40℃；储藏温度：-15~+55℃

　　湿度：5~95%（无凝露）

　　海拔：1000 米内无需降额，超 1000 米按 GB/T 3859.2 降容

　　六、典型应用场景

　　数据中心 / 机房：服务器、存储设备、云计算节点

　　行业：银行交易系统、交易所、ATM 网络

　　通信领域：5G 基站、核心网设备、数据中心

　　工业自动化：PLC 控制系统、机器人、精密生产线

　　医疗设备：CT、MRI、实验室精密仪器

　　交通能源：轨道交通控制、电力调度、新能源储能

　　七、选型与部署要点

　　负载匹配：输出 PF=1.0，可满额带载 40KW 有功负载，无需预留功率冗余

　　并机冗余：支持 4 台并机，可构建 N+1/N+2 冗余系统，提升供电可靠性

　　电池配置：根据后备时间需求，按 432V 电压规格核算电池数量（如 36 节 12V 铅酸电池串联）

　　环境要求：机房需通风良好，预留散热空间，定期清洁防尘网

　　管理集成：建议选配网络管理卡，实现远程监控、告警与自动关机

　　山特 3C3HD-40K 是城堡系列新一代三进三出高频在线式 UPS，额定容量40KVA/40KW（输出功率因数1.0），专为中型数据中心、工业控制与关键商业负载设计，兼顾高效节能与高可靠性。

　　一、核心电气参数

　　参数类别 规格详情

　　额定功率 40KVA/40KW（输出功率因数 1.0）

　　拓扑结构 双变换在线式，高频 IGBT，三电平技术

　　输入特性 ?接线：三相 + N + 地

　　?电压范围：201~478Vac（线电压）

　　?频率范围：40~72Hz

　　?功率因数：≥0.99

　　?THDI：<2%（线性负载），<5%（非线性负载）

　　输出特性 ?电压：220/380Vac（默认），可选 230/400Vac、240/415Vac

　　?稳压精度：<1%（稳态）

　　?频率：50/60Hz

　　?过载能力：102~110%/60 分钟，111~125%/10 分钟，126~150%/1 分钟

　　效率表现 ?在线双变换模式：高达 96-97%

　　?ECO 节能模式：高达 99%

　　电池系统 ?类型：兼容 VRLA 铅酸（AGM / 胶体）、镍镉、锂电池

　　?电压：320V~607V（默认 432V，约 36 节 12V 电池）

　　?充电电流：50A

　　并机能力 支持 4 台并联，实现 N+X 冗余

　　二、结构与物理规格

　　项目 规格

　　尺寸（宽 × 深 × 高） 330mm×668mm×521mm

　　净重（不含电池） 45kg

　　噪音水平 <78.8dB（1 米处）

　　防护等级 IP20

　　冷却方式 智能温控风扇

　　三、核心功能与优势

　　高效节能：三电平 IGBT 技术，ECO 模式效率达 99%，长期使用大幅降低电费开支

　　内模块化设计：维修便捷，MTTR<30分钟，单模块故障不影响系统运行（低负载时）

　　智能电池管理：

　　支持 - 20℃低温启动与自适应放电截止电压

　　电容健康状态实时监测与预警

　　智能运维功能：

　　虚拟负载测试（无需外接负载验证性能）

　　5 英寸彩色触摸屏，直观显示运行状态与参数

　　远程监控接口（SNMP/Modbus）

　　工业级可靠性：

　　油浸式电容与重载加固框架，功率密度 0.62kW/kg

　　智能电容预警，避免突发停机

　　四、适用场景

　　中型数据中心 / 计算机机房

　　工业自动化控制系统

　　医疗影像设备（CT/MRI）

　　精密实验室仪器

　　 / 通信关键业务系统

　　交通枢纽指挥中心

　　五、关键选型提示

　　负载匹配：40KW 满功率输出，适合总功率≤36KW 的关键负载（预留 10% 余量）

　　电池配置：根据后备时间需求选择电池容量，标准配置约 36 节 12V/100Ah 电池可提供约 15 分钟满载后备

　　安装环境：需通风良好，温度 0~40℃，湿度 20~90%（无冷凝）

　　扩容规划：支持 4 台并联，可从单机逐步升级至 N+1 冗余系统

　　总结：

　　3C3HD-40K 以 1.0 输出功率因数、99% 超高效率与模块化设计，成为 40KVA 级 UPS 的优选方案，特别适合对电力质量与运行成本敏感的中型企业用户。

　　山特城堡系列 3C3HD-40K 是一款三进三出在线式高频 UPS 电源，额定容量40KVA/40KW（输出功率因数1.0），主打高效节能、高可靠性和灵活扩展性，适用于中小型数据中心、工业自动化、通信等关键负载场景。

　　一、核心电气参数

　　参数类别 详细规格

　　额定容量 40KVA/40KW (输出功率因数 1.0)

　　拓扑结构 在线双变换高频 IGBT 三电平技术

　　输入 三相 + N 线 + 地线，电压范围 201-478Vac，频率 40-72Hz，功率因数≥0.99，THDI<3%

　　输出 三相 + N 线 + 地线，230/400Vac (220/380V 可选)，稳压精度 < 1%，频率 50/60Hz (±0.1Hz)，THD<1%(线性负载) 山特

　　效率 在线双变换模式96%，ECO 节能模式99%

　　过载能力 102-110% 负载 60 分钟，111-125% 负载 10 分钟，126-150% 负载 1 分钟

　　电池 兼容 VRLA 铅酸、镍镉、锂电池，默认 432V (36 节 12V 电池)，充电电流 50A

　　并机能力 支持4 台并机，实现 N+X 冗余

　　二、产品特点与优势

　　高效节能：三电平 IGBT 技术大幅降低损耗，ECO 模式效率高达 99%，长期使用可显著减少电费开支。

　　高可靠性：内部模块化设计，MTTR<30 分钟，支持热插拔维护；智能电容预警和虚拟负载测试功能，提前发现潜在故障。

　　灵活扩展：支持 4 台并机冗余，适应负载增长需求；兼容多种电池类型，支持铅酸 / 锂电混合储能。

　　智能管理：5 英寸彩色触摸屏，直观显示运行状态；支持远程监控和 Web/SNMP 管理，可实现。

　　紧凑设计：机身尺寸仅 330×668×521mm，不含电池净重 45kg，相比同功率传统机型体积和重量大幅减小。

　　环境适应性：支持 - 20℃冷启动，适应极端环境；工作温度 0-40℃，湿度 5-95%(无冷凝)。

　　三、适用场景

　　中小型数据中心和计算机机房

　　工业自动化控制系统和精密仪器

　　、银行和通信行业 (5G 基站)

　　医疗设备和实验室仪器

　　交通枢纽和关键业务服务器

　　四、物理规格与接口

　　表格

　　项目 规格

　　尺寸 (W×D×H) 330mm×668mm×521mm

　　净重 45kg (不含电池)

　　噪音 <78.8dB (1 米处)

　　接口 干接点、RS232、USB、SNMP 卡扩展槽

　　防护等级 IP20

　　五、管理功能与安全保护

　　保护功能：过压、欠压、过载、短路、过热、电池低压、逆变器故障等全面保护

　　智能电池管理：自适应放电截止电压，延长电池寿命；支持电池组温度补偿

　　远程监控：支持 Modbus、SNMP 协议，可通过 Web 浏览器或专用软件远程管理和监控 UPS 状态

　　六、总结

　　山特 3C3HD-40K 是一款高性能、高效率的三进三出在线式 UPS 电源，以其1.0 输出功率因数、99% ECO 效率和模块化设计等特点，成为中小型关键负载的理想电力保护解决方案。其灵活的扩展能力和智能管理功能，可满足不同行业用户的长期发展需求。

　　山特 3C3HD-40K 是城堡系列新一代三进三出高频在线式 UPS 电源，额定容量40KVA/40KW（输出功率因数1.0），专为中小型数据中心、工业自动化等关键负载设计，具备宽输入范围、高可靠性和智能管理特性。

　　一、核心技术参数

　　参数类别 技术指标

　　UPS 类型 三进三出在线式，双变换拓扑结构，高频 IGBT 整流 / 逆变

　　额定容量 40KVA（视在功率），40KW（有功功率），输出功率因数 1.0

　　输入规格 三相 + N+PE，线电压 201-478Vac，频率 40-72Hz，功率因数≥0.95

　　输出规格 三相 + N+PE，默认 230/400Vac，可切换 220/380Vac，频率 50/60Hz，稳态电压波动 < 1%

　　转换时间 0ms（零中断），负载始终由逆变器供电

　　过载能力 102-110%/60min，111-125%/10min，126-150%/1min，200%/10

　　效率表现 在线模式高达 96%，ECO 模式高达 99%

　　电池配置 直流电压 320-607V（默认 432V），外接电池组，支持冷启动和黑启动

　　物理尺寸 330×690×975mm（宽 × 深 × 高），净重 90kg

　　环境适应 工作温度 0-40°C，湿度 5-95%（无冷凝），海拔 < 1000m 无需降额

　　二、核心技术特点

　　1. 高可靠性设计

　　纯在线双变换架构：确保市电中断时零切换时间，负载不受任何影响

　　N+1 冗余并机：最多支持 4 台并机运行，提高系统可用性，轻松扩展容量

　　智能电池管理：内置温度补偿，支持铅酸 / 锂电混合储能，延长电池寿命达 50%

　　多重保护机制：过压、欠压、过载、短路、过温等全面保护，适应恶劣电网环境

　　2. 高效节能与电网友好

　　宽输入电压范围：201-478Vac，大幅减少电池放电次数，延长电池寿命

　　ECO 经济模式：效率提升至 99%，显著降低运行成本，适合长期稳定负载

　　高输入功率因数：≥0.95，减少电网谐波污染，提高能源利用率

　　3. 智能监控与管理

　　LCD 触摸屏：直观显示运行状态、参数设置和故障信息

　　丰富通讯接口：标配 RS232、USB，可选 SNMP 卡，支持远程监控和 Web 管理

　　电池冷启动功能：在无市电情况下，可通过电池直接启动 UPS，保障应急供电

　　三、适用场景

　　中小型数据中心：服务器集群、存储设备、网络核心设备的持续供电保障

　　工业自动化：PLC 控制系统、DCS 系统、精密生产设备，应对电网波动和瞬时冲击

　　 / 通信：银行服务器、ATM 机集群、5G 基站，确保业务连续性

　　医疗设备：CT 机、MRI、生命支持系统，提供纯净稳定电力，保障医疗安全

　　交通 / 能源：轨道交通信号系统、炼化厂控制系统，适应恶劣电网环境

　　四、配置与选购要点

　　基础配置：单主机不含电池，需根据备用时间需求选配相应容量的电池组（默认 384V 直流）

　　备用时间计算：按 80% 负载率（32KW）配置电池，1 小时备用约需 100Ah×32 节电池组

　　安装要求：需电工安装，预留足够散热空间，建议配置输入输出配电柜和防雷模块
