广西山特UPS电源3C3HD-30K双变换在线式30KVA配置参数

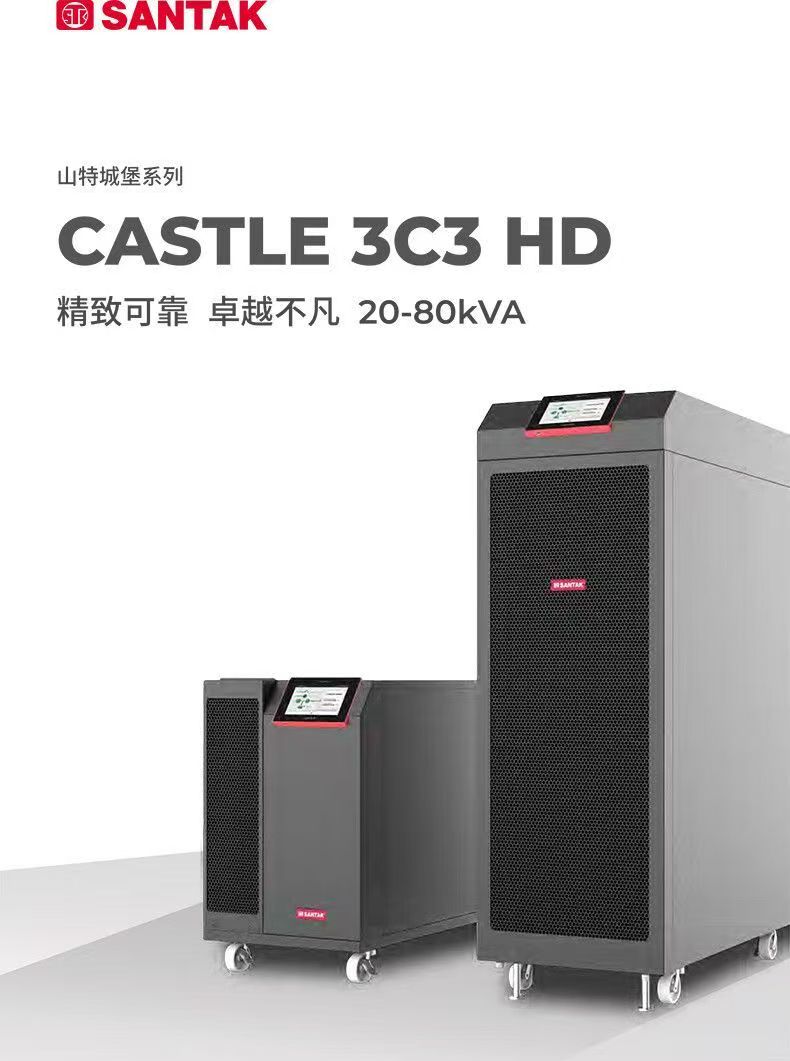

　　山特 3C3HD-30K 是城堡系列 CASTLE 3C3 HD的创新升级产品，为三进三出高频在线式 UPS，额定容量30KVA/30KW（功率因数 1.0），采用三电平 IGBT 拓扑结构，主打高效、紧凑、高可靠，适用于中小型数据中心、关键负载保护场景。一、核心技术参数参数类别 具体规格UPS 类型 三进三出高频在线式，双转换模式额定容量 30KVA/30KW（输出功率因数 1.0）输入参数 ?电压范围：380V±25%（201-478VAC），50% 负载时低至 116-276VAC频率范围：42-70Hz（兼容 50/60Hz 电网）功率因数：≥0.99谐波失真：

　　山特城堡系列三相在线式高频塔式 UPS，额定容量30KVA/30KW，输出功率因数1.0，专为中小型数据中心、精密机房及关键工业设备设计，提供高可靠电力保障。

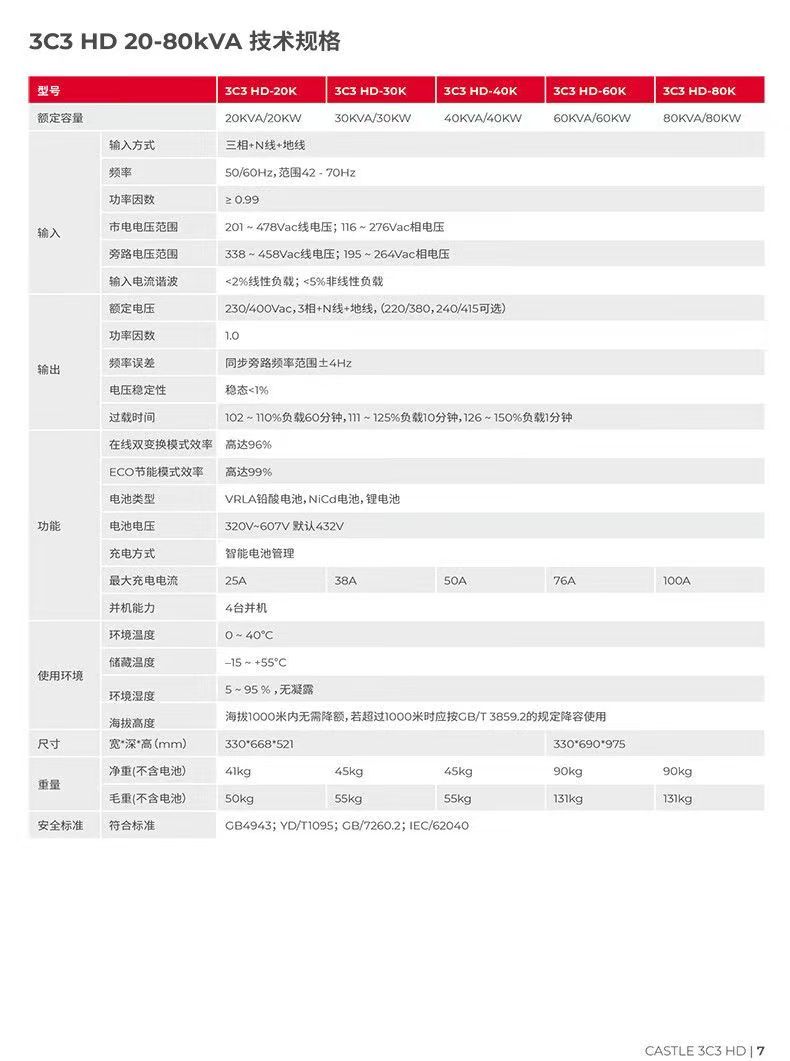

　　一、基础规格与电气参数

　　参数类别 详细规格

　　基本信息 型号：3C3HD-30K

　　类型：在线双变换高频塔式 UPS

　　额定容量：30KVA/30KW

　　输出功率因数：1.0（较传统机型提升 10% 带载能力）

　　输入特性 电压范围：264-484Vac（线电压），三相三线输入

　　频率范围：42-70Hz

　　功率因数：>0.95

　　适应能力：可应对 ±30% 电压波动、≤45% 电压跌落（15000ms）、≤30% 三相不平衡

　　输出特性 电压：230/400Vac（三相 + N + 地线），220/380、240/415 可选

　　频率：50Hz（默认）/60Hz，精度 ±0.1%

　　电压稳定性：稳态 < 1%，瞬态 < 5%

　　总谐波失真：线性负载 < 2%，非线性负载 < 5%

　　同步旁路：频率范围 ±4Hz，切换时间 2-4ms

　　效率表现 双变换模式：96%

　　ECO 节能模式：99%（市电稳定时自动切换）

　　过载能力 102-110% 负载：60 分钟

　　111-125% 负载：10 分钟

　　126-150% 负载：1 分钟

　　150% 以上：立即转旁路或关机保护

　　物理尺寸 宽 × 深 × 高：330×668×521mm

　　占地面积：0.17㎡（较传统机型减少 50%）

　　净重：45kg

　　安装方式：塔式 / 落地式

　　环境要求 工作温度：0-40℃

　　存储温度：-15~+55℃

　　相对湿度：5-95%（无凝霜）

　　海拔：≤1000m（无需降额），>1000m 每升高 100m 降额 1%

　　二、核心技术特点

　　高效能三电平拓扑

　　采用新一代 IGBT 及优化三电平逆变器技术，降低开关损耗，提升转换效率

　　双变换模式 96% 高效运行，ECO 模式达 99%，长期使用大幅降低能耗成本

　　输出品质

　　输出电压精度 ±1%，频率稳定性 ±0.1%，为精密负载提供低波动、低干扰电力

　　隔离市电不稳定因素，保护服务器、存储设备等关键 IT 负载免受电网污染

　　灵活电池适配

　　兼容 VRLA 铅酸、AGM、胶体、NiCad 及锂电池等多种储能系统

　　电池电压适配范围广，支持多组电池并联扩展后备时间

　　智能电池管理功能，延长电池使用寿命，提供充放电保护与状态监测

　　智能运维设计

　　支持并联扩容（最多 4 台），满足负载增长需求

　　模块化设计，MTTR（平均修复时间）<30 分钟，维护便捷

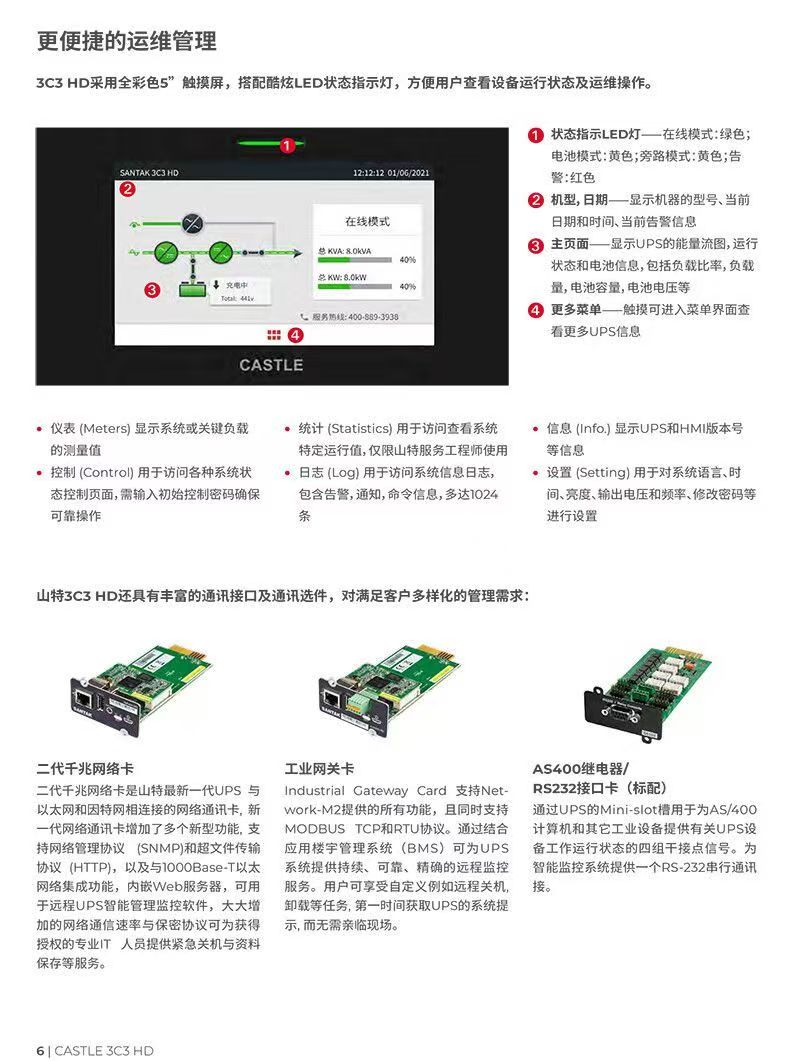

　　7 英寸彩色触摸屏，直观操作与状态监控山特

　　标配 RS232、USB、干接点接口，可选 SNMP 卡实现远程监控

　　全面保护机制

　　具备过载、过压、欠压、短路、过热等多重保护功能

　　输入浪涌保护，抵御雷击和电网尖峰干扰

　　电池反向保护、过充过放保护，防止电池损坏

　　三、典型应用场景

　　中小型数据中心 / 计算机机房：为服务器、存储、网络设备提供持续电力保障，支持 7x24 小时稳定运行

　　通信行业 / 5G 基站：保护核心通信设备，确保信号传输不中断

　　机构：保障银行、交易系统数据安全，防止断电导致交易失败

　　工业自动化：支持生产线控制设备、PLC 系统、精密仪器稳定运行

　　医疗设备：为诊断仪器、生命支持系统提供洁净电力，确保医疗安全

　　交通枢纽：保障机场、铁路调度系统、监控设备正常运行

　　四、选型与配置建议

　　负载评估

　　计算总负载功率，预留 20-30% 冗余（30KW 机型建议带载 24-27KW）

　　区分线性负载与非线性负载比例，确保 UPS 输出谐波抑制能力匹配

　　电池配置

　　根据后备时间需求选择电池数量与容量（30KVA 机型通常配置 32 节 12V 电池）

　　锂电池配置需选择兼容的 BMS 系统，确保充放电安全

　　安装环境

　　确保机房通风良好，温度控制在 25℃左右（每升高 10℃电池寿命减半）

　　预留维护空间，建议 UPS 周围至少保持 50cm 空隙

　　监控管理

　　标配接口满足基础监控需求，大型机房建议选配 SNMP 卡实现远程管理

　　定期进行 UPS 自检与电池容量测试，确保应急状态下正常工作

　　五、总结

　　山特 3C3HD-30K UPS 凭借高功率密度、高效节能、灵活扩展等特性，成为中小型关键负载电力保护的理想选择。其 1.0 输出功率因数与 96% 双变换效率，在保障供电质量的同时降低运营成本；模块化设计与智能管理功能，大幅提升系统可用性与运维便捷性。

　　山特 3C3HD-30K 是城堡系列三进三出在线式高频 UPS，额定容量30KVA/30KW，专为关键负载提供高可靠电力保障，是中小型数据中心、工业自动化等场景的理想选择。

　　一、核心参数总览

　　参数类别 关键指标

　　基本规格 在线式双转换，三进三出，额定功率 30KVA/30KW，输出功率因数 1.0

　　效率表现 双变换模式：96%，ECO 模式：99%

　　输入特性 电压范围：201-478Vac（线电压），50% 负载时低至 116-276Vac；频率：42-70Hz；功率因数≥0.99

　　输出特性 电压：230/400Vac，精度 ±1%；频率：50/60Hz，稳定性 ±0.1%；THD<5%（非线性负载）

　　电池配置 支持铅酸 (AGM / 胶体)、镍镉、锂电池；电压范围 320-607V（默认 432V），充电电流 38A

　　物理规格 尺寸 330×668×521mm，重量 45kg，防护等级 IP20

　　过载能力 102-110% 负载：60 分钟；111-125% 负载：10 分钟；126-150% 负载：1 分钟

　　二、核心技术优势

　　1. 高效节能设计

　　采用新一代 IGBT 及优化电路拓扑，显著降低运行能耗山特

　　ECO 模式下效率达 99%，适合市电稳定环境，兼顾节能与快速切换（2-4ms）

　　输入谐波 < 2%（线性负载），减少电网污染，提高供电质量

　　2. 智能管理系统

　　内置 SNMP 网络，支持远程实时监测电压、负载、电池状态

　　7 英寸彩色触摸屏，便捷操作与故障诊断

　　支持 PowerMaster 软件集中管理多台 UPS，实现远程控制与事件记录

　　智能电池管理 (ABM)，温度补偿充电，延长电池寿命 30% 以上

　　3. 高可靠性架构

　　双变换纯在线式设计，负载始终与市电隔离，提供零中断供电保障

　　内模块化设计，MTTR<30 分钟，维护便捷

　　宽温运行能力 (0-40℃)，适应多种环境条件

　　多级保护机制：浪涌防护、过压 / 欠压隔离、短路保护、过载保护

　　4. 灵活适配能力

　　支持双市电输入，提升供电冗余

　　兼容多种电池类型（铅酸 / 镍镉 / 锂电），满足不同场景储能需求

　　可配置三进单出或三进三出模式，适配不同负载类型

　　50% 负载时输入电压范围低至 116-276Vac，适应偏远地区电网波动

　　三、典型应用场景

　　数据中心与云计算：为服务器集群、存储设备提供纯净电力，保障核心业务零中断

　　工业制造：半导体生产线精密仪器保护，防护电压骤降对生产设备的影响

　　医疗系统：MRI、CT 等医疗设备供电，满足手术室、ICU 等关键区域电力保障需求

　　通信基础设施：5G 基站、传输节点备用电源，相位平衡技术确保各相电压波动≤3%

　　与公共设施：银行核心业务系统、交通信号系统、广播电视传输设备

　　四、选购建议

　　根据负载类型选择合适电池配置（建议铅酸电池组：36 节 12V/100Ah）

　　考虑未来扩容需求，预留 15-20% 功率余量

　　关键场景建议配置冗余系统（N+1）提升可靠性

　　五、运维与维护提示

　　电池管理：定期检查电池电压与温度，避免深度放电（建议放电深度 < 80%）

　　环境要求：保持工作环境清洁，温度控制在 20-25℃，湿度 50-60% 无凝霜

　　定期维护：每季度进行一次 UPS 自检，每年进行一次全面维护

　　总结：山特 3C3HD-30K 以高可靠性、高效节能、智能管理为核心优势，凭借 30KVA/30KW 的功率输出和灵活的配置能力，为各行业关键负载提供全面电力保障解决方案。

　　山特 3C3HD-30K 是城堡系列 CASTLE 3C3 HD的创新升级产品，为三进三出高频在线式 UPS，额定容量30KVA/30KW（功率因数 1.0），采用三电平 IGBT 拓扑结构，主打高效、紧凑、高可靠，适用于中小型数据中心、关键负载保护场景。

　　一、核心技术参数

　　参数类别 具体规格

　　UPS 类型 三进三出高频在线式，双转换模式

　　额定容量 30KVA/30KW（输出功率因数 1.0）

　　输入参数 ?电压范围：380V±25%（201-478VAC），50% 负载时低至 116-276VAC

　　频率范围：42-70Hz（兼容 50/60Hz 电网）

　　功率因数：≥0.99

　　谐波失真：<2%（线性负载），<5%（非线性负载）

　　输出参数 ?电压：230/400VAC（三相四线制）

　　频率：50/60Hz（与输入同步或内部振荡）

　　电压稳定度：±1%

　　波形失真：<3%（线性负载），<5%（非线性负载）

　　效率表现 ?双变换模式：96%

　　ECO 节能模式：99%

　　电池配置 外接铅酸蓄电池（AGM / 胶体）或锂电池，电池电压可灵活配置

　　物理特性 ?体积：相比传统机型减少约 50%，功率密度提升 50%

　　噪音：满载约 60dB（1 米处）

　　防护等级：IP20

　　支持热插拔维护，MTTR<30 分钟

　　过载能力 ?110% 负载：60 分钟

　　125% 负载：10 分钟

　　150% 负载：1 分钟

　　二、核心技术优势

　　高效节能设计：三电平 IGBT 拓扑结构，ECO 模式效率达 99%，大幅降低运行成本，相比传统机型年省电费近万元。

　　宽幅电网适应：超宽输入电压 / 频率范围，适应恶劣电网环境，减少电池放电次数，延长电池寿命。

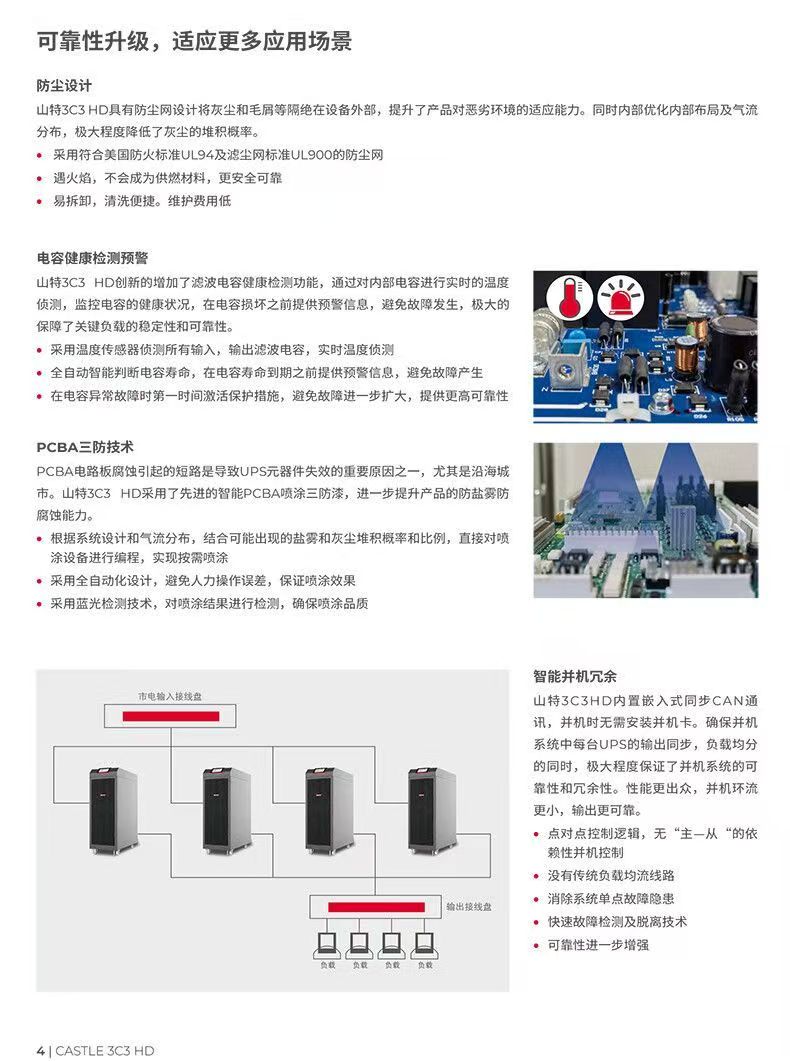

　　高可靠冗余：支持8 台并联冗余运行，可构建 N+1/N+2/N+N 系统，提升供电可靠性，单台故障不影响整体供电。

　　智能电池管理：具备电池监测、充电优化、过充 / 过放保护功能，延长电池寿命达 50%。

　　便捷运维：7 寸彩色触摸屏，支持远程监控（SNMP/Modbus 协议），热插拔模块设计，维护时间 < 30 分钟。

　　相位平衡技术：确保各相电压波动≤3%，适合三相不平衡负载场景。

　　三、典型应用场景

　　数据中心 / 机房：服务器集群、存储设备、网络核心设备保护。

　　系统：银行核心交易系统、ATM 机、支付终端不间断供电。

　　医疗行业：MRI、CT 等医疗设备，手术室、ICU 关键区域电力保障。

　　通信领域：5G 基站、传输节点、数据机房后备电源。

　　工业控制：智能制造产线、自动化控制系统、精密仪器保护。

　　公共设施：交通信号系统、广播电视传输、应急指挥中心。

　　四、产品定位与价值

　　3C3HD-30K 是山特针对中大型关键负载推出的新一代高效 UPS，相比 3C3PRO 系列，在效率、体积、功率密度上全面升级，特别适合对空间和能耗有严格要求的现代化机房与数据中心。其核心价值在于：

　　全时段电力保障：双转换模式提供纯净正弦波输出，隔离电网干扰

　　降低总拥有成本：高效率 + 长电池寿命 + 低维护成本

　　灵活扩展能力：支持并联扩容，满足业务增长需求

　　智能管理：远程监控 + 预测性维护，减少人工干预

　　山特 3C3HD-30K 是城堡系列三进三出高频在线式 UPS，额定容量30KVA/30KW（输出 PF=1.0），主打高效率、高可靠性、宽电网适配，专为中小型数据中心、工业精密设备、医疗系统等关键负载设计。

　　一、核心规格与关键参数

　　类别 参数项 具体数值

　　基本规格 机型类型 高频在线式，三进三出（三相五线制）

　　额定容量 30KVA/30KW（输出功率因数 1.0）

　　转换时间 0ms（双变换在线架构，无中断）

　　输入输出电压 输入：380VAC±25%；输出：380VAC/220VAC

　　电网适配 输入电压范围 三相线电压：201-478Vac；50% 负载时相电压低至 116-276Vac

　　输入频率范围 40-72Hz（自适应）

　　输入功率因数 ≥0.99

　　输入电流谐波 线性负载 < 2%，非线性负载 < 5%

　　效率表现 在线双变换效率 96%

　　ECO 节能模式效率 99%

　　输出性能 稳态电压精度 <1%

　　频率精度 50/60Hz±0.1%

　　过载能力 102-110%：60 分钟；111-125%：10 分钟；126-150%：1 分钟
