| 型号 |
SPM15KL-33 |
工作原理 |
在线式 |
| 使用环境 |
商业级UPS |
频率 |
高频 |
| 加工定制 |
否 |
设备类型 |
在线式UPS |
| 是否支持一件代发 |
支持 |
OEM |
不可OEM |
| 货源类别 |
现货 |
产品认证 |
CE |
| 输入电压范围 |
380 |
输出电压范围 |
220 |
| 输出功率 |
15000 |
备用时间 |
60 |
| 转换时间 |
0 |
效率 |
99 |
| 工作温度范围 |
0-40 |
重量 |
29 |
| 调制方式 |
脉冲调频调宽式 |
电源类型 |
AC/DC电源 |
| 工作频率 |
50HZ |
工作湿度 |
40 |
| 规格 |
15KVA |
电源名称 |
施耐德 |
| 是否跨境货源 |
否 |
系列 |
SPM |
| 厂家 |
施耐德ups电源 |
|

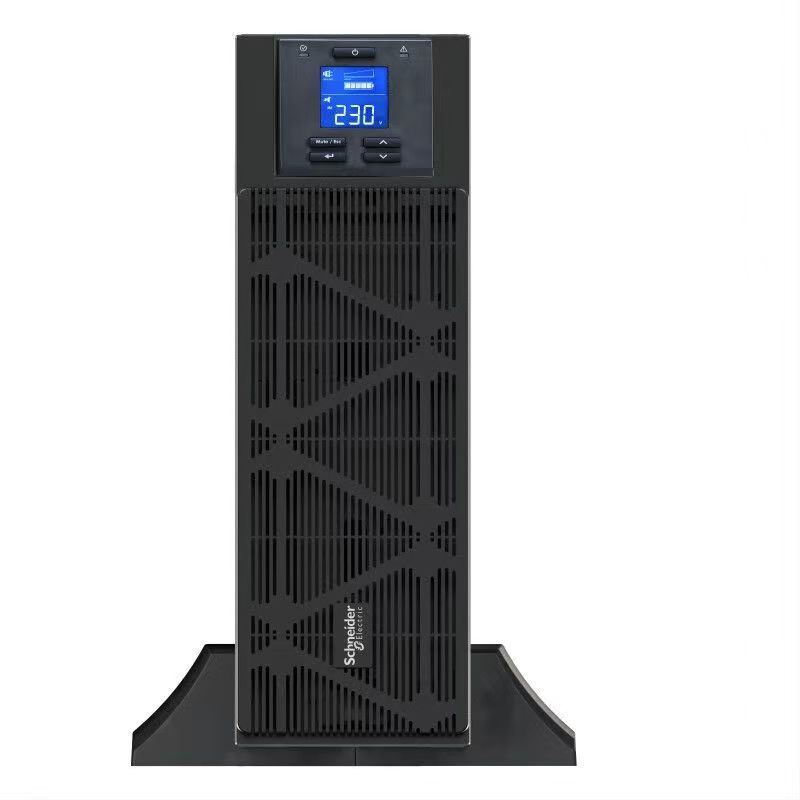

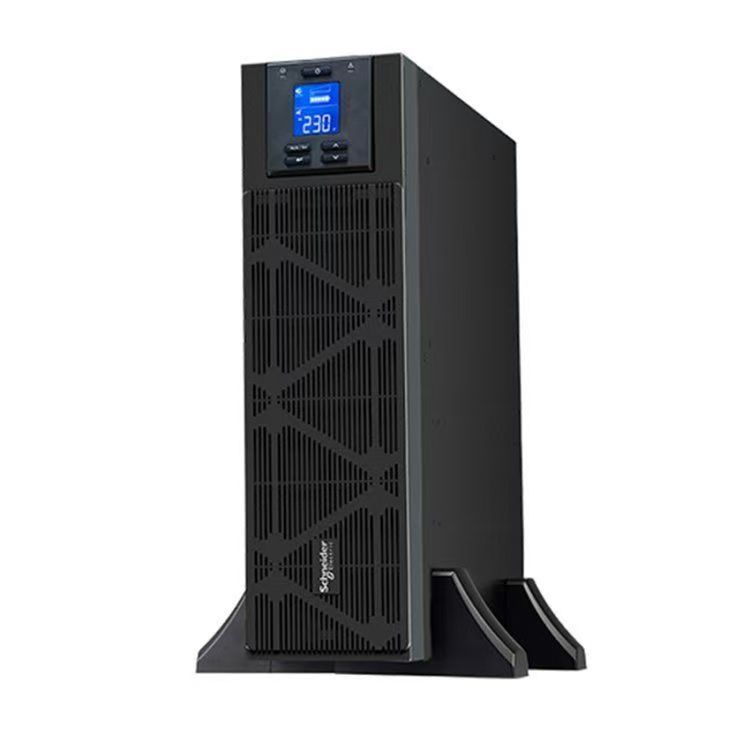

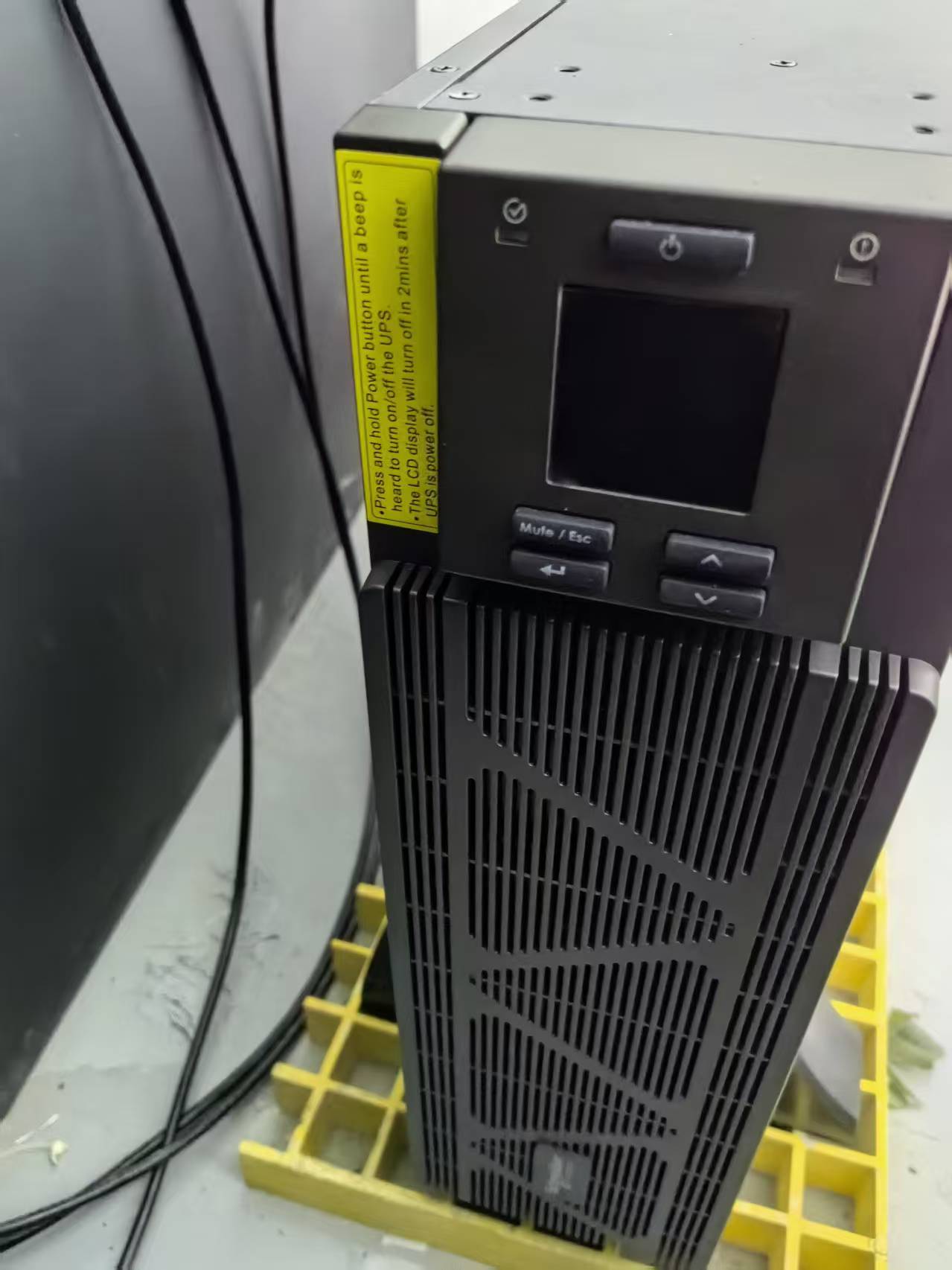

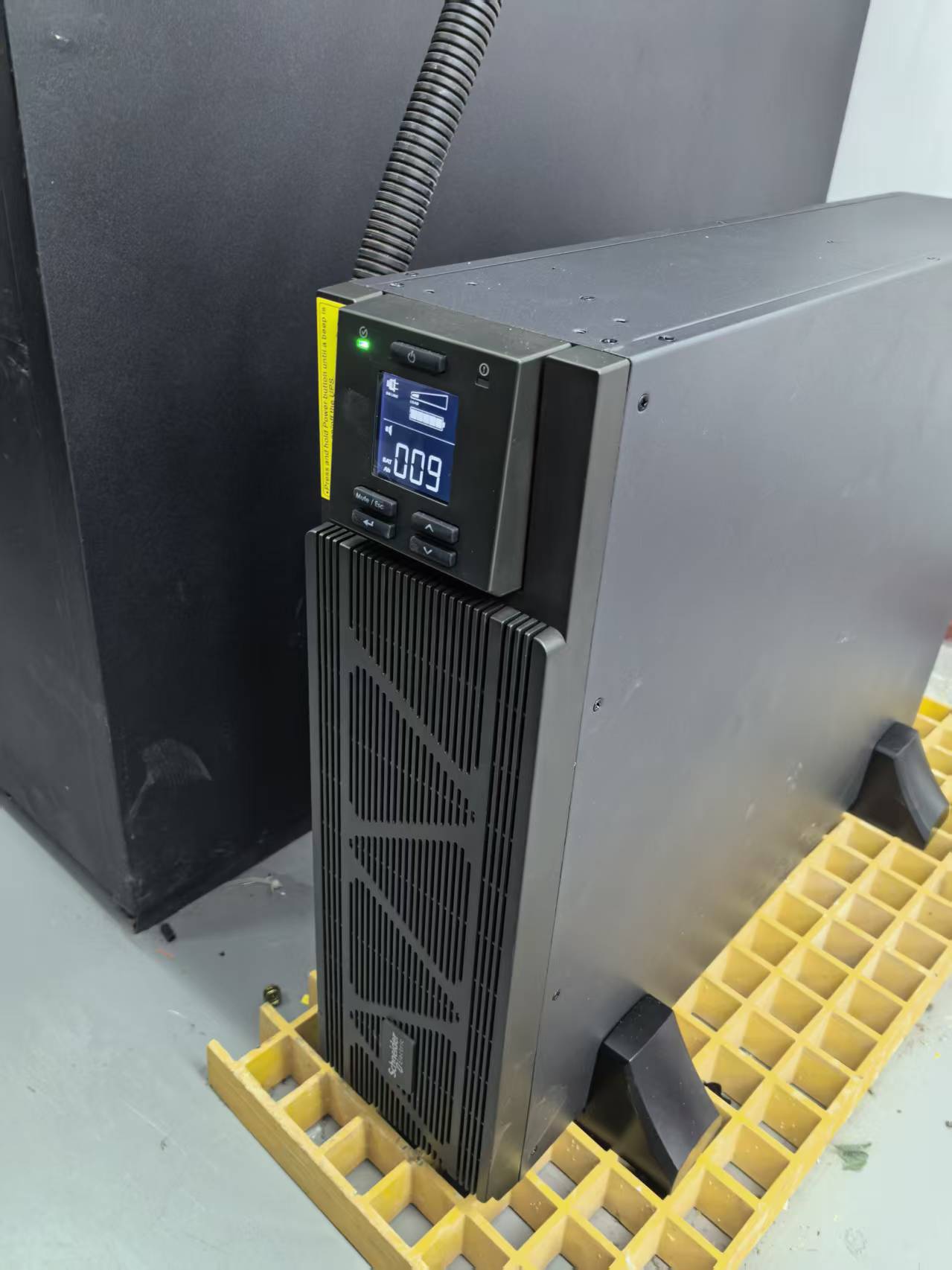

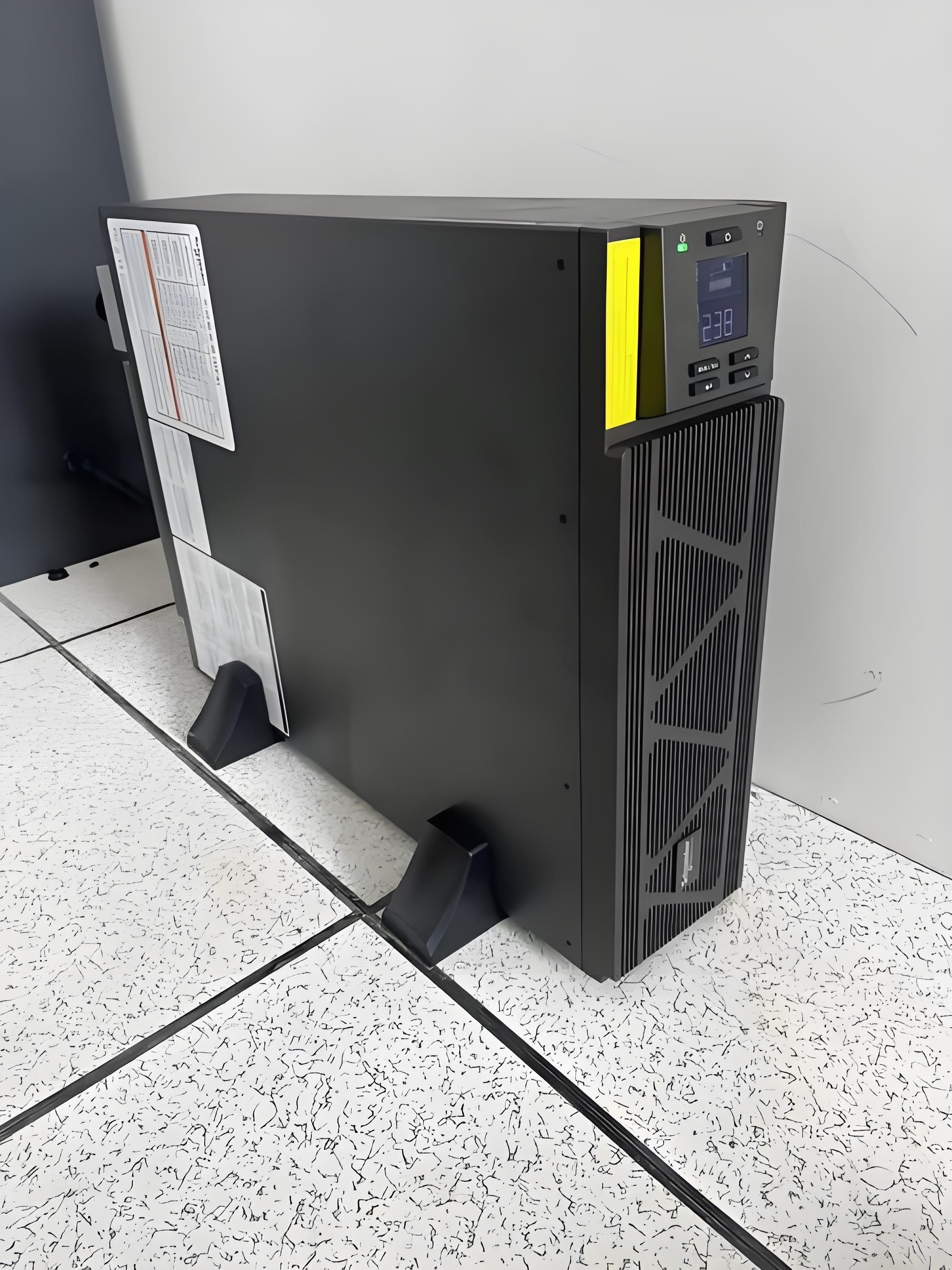

施耐德 UPS 电源 SPM15KL-33 详细参数
一、型号解析
| 型号部分 | 含义 |
|---|---|
| SPM | 产品系列（SP 系列在线式 UPS） |
| 15K | 额定功率 15,000VA（15kVA） |
| L | 长延时机型，无内置电池，需外接电池组 |
| 33 | 三相输入，三相输出（3:3） |

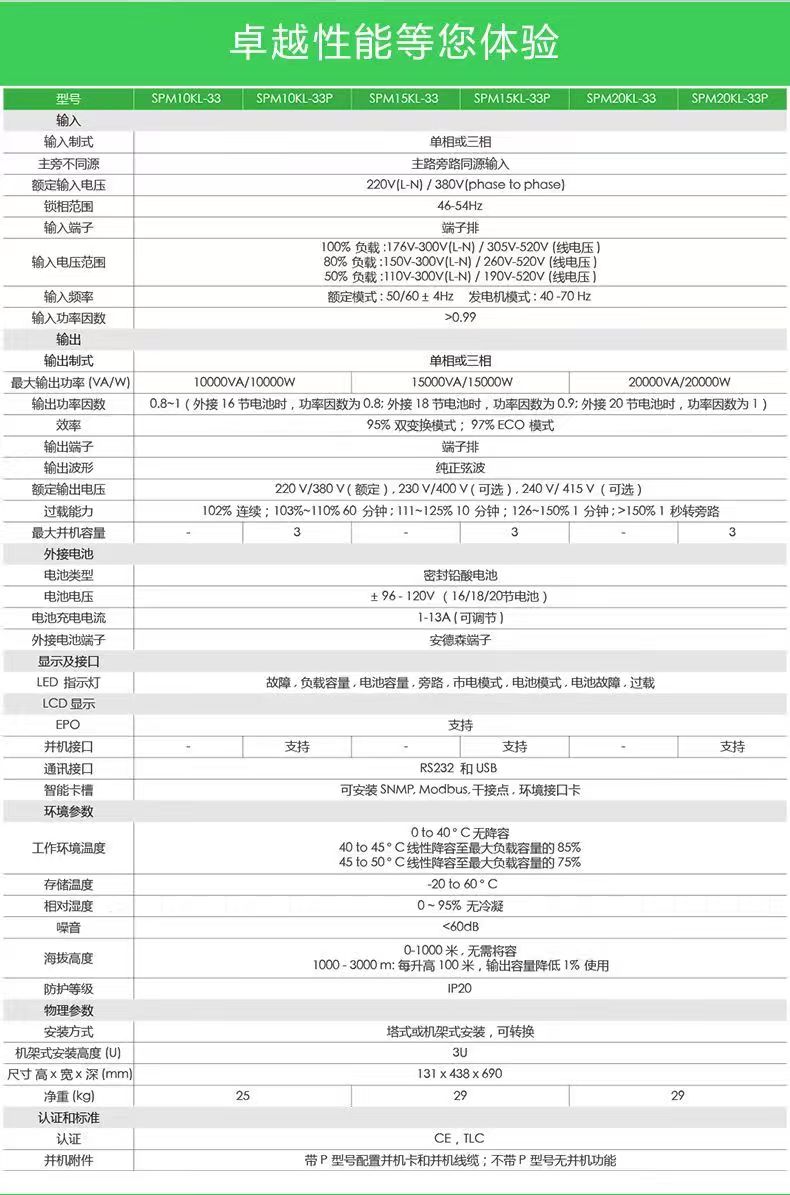

二、核心技术参数
1. 基本规格
| 参数 | 数值 |
|---|---|
| UPS 类型 | 双转换在线式高频机 |
| 额定容量 | 15kVA/15kW（部分资料显示 13.5kW，以为准） |
| 输出波形 | 弦波 |
| 转换效率 | 满载约95% |
| 输入 / 输出制式 | 三相 380-415V 输入，三相输出（可设置为 220V/230V/240V） |
| 输入频率 | 50/60Hz（锁相范围 45-55Hz/56-66Hz） |
| 输出频率 | 50/60Hz（±3Hz，同步市电） |
| 功率因数 | 输入 0.99，输出 0.9 |
2. 电压范围
| 负载百分比 | 输入电压范围 |
|---|---|
| 100% | 176V-300V（三相） |
| 80% | 150V-300V（三相） |
| 50% | 110V-300V（三相） |
3. 电池配置
| 参数 | 数值 |
|---|---|
| 外接电池节数 | 可调（16~20 节 12V 电池） |
| 电池电压 | 标称 192V（16 节）~240V（20 节） |
| 充电电流 | 可调，适应不同容量电池组 |
4. 物理与环境参数
| 参数 | 数值 |
|---|---|

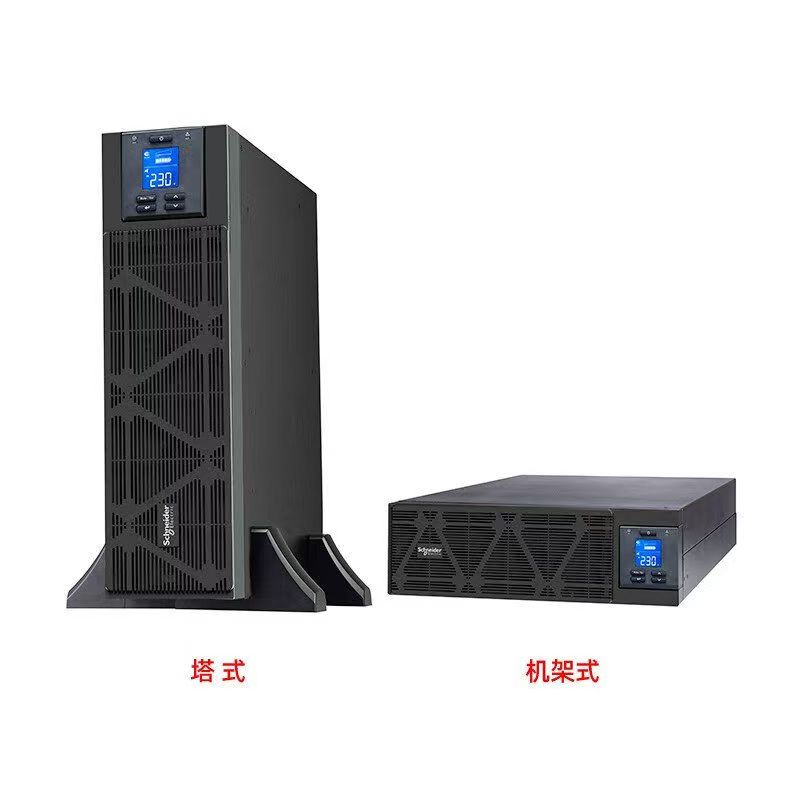

| 安装方式 | 塔式 / 机架式3U可转换 |
| 噪音水平 | 约 65dBA |
| 散热方式 | 独立风道，后置高速智能调速风扇 |
| 防护等级 | IP20 |
| 工作温度 | 0-40℃ |
5. 过载能力
| 过载百分比 | 持续时间 |
|---|---|
| 105% | 长期运行 |
| 125% | 10 分钟 |
| 150% | 1 分钟 |
| 200% | 10 秒 |
三、关键特性
三制式可调：支持单单（1:1）、三单（3:1）、三三（3:3）模式切换，适应不同应用场景
强大保护功能：5KA 防雷保护、过载 / 短路 / 过温 / 过压 / 欠压保护、电池过充 / 过放保护
灵活扩展：可通过并机附件（SPM15KL-33P 型号）实现多机并联，提高系统冗余度和容量
智能管理：支持 RS232/USB 通信接口，兼容施耐德 PowerChute 软件，实现远程监控、自动关机和故障告警
工业级设计：金属外壳防腐蚀处理，适应复杂工业环境
四、应用场景
网络机房：服务器、交换机、防火墙等 IT 设备保护
工业自动化：生产线控制设备、PLC 系统
机构：银行网点、ATM 机、数据中心分支
医疗系统：精密医疗仪器、实验室设备
交通领域：地铁、机场、高速公路监控系统
商业设施：零售 POS 系统、安防监控、智能楼宇
五、安装与配置要点
需配备16-20 节 12V 免维护铅酸蓄电池（容量根据续航需求选择）
支持3U 机架式安装或塔式安装，节省机房空间
建议配置电池柜和电池连接线，确保安全可靠
安装环境需保持通风良好，避免阳光直射和潮湿
六、选型建议
根据负载总功率选择电池容量，建议预留 20-30% 功率冗余
长延时应用需计算电池组容量：电池容量 (Ah)= 负载功率 (W)× 延时时间 (h)÷(电池电压 × 效率)
考虑未来负载扩展，可选择支持并机的 SPM15KL-33P 型号
