| 品牌 |
台达 |
型号 |
RT-20K3P |
| 工作原理 |
在线式 |
使用环境 |
商业级UPS |
| 频率 |
高频 |
加工定制 |
否 |
| 设备类型 |
在线式UPS |
是否支持一件代发 |
支持 |
| OEM |
不可OEM |
货源类别 |
现货 |
| 产品认证 |
CE |
输入电压范围 |
380 |
| 输出电压范围 |
380 |
输出功率 |
20000 |
| 备用时间 |
60 |
转换时间 |
0 |
| 效率 |
99 |
工作温度范围 |
0-40 |
| 重量 |
23.5 |
调制方式 |
脉冲调频调宽式 |
| 电源类型 |
AC/DC电源 |
工作频率 |
50HZ |
| 工作湿度 |
40 |
规格 |
20KVA |
| 电源名称 |
台达 |
是否跨境货源 |
否 |
| 系列 |
RT |
厂家 |
台达UPS电源 |

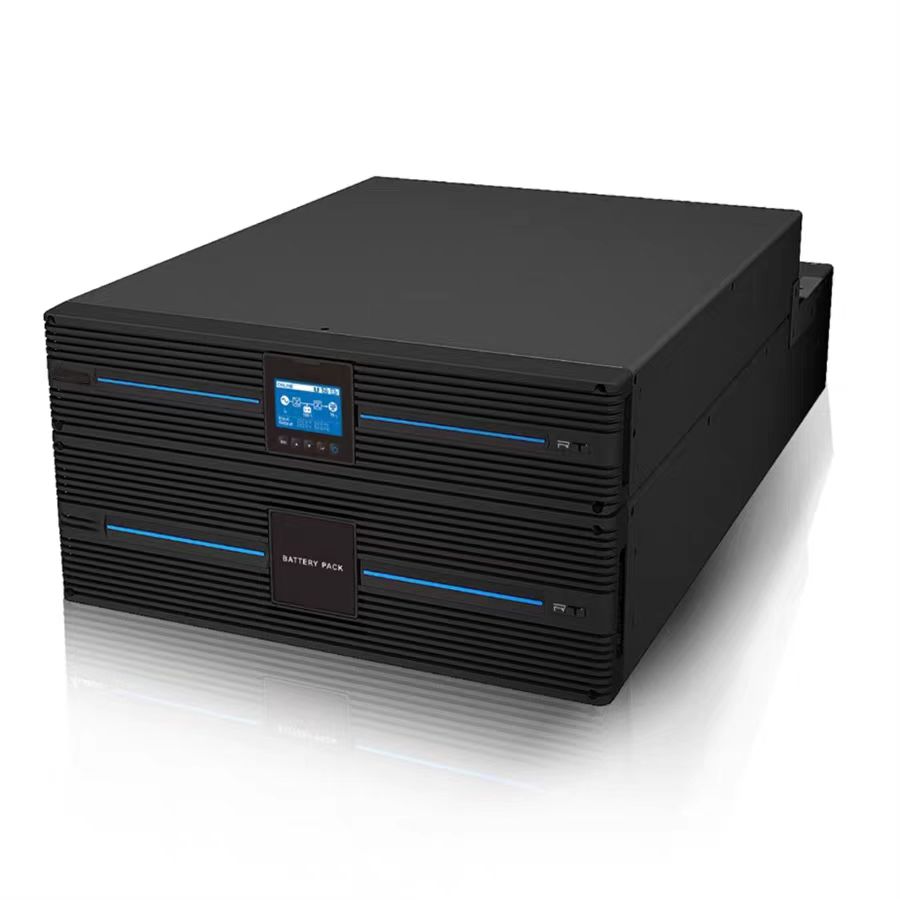

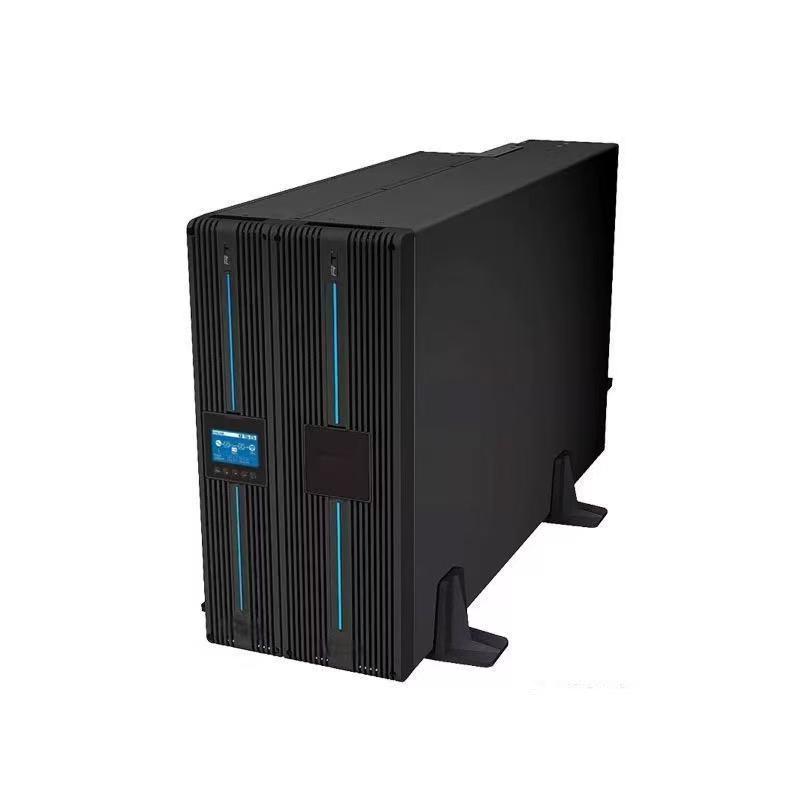

台达 UPS 电源 RT-20K3P（Amplon 系列）技术规格与特性

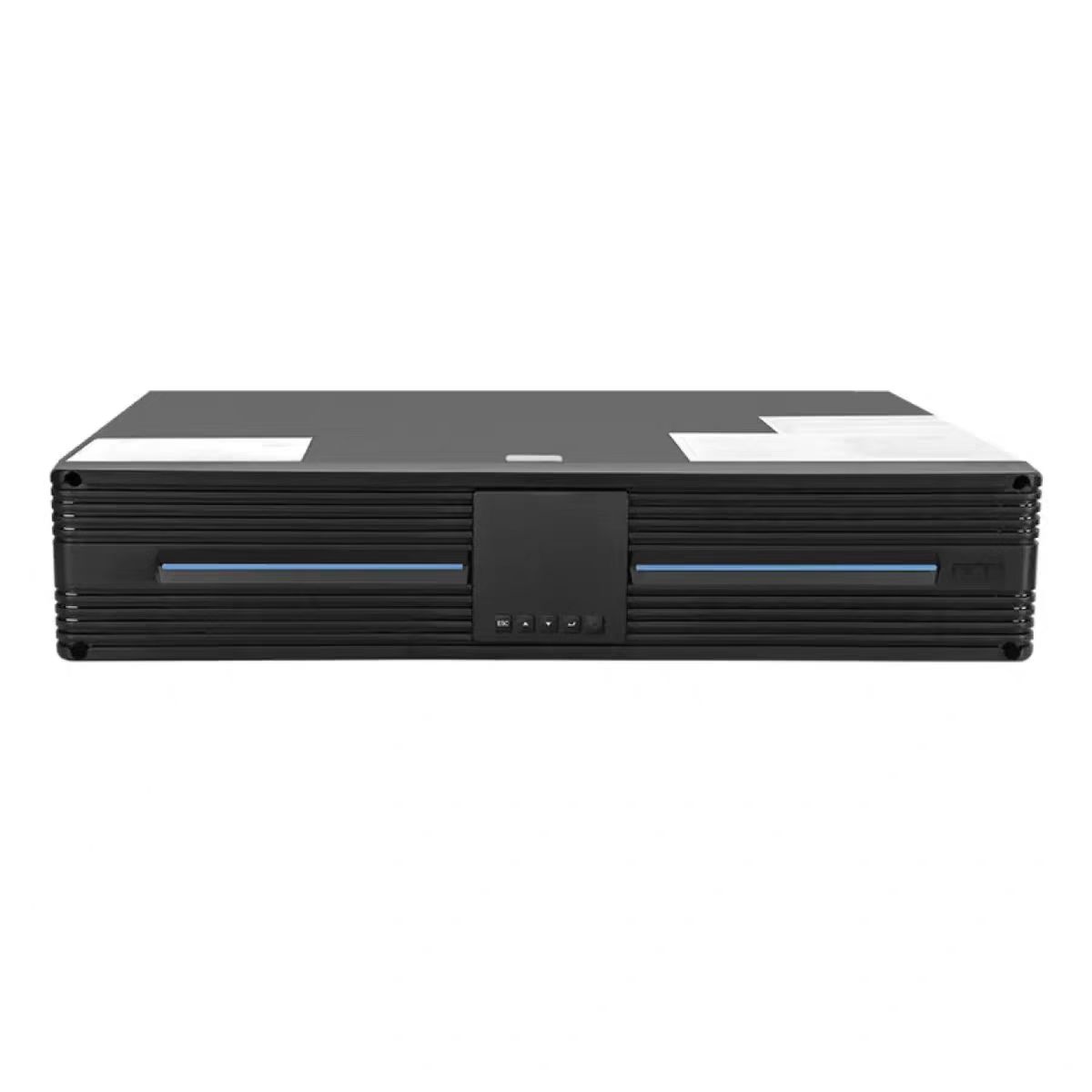

一、核心概览台达 RT-20K3P是一款三相在线式双转换高频 UPS，属于 Amplon RT 系列，额定容量20kVA/20kW（功率因数 1.0），采用2U 机架式设计，支持三进三出或三进单出灵活配置。

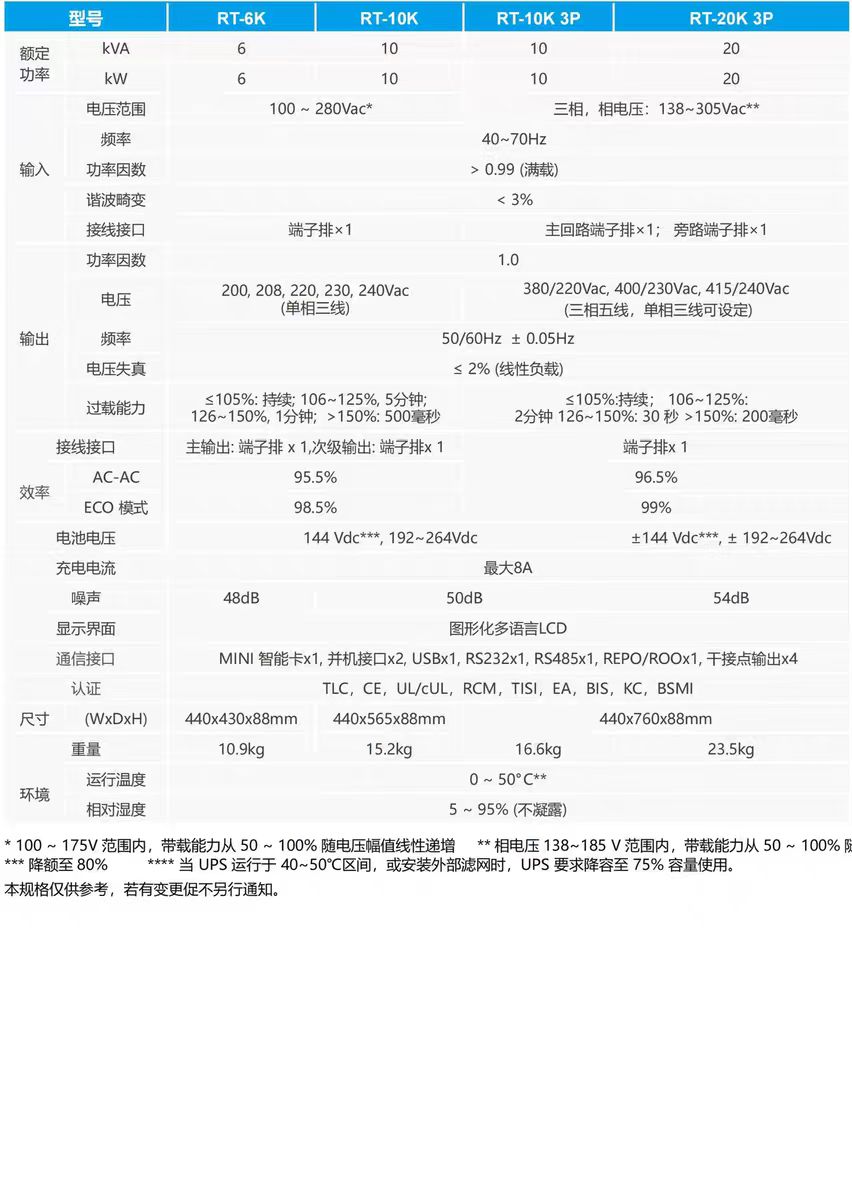

二、关键技术参数
1. 基本配置与拓扑
| 参数 | 规格 |
|---|---|
| 型号 | RT-20K3P |
| 拓扑结构 | 在线式双转换 (Online double-conversion) |
| 额定功率 | 20kVA/20kW (功率因数 1.0) |
| 并联能力 | 最多 4 台 |
| 安装方式 | 机架式 (2U 高度) |
| 适用电池 | VRLA / 锂离子电池 |
2. 输入特性
| 参数 | 规格 |
|---|---|
| 标称电压 | 380/400/415 Vac, 3P4W+PE |
| 电压范围 | 305-485 Vac (100% 负载), 138-305 Vac (降额 40-100% 负载) |
| 频率范围 | 40-70 Hz |
| 输入功率因数 | > 99% (满载) |
| 输入谐波失真 | < 3% |
| 连接端口 | 输入端子 ×1, 旁路输入端子 ×1 |
3. 输出特性
| 参数 | 规格 |
|---|---|
| 标称电压 | 380/400/415 Vac (3P4W+PE) 或 220/230/240 Vac (1P2W+PE) |
| 电压精度 | ±1% |
| 频率精度 | 50/60 ± 0.05 Hz |
| 输出谐波失真 | <2% (线性负载), < 4% (非线性负载) |
| 过载能力 | 106-125%: 5 分钟，126-150%: 1 分钟，>150%: 500 毫秒 |
| 电流峰值比 | 3:1 |
4. 效率与电池
| 参数 | 规格 |
|---|---|
| 在线模式效率 | 96.5% |
| ECO 模式效率 | 99% |
| 标称电池电压 | ±144 Vdc, ±192-±264 Vdc |
| 充电电流 | 8 A |
5. 物理与环境
| 参数 | 规格 |
|---|---|
| 尺寸 (W×D×H) | 440 × 760 × 88 mm |
| 净重 | 23.5 kg |
| 工作温度 | 0-55°C (45-55°C 降额至 75% 负载) |
| 湿度范围 | 5-95% (非冷凝) |
| 噪音水平 | < 54 dBA |
| 防护等级 | IP20 |
6. 通信与管理
| 参数 | 规格 |
|---|---|
| 显示界面 | 图形 LCD 显示屏 + LED 指示灯 |

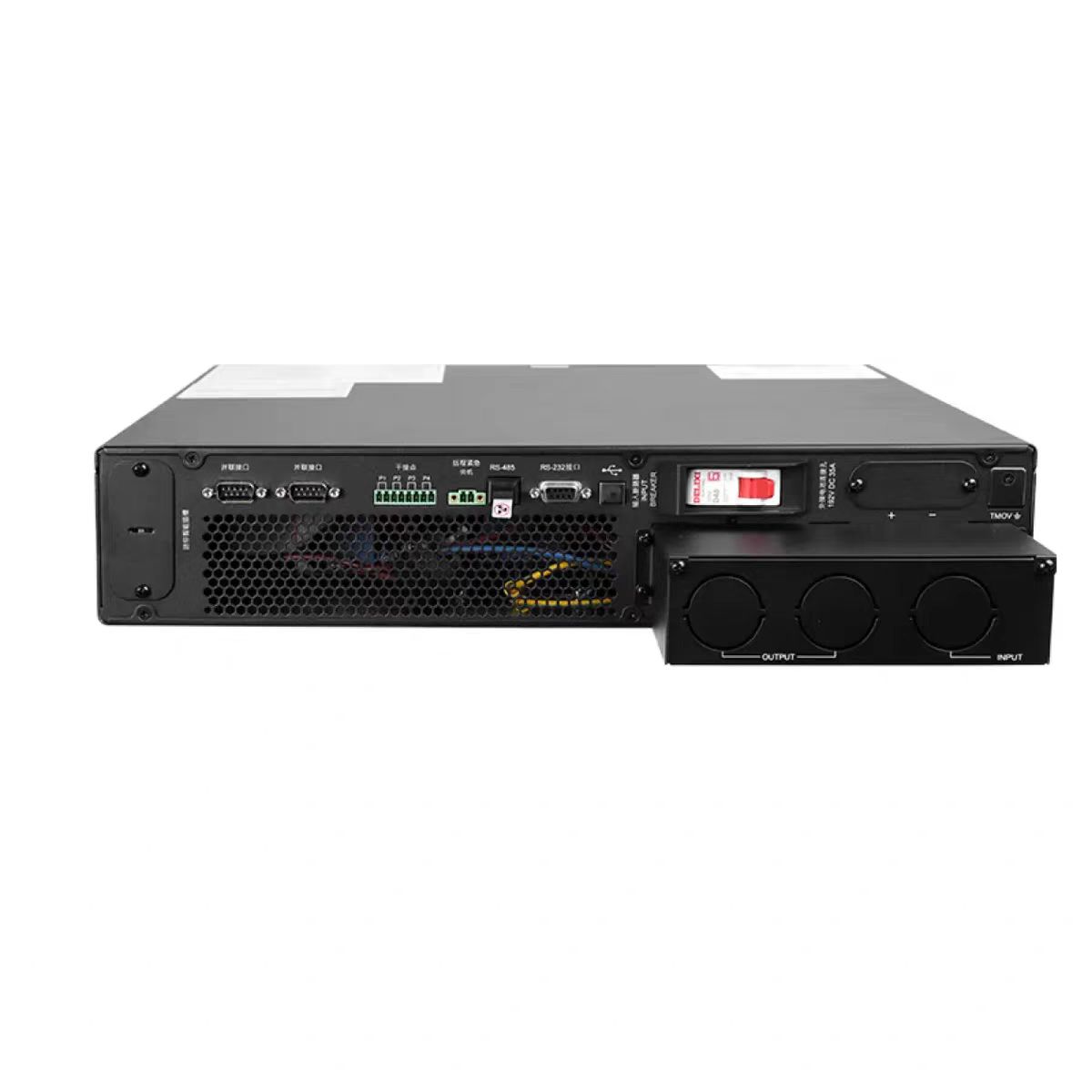

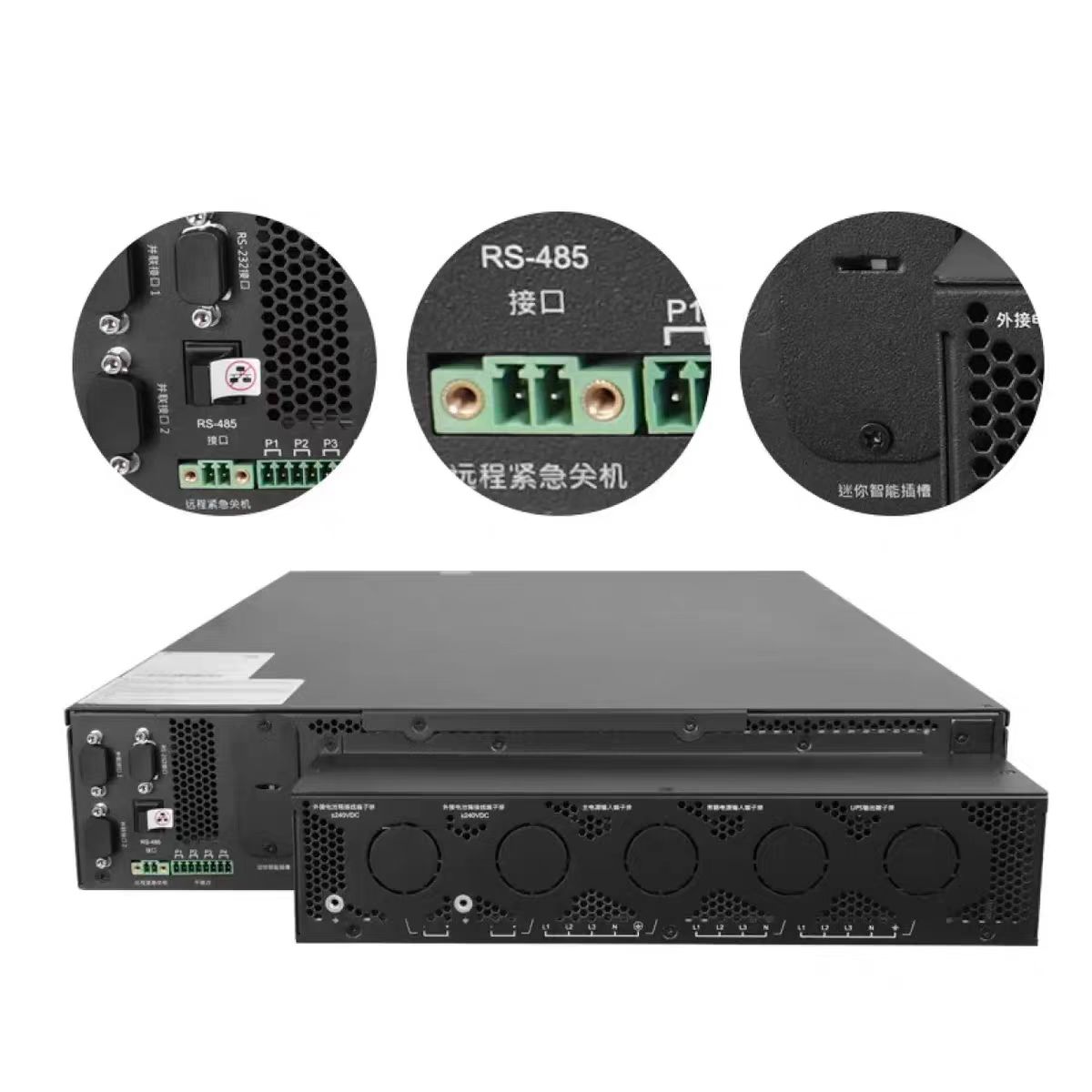

| 通信端口 | USB, RS-485, Mini Slot, REPO, 输入干接点 ×1, 输出干接点 ×3 |
| 管理软件 | 免费 UPS 管理软件 |
三、核心功能特点
1. 高效节能
在线模式效率高达96.5%，ECO 模式可达99%
负载感应风扇调速，降低噪音并提升效率
宽输入电压范围减少电池使用频率，延长电池寿命
2. 高可用性
零转换时间确保关键设备不受电源波动影响
热插拔电池设计，更换电池时无需停机
灵活电池配置，支持多种数量组合，降低维护成本
3. 智能管理
电池老化检测，提前预警电池状态，便于预测性维护
三段式充电机制，避免持续浮充，延长电池寿命
多种通信接口支持远程监控与管理，保护设备安全
4. 灵活扩展
支持三进三出或三进单出输出配置，适配不同应用场景
最多 4 台并联，满足冗余需求和负载扩展
兼容 VRLA 和锂离子电池柜，提供可扩展的后备时间
四、典型应用场景
数据中心服务器与存储设备
网络通信设备与 VoIP 系统
医疗设备与精密仪器
工业自动化控制系统
机构关键业务系统
