　　拉绳位移传感器的工作原理及用途

　　一、工作原理

　　拉绳位移传感器通过将机械直线运动转换为可测量的电信号，实现位移的测量。其核心原理基于以下结构与过程：

　　机械结构：

　　拉绳：采用不锈钢材质，表面涂覆特氟龙等防腐层，确保高强度与耐久性。

　　轮毂：带有螺纹的卷筒，缠绕拉绳并与旋转编码器同轴连接。

　　弹簧回收机制：内置弹簧确保拉绳始终保持张紧状态，避免松弛导致测量误差。

　　旋转编码器：核心测量元件，分为增量式与式两种类型。

　　测量过程：

　　拉绳运动：传感器固定于静止点，拉绳一端连接移动物体。当物体发生位移时，拉绳随之伸展或收缩。

　　轮毂旋转：拉绳的直线运动转化为轮毂的旋转运动，带动编码器同步旋转。

　　信号转换：

　　增量式编码器：输出脉冲序列，每个脉冲代表固定位移量（如0.001mm/脉冲），通过计数脉冲数计算总位移。

　　式编码器：直接输出与位移对应的编码值，断电后无需重新校准。

　　信号输出：转换为数字信号（如方波ABZ、格雷码）或模拟信号（如4-20mA、0-5V、RS485），供控制系统处理。

　　关键参数：

　　测量行程：从几百毫米至几十米（如15000mm），覆盖短距至长距应用。

　　线性精度：达0.01%FS（全量程），确保高精度测量。

　　分辨率：数字型可达0.001mm/脉冲，模拟型通过电位器或霍尔元件实现细分。

　　防护等级：IP65及以上，适应恶劣环境。

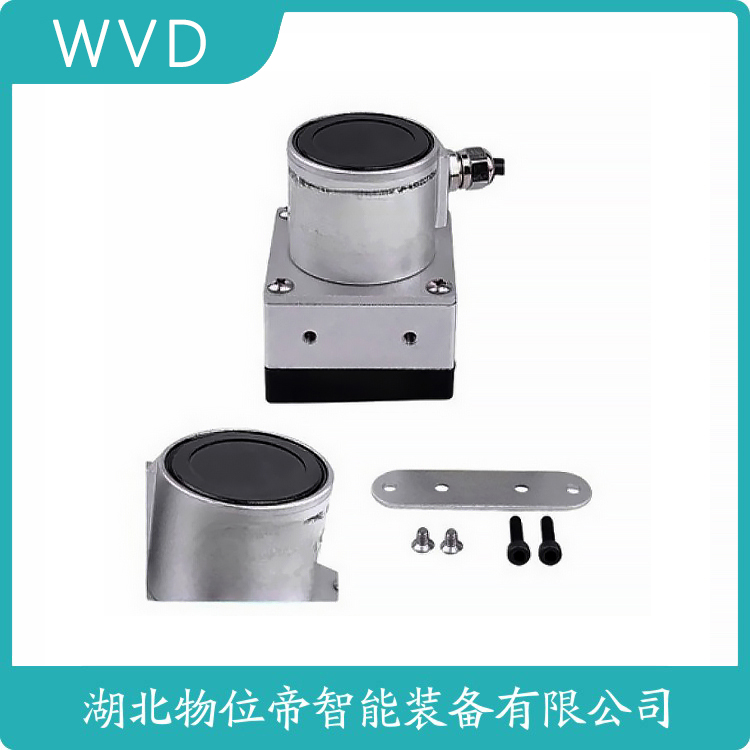

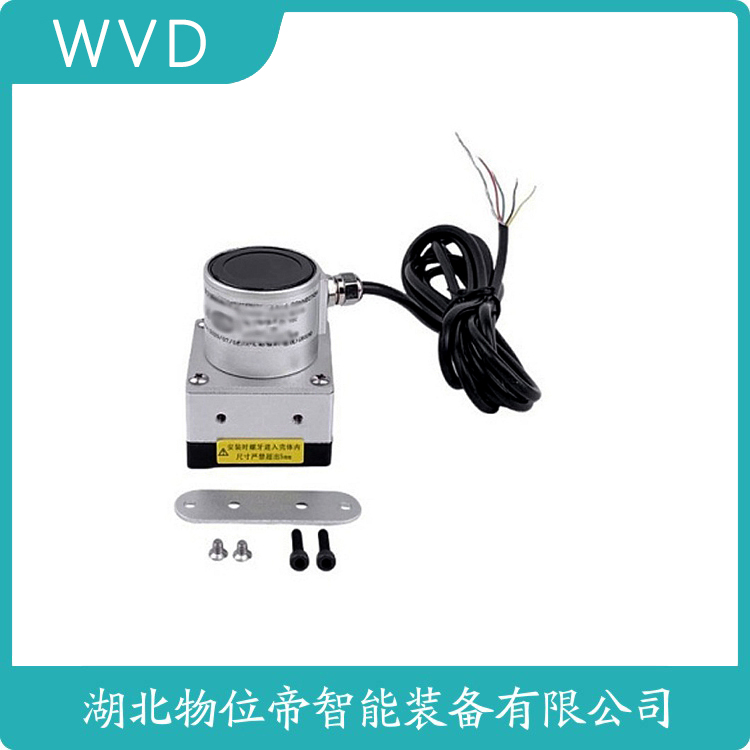

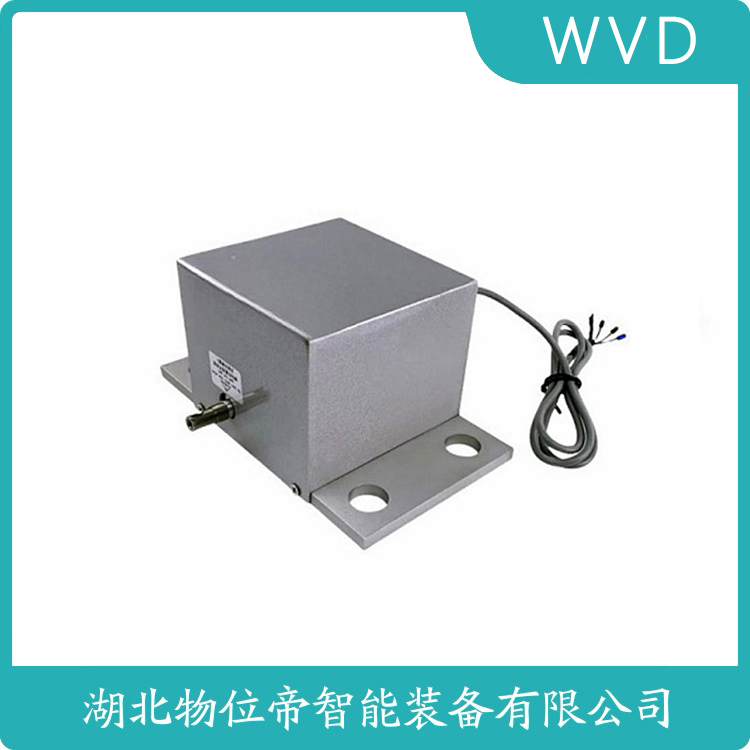

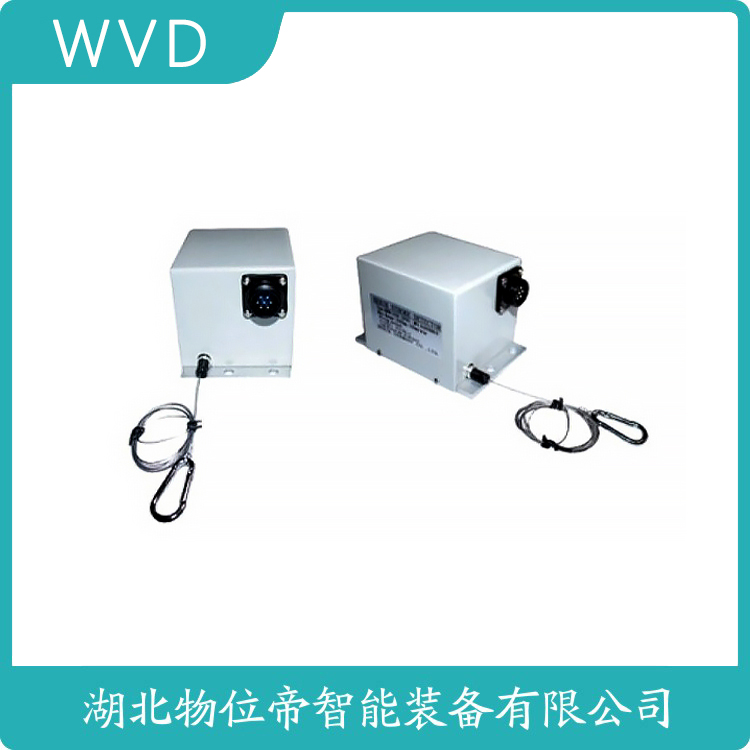

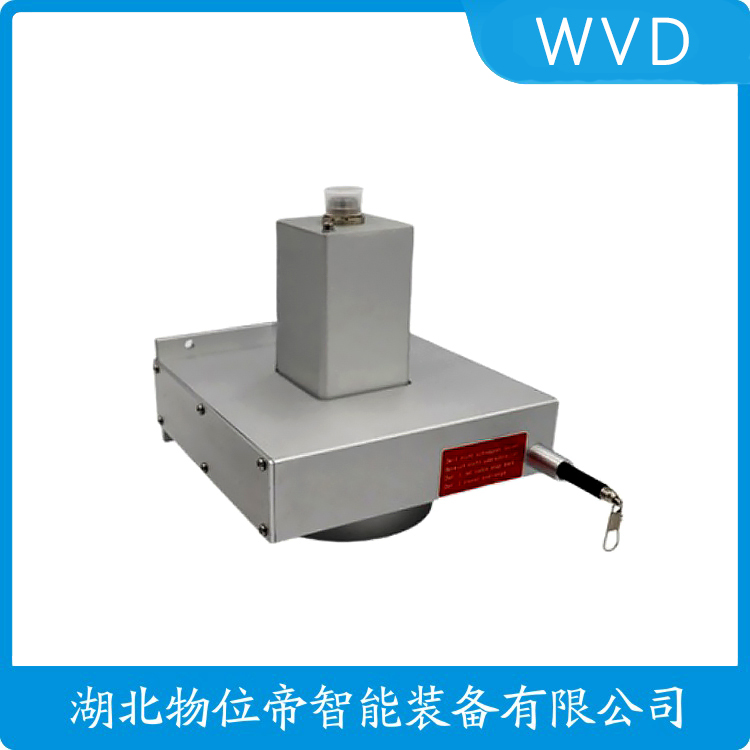

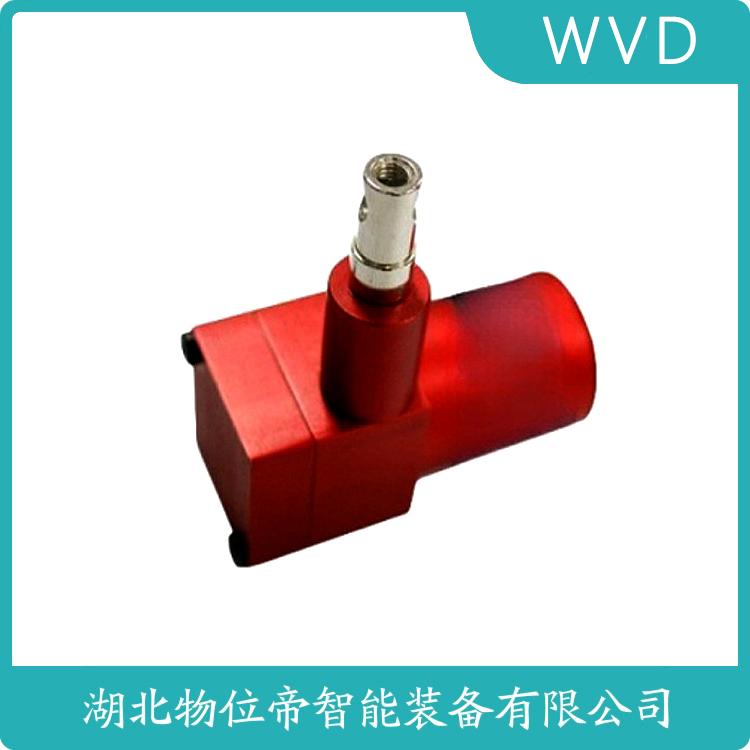

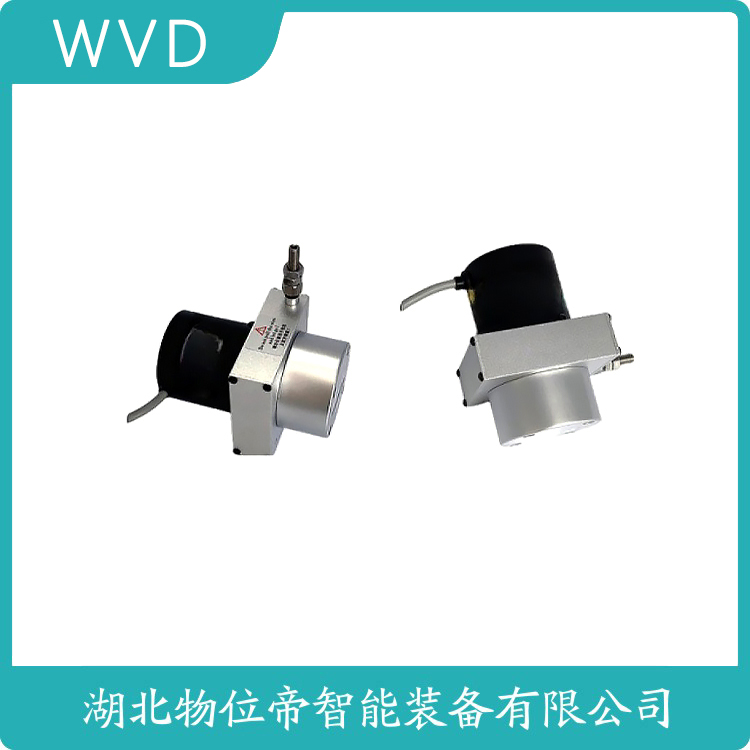

　　MT50-1200MM-R拉线式位移传感器 测定意义

　　二、用途与应用领域

　　拉绳位移传感器凭借其高精度、大行程、结构紧凑等优势，广泛应用于工业自动化、建筑工程、航空航天等领域，具体用途如下：

　　工业自动化：

　　直线导轨系统：实时监测导轨位移，确保运动精度。

　　液压气缸系统：测量气缸活塞行程，控制压力与速度。

　　试验机与伸缩系统：如叉车、压机、升降机、弯管机、折弯机等，实现位移与力的控制。

　　建筑工程与重型机械：

　　起重机与缆绳绞车：监测缆绳收放长度，保障安全作业。

　　水库大坝保护系统：测量闸门开度，控制水位。

　　成槽机：用于地下连续墙施工，测量挖掘深度，替代激光位移传感器以提高精度。

　　仓储与物流：

　　仓储位置定位：监测货架或堆垛机的位移，优化存储效率。

　　物流输送线：控制传送带或机械臂的运动位置，确保分拣精度。

　　压力机械与制造业：

　　造纸机械、纺织机械、金属板材机械：监测卷材张力与位移，控制生产质量。

　　包装机械、印刷机械：实现套准与裁切位置的控制。
