| 型号 |
PTN960 |
用途 |
特殊用途 |
| 适用范围 |
实现基站业务、政企专线、家庭宽带业务接入 |
通信距离 |
1 |
| 电压 |
1 |
功率 |
1 |
| 外形尺寸 |
1 |
重量 |
1 |
| 厂家 |
华为 |
|

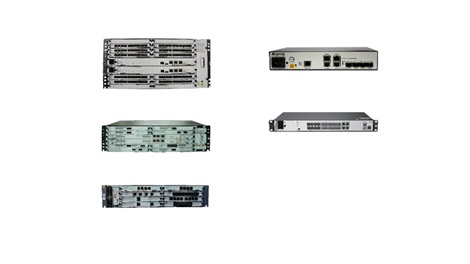

PTN 900
PTN 900系列产品是面向移动承载、满足GE/10GE/25GE到站需求的接入层盒式产品。该系列产品支持50GE/100GE大容量端口满足超宽承载，同时也支持E1/STM-1等低速业务接口政企综合业务接入。产品支持SR-TP、FlexE、iFIT等SPN 移动承载特性。
PTN 990E
OptiX PTN 990E定位于多业务综合接入和CRAN接入场景，5U高，转发容量1T，支持100GE、50GE、25GE、10GE、GE/FE、E1、STM-1等丰富的业务接口，支持灵活插卡，灵活接入各种类型业务，支持SR-TP、FlexE、iFIT等SPN 移动承载特性，主控、电源1+1冗余保护，提供高可靠性。
PTN 980
OptiX PTN 980定位于大容量宏站接入和小规模CRAN接入场景，3U高，转发容量800G，支持100GE、50GE、25GE、10GE、GE/FE、E1、STM-1等丰富的业务接口，支持灵活插卡，灵活接入各种类型业务，支持SR-TP、FlexE、iFIT等SPN 移动承载特性，主控、电源1+1冗余保护，提供高可靠性。兼容现网PTN 960主流业务子卡。
PTN 970C
OptiX PTN 970C定位于宏站接入场景，2U高，转发容量190G，支持50GE、25GE、10GE、GE/FE、E1、STM-1等丰富的业务接口，支持灵活插卡，灵活接入各种类型业务，支持SR-TP、FlexE、iFIT等SPN移动承载特性，主控、电源1+1冗余保护，提供高可靠性。
PTN 970
OptiX PTN 970定位于宏站接入场景，2U高，转发容量190G，支持50GE、25GE、10GE、GE/FE、E1、STM-1等丰富的业务接口，支持灵活插卡，灵活接入各种类型业务，支持SR-TP、FlexE、iFIT等SPN移动承载特性，主控、电源1+1冗余保护，提供高可靠性。兼容现网PTN 950主流业务子卡
PTN 916-F
OptiX PTN 916-F，1U固定盒式接入设备，支持10GE、GE、FE业务接口，支持交流/直流供电，简易安装，定位2G/3G/LTE和大客户专线接入。
PTN 906B
OptiX PTN 906B，体积仅iPAD大小，功耗低，支持FE、GE等业务接口，定位小微杆站和大客户专线接入。
产品特性接口类型丰富，全业务接入支持25GE/10GE/GE/FE/STM-1/E1等接口类型，可接入TDM、ATM、ETH、IP等业务； 支持E-Line、E-LAN、L3VPN、CES、ATM业务，实现基站业务、政企专线、家庭宽带业务接入；容量大，网络分片，高效承载支持T级转发容量，支持100GE/50GE大容量端口，超宽承载； 支持FlexE网络分片，实现带宽灵活分配和隔离，满足不同业务差异化承载；网络可视可管，智能化运维支持iFIT/Telemetry协议，结合iMaster NCE大数据分析，实现网络质量可视可管； 支持网络流量预测、流量自动调优，实现网络智能化运维；产品应用和客户利益华为PTN系列传送设备已大规模商用，为运营商客户移动承载网络建设提供了有力支持。PTN产品基于NP架构设计，外形紧凑、功耗低，便于部署，基于自动驾驶网络的理念，提升网络维护效率，降低网络运维成本。PTN 900系列
华为OptiX PTN 900系列产品是面向分组传送的新一代多业务传送平台，定位于承载网的接入侧，体积小安装灵活，简易运维。PTN 900系列具有全媒介接入、全媒介同步、全媒介管理等功能，可与PTN其他产品共同组建端到端的分组传送网络，降低建网TCO、提高业务部署和网络运维效率。
华为在业界率先发布SPTN解决方案，推出支持多业务融合承载、高带宽、差异化质量保障、面向未来的分组传送网络。
| 参数 | PTN905E | PTN 906A(室外) | PTN 910-F | PTN 910E-F |
| 交换容量 | 6 Gbps | 4 Gbps | 9.23 Gbps | 64 Gbps |
| 槽位 | 无 | 无 | 无 | 无 |
| 整机接入能力 | GE optical: 4 GE electrical: 4 FE optical: 4 FE electrical: 4 10M electrical: 4 E1: 4 | GE optical: 2
GE electrical: 3 FE optical: 2 FE electrical: 3 POE: 3 | GE optical: 4
GE electrical: 8 FE optical: 8 FE electrical: 8 10M electrical: 4 E1: 16 | 10 GE optical: 4
GE optical: 24 GE electrical: 24 FE optical: 24 FE electrical: 24 |
| 子架尺寸（W×D×H） | 250mm x180mm x 43.6mm (1U) | 250 mm x 180 mm x 52 mm | 442 mm x 220 mm x 44.5 mm (1U) | 442 mm x 220 mm x 44.5 mm (1U) |
| 重量(空配) | 1.5 kg | 2.9 kg | DC: 3.3 kg
AC: 3.5 kg | DC: 4.7 kg
AC: 4.9 kg |
| 工作电压（V） | 100 V to 240 V AC (50 Hz/60 Hz) | 100 V to 240 V AC (50 Hz/60 Hz) | -38.4 V to -72.0 V (DC); 100 V to 240 V (AC) | -38.4 V to -72.0 V (DC); 100 V to 240 V (AC) |
| 典型功耗 | 13.15 W | 15.56 W | DC: 50.50 W
AC: 55.11 W | DC: 68W
AC: 74W |
| 环境要求 | 长期工作温度: –5oC to +55oC
存储温度: –40oC to +70oC 长期工作相对湿度: 10% RH to 90% RH 长期工作海拔高度: ≤ 4000 m | 长期工作温度: –40oC to +55oC
存储温度: –40oC to +70oC 长期工作相对湿度: 10% RH to 90% RH 长期工作海拔高度: ≤ 4000 m | 长期工作温度: –20oC to +60oC
存储温度: –40oC to +70oC 长期工作相对湿度: 10% RH to 90% RH 长期工作海拔高度: ≤ 4000 m | 长期工作温度: –40oC to +65oC(DC), –20oC to +65oC(AC)
存储温度: –40oC to +70oC 长期工作相对湿度: 10% RH to 90% RH 长期工作海拔高度: ≤ 4000 m |
| 业务类型 | E-Line, E-LAN, CES | E-Line, E-LAN | E-Line, E-LAN, L3VPN, CES, ATM, and IP over PW | E-Line, E-LAN |
| 业务保护 | LAG, MPLS Tunnel APS, PW APS | NSF, LAG, MPLS Tunnel APS, PW APS, dual-homing protection | NSF, IMA, ML-PPP, LAG, MPLS Tunnel APS, PW APS, dual-homing protection and ring network protection | LAG, MPLS Tunnel APS, PW APS, dual-homing protection and ring network protection |
参数PTN 916-FPTN 970PTN 970CPTN 980PTN 990E交换容量60Gbps190 Gbps190 Gbps800 Gbps1T槽位固定式，无插卡槽位（支持AC和DC两种配置）8个槽位: 2 个主控板，6个业务子卡8个槽位: 2 个主控板，6个业务子卡10个槽位: 2 个主控板，8个业务子卡16个槽位: 2 个主控板，14个业务子卡整机接入能力4*10GE+16*GE/FE(光)
+4*GE/FE(电)50GE optical: 2
25GE optical: 6
10GE optical: 18
GE optical: 60
GE electrical: 48
FE optical: 60
FE electrical: 48
10M electrical: 48
STM-1(VC4/VC12) optical: 24
E1: 19250GE optical: 2
25GE optical: 6
10GE optical: 18
GE optical: 60
GE electrical: 48
FE optical: 60
FE electrical: 48
10M electrical: 48
STM-1(VC4/VC12) optical: 24
E1: 192100GE optical: 8
50GE optical: 16
25GE optical: 32
10GE optical: 80
GE optical: 80
GE electrical: 32
FE optical: 80
FE electrical: 32
10M electrical: 32
STM-1(VC4/VC12) optical: 16
E1: 128100GE optical: 10
50GE optical: 20
25GE optical: 40
10GE optical: 100
GE optical: 140
GE electrical: 32
FE optical: 140
FE electrical: 32
STM-1(VC4/VC12) optical: 16
E1: 128子架尺寸（W×D×H）442 mm x 220 mm x
44.5 mm (1U)442 mm x 220 mm x
88.9 mm (2U)442 mm x 220 mm x
88.9 mm (2U)442 mm x 220 mm x
133.35 mm(3U)442 mm x 220 mm x 222.25 mm (5U)重量(空配)4.2kg4.2 kg4.2 kg5.7 kg26.1kg工作电压（V）电压范围： -40V～-72V
额定电压：-48V/-60V电压范围： -40V～-72V
额定电压：-48V/-60V电压范围： -40V～-72V
额定电压：-48V/-60V电压范围： -40V～-72V
额定电压：-48V/-60V电压范围： -40V～-72V
额定电压：-48V/-60V典型功耗75W247.56 W247.56 W432.5W480.24W环境要求长期工作温度：-40oC to 65oC
储存温度：存储温度: –40oC to +70oC
长期工作相对湿度: 10% RH to 90% RH；储存相对湿度：10% RH to 100% RH
长期工作海拔高度: ≤ 4000 m；储存海拔高度：< 5000m长期工作温度: –20oC to +60oC
存储温度: –40oC to +70oC
长期工作相对湿度: 10% RH to 90% RH
长期工作海拔高度: ≤ 4000 m；储存海拔高度：< 5000m长期工作温度: –20oC to +60oC
存储温度: –40oC to +70oC
长期工作相对湿度: 10% RH to 90% RH
长期工作海拔高度: ≤ 4000 m；储存海拔高度：< 5000m长期工作温度:-20oC to 60oC
存储温度: –40oC to +70oC
长期工作相对湿度: 10% RH to 90% RH；储存相对湿度：10% RH to 100% RH
长期工作海拔高度: ≤ 4000 m；储存海拔高度：< 5000m长期工作温度：-5oC to 55oC
储存温度：存储温度: –40oC to +70oC
长期工作相对湿度: 10% RH to 90% RH；储存相对湿度：10% RH to 100% RH
长期工作海拔高度: ≤ 4000 m；储存海拔高度：< 5000m业务类型E-Line, E-LAN, L3VPN, CES, ATM, and IP over PWE-Line, E-LAN, CESE-Line, E-LAN, CESE-Line, E-LAN, CESE-Line, E-LAN, CES业务保护IMA, ML-PPP, LMSP, LAG, MPLS Tunnel APS, PW APS, dual-homing protection and ring network protectionLMSP, LAG, MPLS Tunnel APS, PW APS, dual-homing protection and ring network protectionLMSP, LAG, MPLS Tunnel APS, PW APS, dual-homing protection and ring network protectionLMSP, LAG, MPLS Tunnel APS, PW APS, dual-homing protection and ring network protectionLMSP, LAG, MPLS Tunnel APS, PW APS, dual-homing protection and ring network protection
