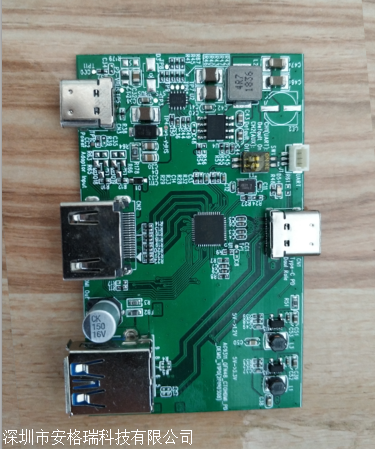

USB-C转HDMI带PD方案AG9311中文设计方案

　　AG9311通过USB Type-C将视频和音频从USB-C传输到HDMI输出。AG9311支持各种@1.62Gbps、2.7Gbps和5.4Gbpsup通到DisplayPort 1.2，支持1路2路通道；HDMI支持4K/2K@30Hz输出。用户可以轻松地将AG9311集成到视频转换适配器和扩展坞上。

　　二、 AG9311特点

　　1、显示

　　AG9311支持1.62（RBR）/2.7（HBR）/5.4（HBR2）Gbps数据速率

　　支持1/2线路配置

　　支持下行扩频时钟（SSC）

　　AG9311支持I2S总线音频提取

　　2、HDMI

　　HDMI 高清多媒体接口

　　符合HDMI1.4和HDCP1.4规范

　　支持高达3Gbps

　　AG9311支持分辨率高达4kx2k@30Hz输出

　　支持HDCP键预先编程

　　兼容EDID和MCCS

　　支持采样率48kHz/44.1KHz/32KHz的LPCM双通道

　　3、USB Type-C PD

　　支持显示端口备用模式协议DisplayPortAlternate

　　符合USB PD3.0

　　集成Type-C RP and RD电阻器

　　支持2个 USB Type-C端口

　　支持USB宣称

　　集成USB2.0全速

　　4、单片机系统及接口

　　集成16位单片机

　　集成用于固件升级的64KB闪存

　　支持I2C主/从、UART、USB2.0全速

　　支持3通道8 bit分辨率ADC

　　5、电源操作和ESD

　　3.3V:3V至3.6V操作

　　1.2V:1.08至1.32V运行

　　1.2V核心电源和3.3V I/O电源

　　HBM 2KV ESD性

　　、 AG9311设备信息

　　四、 AG9311应用场景

　　USB Type-C 转换器

　　USB Type-C扩展坞
