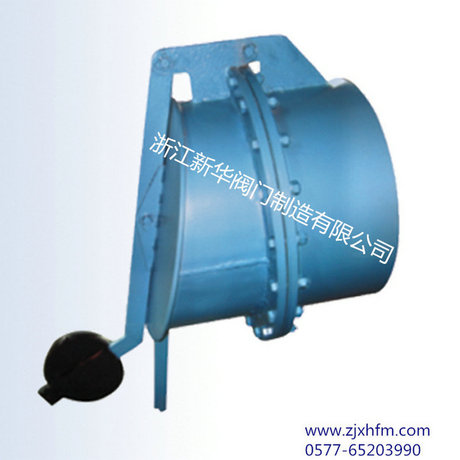

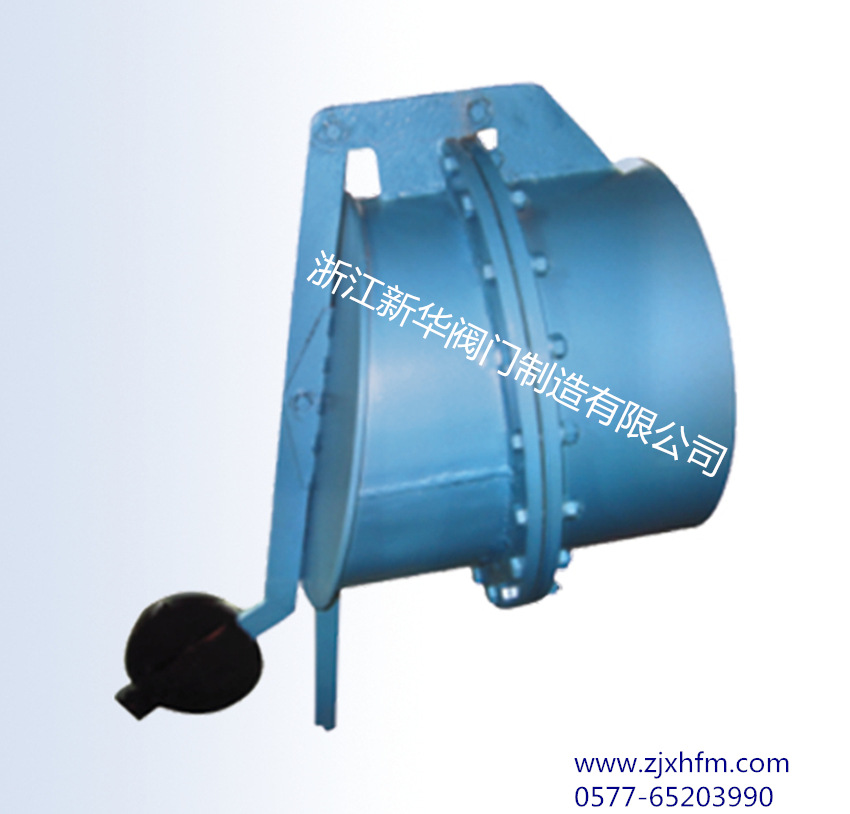

一、XB-42泄爆阀产品简介
本系列XB-42泄爆阀用于承受压力的气体管路,起瞬间泄压作用,消除对管路的破坏,防止爆炸超压发生事故,是一种符合“压力容器监察规程”要求的装置。
该阀结构合理,泄爆速度快,更换爆破膜方便,适用于爆炸计算压力<0.76Mpa的场合。

二、XB-42泄爆阀主要性能规范
| 型 号
|
XB-61
|
|
适用于爆破计算压力(绝)MPa
|
0.1
|
|
强度试验压力MPa
|
1.5
|
|
工作温度℃
|
≤350
|
|
适用介质
|
含爆气体
|
三、XB-42泄爆阀主要材料
| 零件名称
|
阀体
|
连接体
|
杠杆
|
阀盖
|
|
材料
|
碳素钢
|
碳素钢
|
碳素钢
|
碳素钢
|

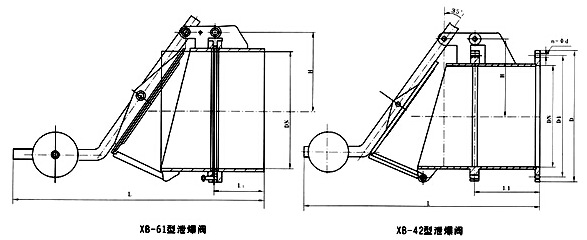

四、XB-42泄爆阀结构图特点
由阀体、爆破膜、夹持器、阀盖、重锤等零件组成。爆破膜装在夹持器中间,与阀体用螺栓连接。系统超压时,爆破膜破裂,瞬间泄压,阀盖弹起后在重力作用下复位。

五、泄爆阀主要尺寸
| DN
|
D
|
N-φd
|
D1
|
b
|
L
|
L1
|
H
|
重量(kg)
|
|
300
|
440
|
12-φ22
|
395
|
16
|
880
|
250
|
250
|
52
|
|
350
|
490
|
12-φ22
|
445
|
16
|
907
|
250
|
275
|
69
|
|
400
|
540
|
12-φ22
|
495
|
16
|
1010
|
250
|
300
|
77
|
|
450
|
595
|
12-φ22
|
550
|
16
|
1060
|
252
|
325
|
83
|
|
500
|
645
|
20-φ22
|
600
|
20
|
1180
|
300
|
370
|
112
|
|
600
|
755
|
20-φ26
|
705
|
20
|
1280
|
300
|
420
|
152
|
|
700
|
860
|
24-φ26
|
810
|
20
|
1390
|
300
|
470
|
193
|
|
800
|
975
|
24-φ30
|
920
|
20
|
1480
|
300
|
520
|
265
|
|
900
|
1075
|
24-φ30
|
1020
|
20
|
1590
|
350
|
600
|
335
|
|
1000
|
1175
|
24-φ30
|
1120
|
20
|
1680
|
350
|
650
|
375
|
