用途
适用于各种给排水及污水处理工程中的各种管道，水泵的出水管，泵站中的出
流井和水渠中作溢流、止回作用，也可用于各种竖井井盖，仅用于单向水流的圆形、方
形或矩形出口。
特点

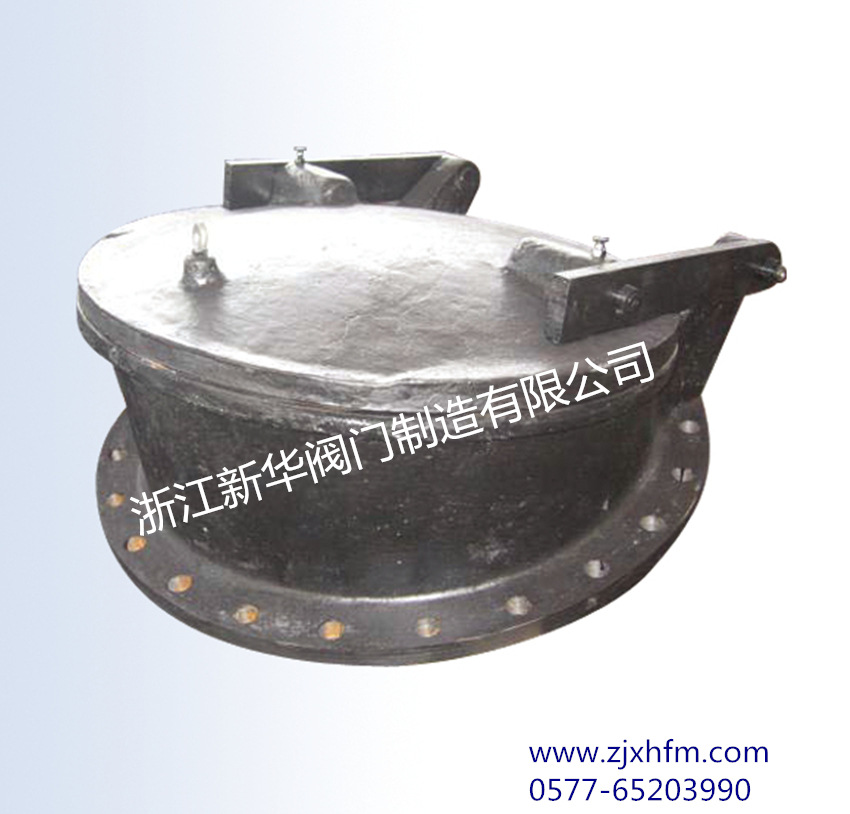

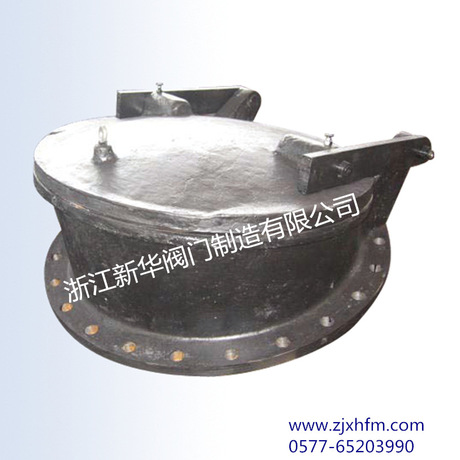

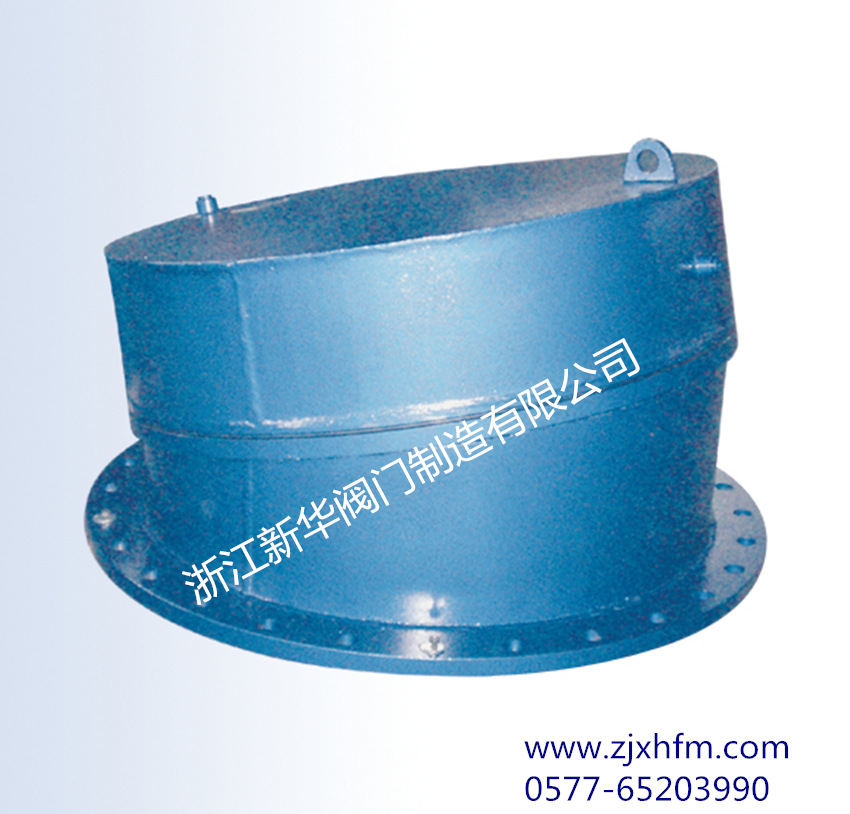

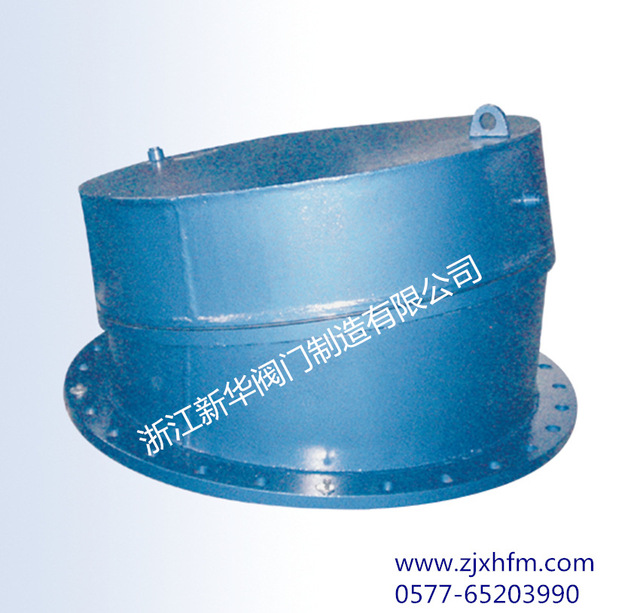

本公司生产的拍门为圆形
YPM、方形FPM或矩形，均采用双绞链式，具有
1、结构简单、工作可靠、不需用人力操作
2、铸铁结构，加装配重块，可调节工作水位，
3、配有标准法兰可与各种管道连接适用（也可以无法兰，直接与管道对焊连接适
用）也可与预埋件连接固定。
4、逆向承受水头不超过8m
拍门分为几种：
一：PM型配重拍门：用于单向水流的管道口或出水口结构简单，工作可靠，不需要人力操作铸铁结构，加装配重块，可调节工作水位，配有标准法兰，可与
各种管道连接使用逆水方向承压能力：≤0.1MPa.
二：FPM浮箱式拍门：是在拍门基础
上经改进提出的一种新型拍门，超到一定的缓冲功能。三：
ZPM型铸铁拍门：铸铁拍门
多用于给水排水和污水处理工程的各种管道和水渠道。
用以溢流或止回介质。
也可用于
作各种竖井井盖。四：
SPM型双瓣拍门：通过管路中介质的压力，使门板打开，靠门板
自重实现密封，防止介质逆流。由于采用上、下双瓣旋启门板，可在流量不足情况下，
减小开启阻力。五:

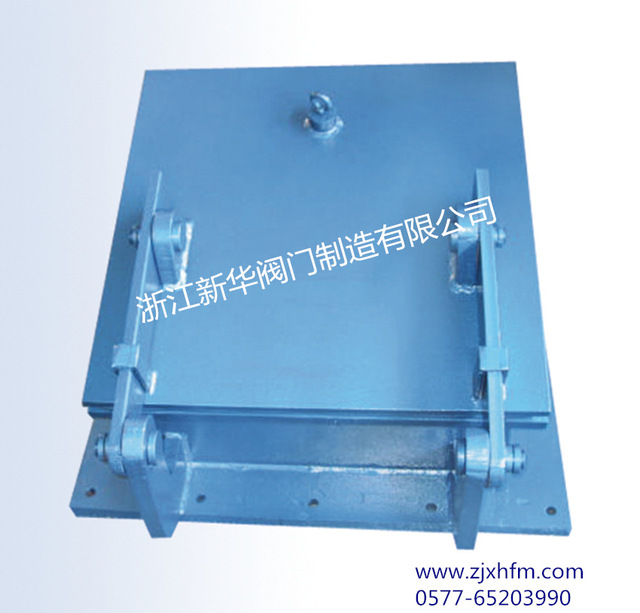

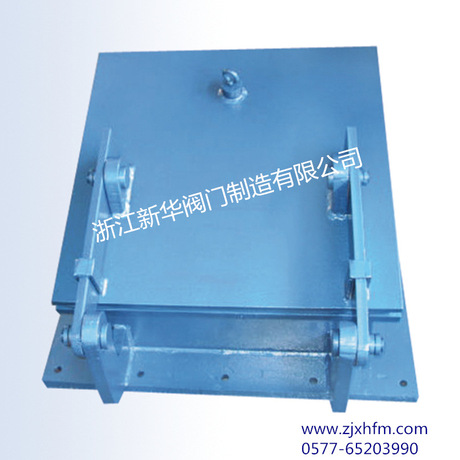

FPM型方形拍门：适用于自来水、污水和工业废水处理站的管道工
程，特别适用于泵出口、河渠和海口有波浪的出口，防止管道中流体逆流。
参数：
型号：PM/YPM/FPM/SPM/WPM/ZPM
通径范围：DN50-DN3000
压力范围：0.1-1.0MPA
温度范围：80℃
驱动方式：水力
材质：铸铁、碳钢、不锈钢
连接形式：法兰\（无法兰）焊接
适用范围：污水处理、海水
适用介质：污水、污泥
安装事项：
1、拍门安装可采用以下方式：法兰连接，混凝土浇筑。
2、拍门中心与流道中心允许偏差不应大于3.0mm
3、拍门四周应留有400mm的安装空间，拍门出口下方做成1：5的斜坡。
4、拍门安装的配件：
螺栓或膨胀丝采用不锈钢或经过防腐处理的碳钢；
密封件采用橡胶或橡胶垫片。
