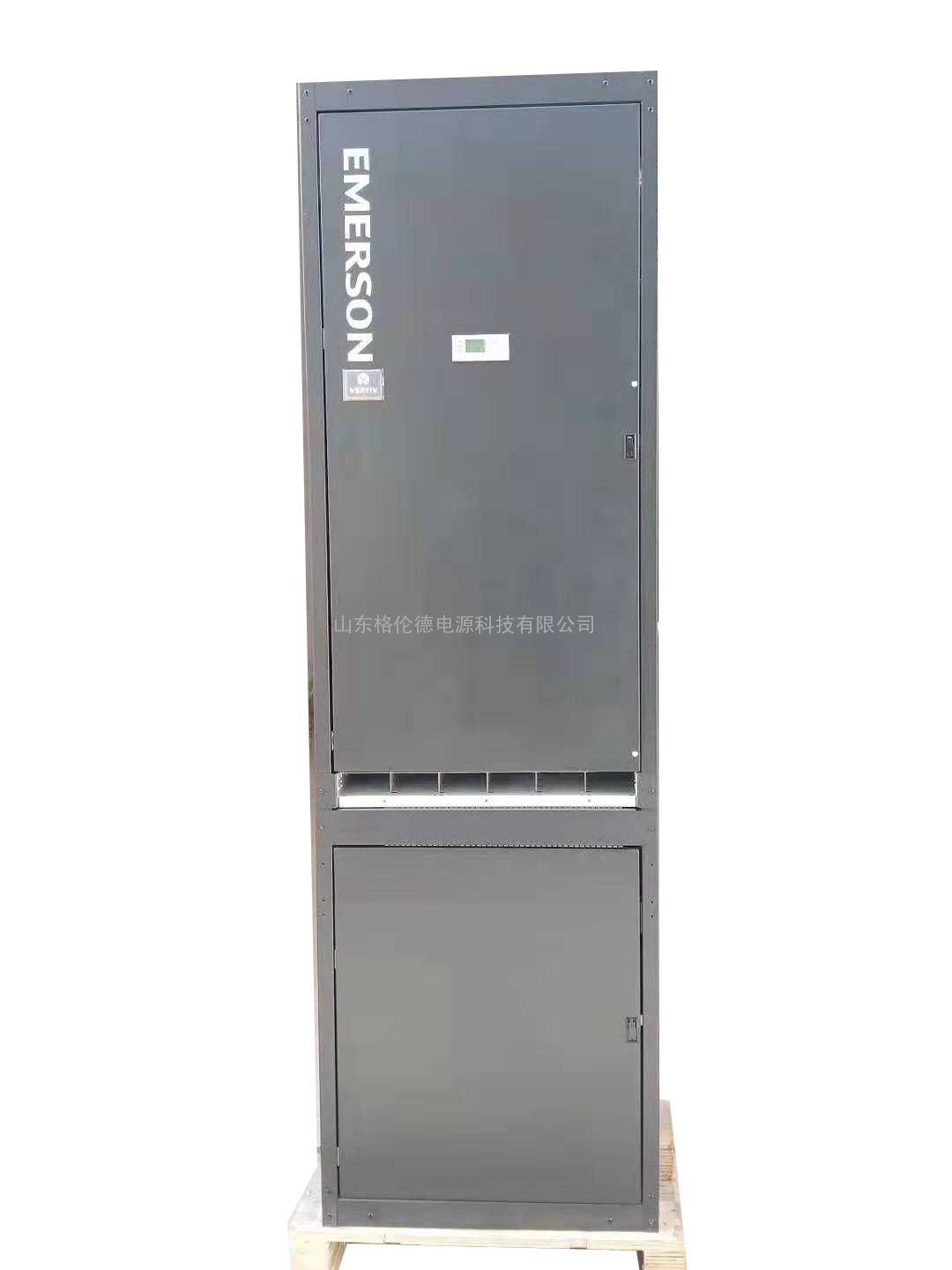

维谛NetSure731C61-Y3通信开关电源柜

　　艾默生NetSure731 C61-Y3|维谛NetSure731C61-Y3通信开关电源柜，艾默生NetSure731 C61-Y3|维谛NetSure731C61-Y3通信开关电源柜，

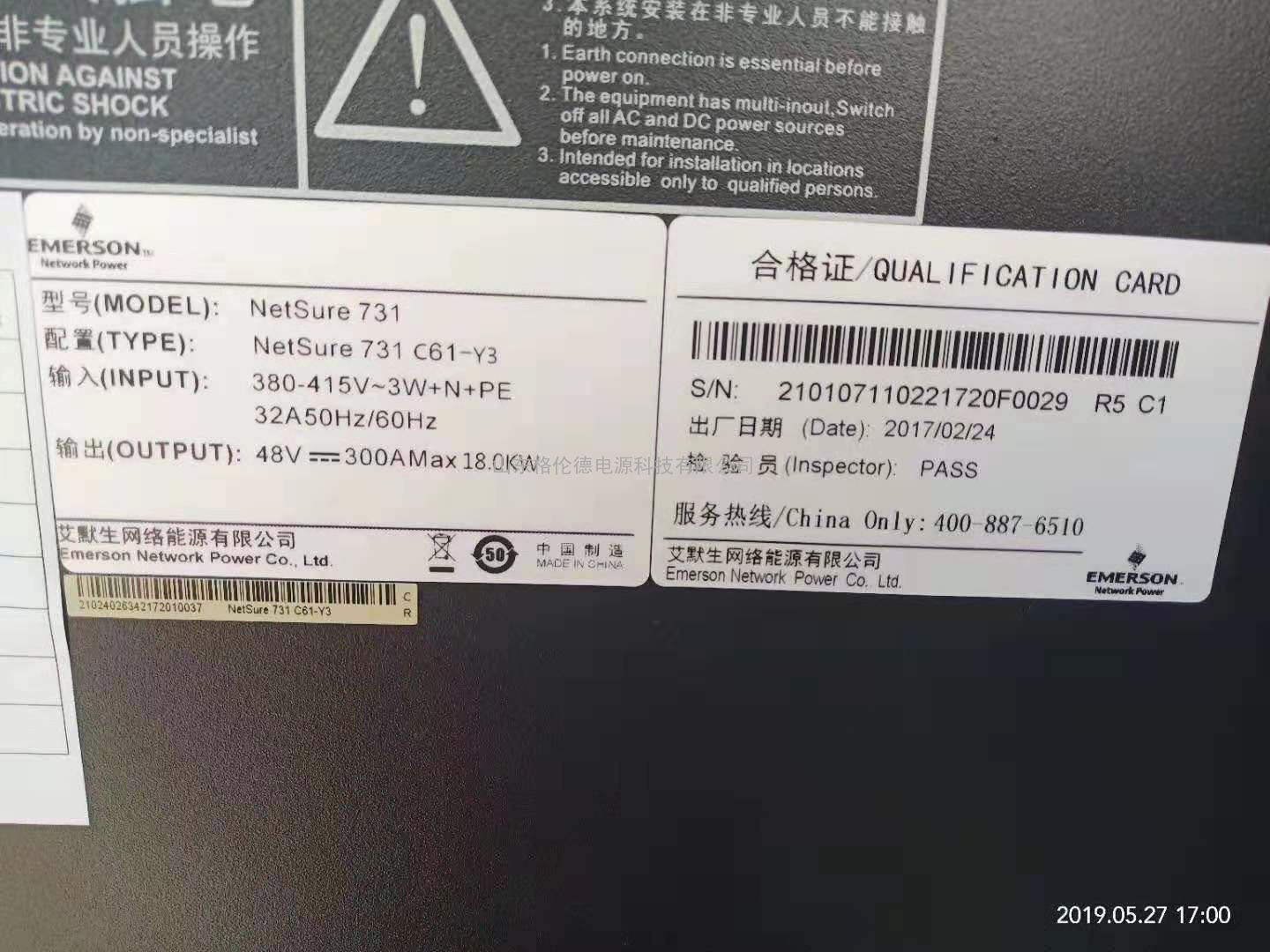

　　48v300a艾默生通信电源，维谛48V300A通信电源柜.

　　艾默生NetSure731 C61-Y3通信电源机柜，Vertiv NetSure、PS48 系列组合式电源系统是维谛技术集多年开发和网上运行经验，采用DSP 控制技术，为满足通信网络供电需求而设计的组合式通信电源系统。该系统主要由整流模块、监控模块、交/ 直流配电单元、防雷系统等组成，具有高可靠、高效节能、智能化等特点。

　　维谛NetSure731C61-Y3 价值特点

　　高可靠

　　?? 宽电压输入范围80~300Vac，超强电网及油机适应性

　　?? 超宽工作温度范围-40~65℃，环境适应能力强，适用于各种区域

　　?? 交流侧、直流侧等全方位防雷设计，提升系统防雷能力

　　?? 具有Walk-in功能，启动时避免对前级变压器和油机的冲击

　　智能化

　　?? 具有RS232、干接点等通信接口，组网灵活

　　?? 整流模块具有独立的ID识别功能，便于用户的资产管理

　　?? 完善的蓄电池管理功能，有效延长蓄电池的寿命

　　高效节能

　　?? 普通模块效率＞93%，高效模块效率>96%，节省用户电费支出

　　?? 具有休眠及高效-普效模块混插节能专利技术，提高运行效率

　　?? 具备风机智能调速功能，降低系统损耗

　　?? 整流模块功率密度高，预留更多走线和操作空间

　　使用方便

　　?? 模块无损伤热插拔，可在线维护、方便快捷

　　?? 全正面维护设计

　　应用场景：

　　?? 通信宏基站

　　?? 通信微基站

　　?? 分布式基站

　　?? 综合接入点

　　相关型号：NetSure 731 C62-X1、NetSure 731 C62-X3、NetSure 731 CC2-X1

　　NetSure 731 CC2-X2、NetSure 731 CC2-X3 、NetSure 731 CC2-X4

　　1.3 主要特点

　　? 整流模块采用有源功率因数补偿技术，功率因数值达0.99。

　　? 电源系统交流输入电压正常工作范围宽至90Vac～290Vac。

　　? 整流模块采用全面软开关技术，额定效率高达91％以上。

　　? 整流模块功率密度高。

　　? 整流模块采用无损伤热插拔技术，即插即用，更换时间小于1分钟。

　　? 整流模块有输出过压硬件保护和输出过压软件保护。软件过压保护方式有两种选择：一次过压锁死模式、二次过压锁死模式。

　　? 电源系统具有完善的电池管理。有电池保护功能和负载下电功能，能实现温度补偿、自动调压、无级限流、电池容量计算、在线电池测试等功能。

　　? 电源系统可记录200条历史告警记录；可记录10组电池测试数据。

　　? 电源系统具有网络化设计，提供一路RS232接口、Modem、干接点等多种通讯接口，组网灵活，可实现远程监控，无人值守。

　　? 电源系统具有完善的交、直流侧防雷设计。

　　? 电源系统具有完备的故障保护、故障告警功能。

　　1.4 工作原理

　　市电经交流配电分路进入整流模块，经各整流模块整流得到的－48V直流电通过汇接进入直流配电，分多路提供给通信设备使用。正常情况下，电源系统运行在并联浮充状态，即整流模块、负载、蓄电池并联工作；整流模块除了给通信设备供电外，还为蓄电池提供浮充电流。当市电断电时，整流模块停止工作，由蓄电池给通信设备供电，维持通信设备的正常工作；市电恢复后，整流模块重新给通信设备供电，并对蓄电池进行充电，补充消耗的电量。

　　监控模块采用集中监控的方式对交流配电、直流配电进行管理，同时通过CAN通讯的方式接收整流模块的运行信息并进行相应的控制。监控模块还可通过RS232方式连接本地计算机，并可通过Modem或其它传输资源（如公务信道等）连接监控中心，实现电源系统的集中监控组网。

　　1.5 主要功能

　　电源系统具有如下的主要功能：

　　? 防雷及浪涌保护功能。

　　? 负载下电和电池保护功能。

　　? 故障告警及保护功能。

　　? 交直流配电功能。

　　? 完善的接地设计。

　　防雷及浪涌保护功能

　　电源系统具有完善的交、直流侧防雷措施。防雷系统如图1-4所示：

　　电源系统内部安装有II/C级防雷器，同时系统的每个模块内还设计有完善的防雷电路，整个系统可承受8/20μs模拟雷电冲击电流20kA，±5次；8/20μs模拟雷电冲击电流40kA，1次。如要防止更高幅值的雷击对系统造成损坏，建议在机房进线处安装较高防护等级的I/B级防雷器（冲击通流容量至少为60kA，详见通信行业标准YD/T5098-2001通信局（站）雷电过电压保护工程设计规范）。

　　为防止直流侧雷击造成设备损坏，电源系统采取了有效的直流侧防雷措施，可承受8/20μs模拟雷电冲击电流10kA、1次。为防止感应雷击造成监控模块Modem信号口的损坏，电源系统还可以提供Modem信号口防雷措施（选配），可承受8/20μs 5kA冲击，10/700μs 4kV冲击。

　　电源系统具有完善的交、直流防雷措施，电源系统内部已经配置有交流侧防雷器（II/C级）和直流侧防雷器。当用户需要更高指标的交流侧防雷性能时，则需要在交流市电引入电源系统前加装I/B级防雷器，其冲击通流容量至少应达到60kA。I/B级防雷器由用户另行购买，详细技术规定见通信行业标准YD/T5098-2001通信局（站）雷电过电压保护工程设计规范。I/B级防雷器安装示意如图1-5所示。

　　I/B级防雷器由用户自行购买安装。如果条件允许，建议I/B级防雷器与电源系统之间的电缆引线长度满足如下规定：如果采用限压型防雷器，则电缆长度应≥5m；如果采用开关型防雷器，则电缆长度应≥10m。从I/B级防雷器安装地点到电源交流配电柜之间的电缆要求为室内电缆，以确保这段电缆不会遭受直接雷击。I/B级防雷器的输出电缆和接地电缆线径应不小于16mm2，长度越短越好。

　　电源系统的直流侧具有防雷措施，可满足YD/T5098要求，用户一般不需另行设计直流侧防雷措施。

　　1.5.2 负载下电和电池保护功能

　　当交流停电时，整流模块无直流输出，电池开始放电，并向负载供电。当电压下降至欠压设定点45.0V（可设）时，电源系统发出声光报警。当电池电压继续下降至负载下电动作点44.0V（可设）时，负载下电接触器将断开，接在负载下电支路上的非重要负载将被切断电源供应，从而延长重要负载供电时间。当电池继续放电至电池保护电压点43.2V（可设），电池保护接触器将断开，电池放电进程终止，所有负载供电中止，以避免电池因过放而损坏。当交流输入恢复且整流模块输出正常直流电压后，负载下电接触器和电池保护接触器自动闭合，电源系统恢复正常工作。

　　1.5.3 故障告警和保护功能

　　电源系统具有完善的故障告警和保护功能，通过监控模块实时采集系统的数据，检测负载空开、负载熔断器、电池熔断器的状态以及II/C级防雷器的状态等。用户可以对交流和直流过、欠压告警，熔断器告警，浮充和均充状态，整流模块故障和保护告警等故障灵活设置告警级别，有选择地进行声光报警，同时配置告警干接点指示的告警类型。

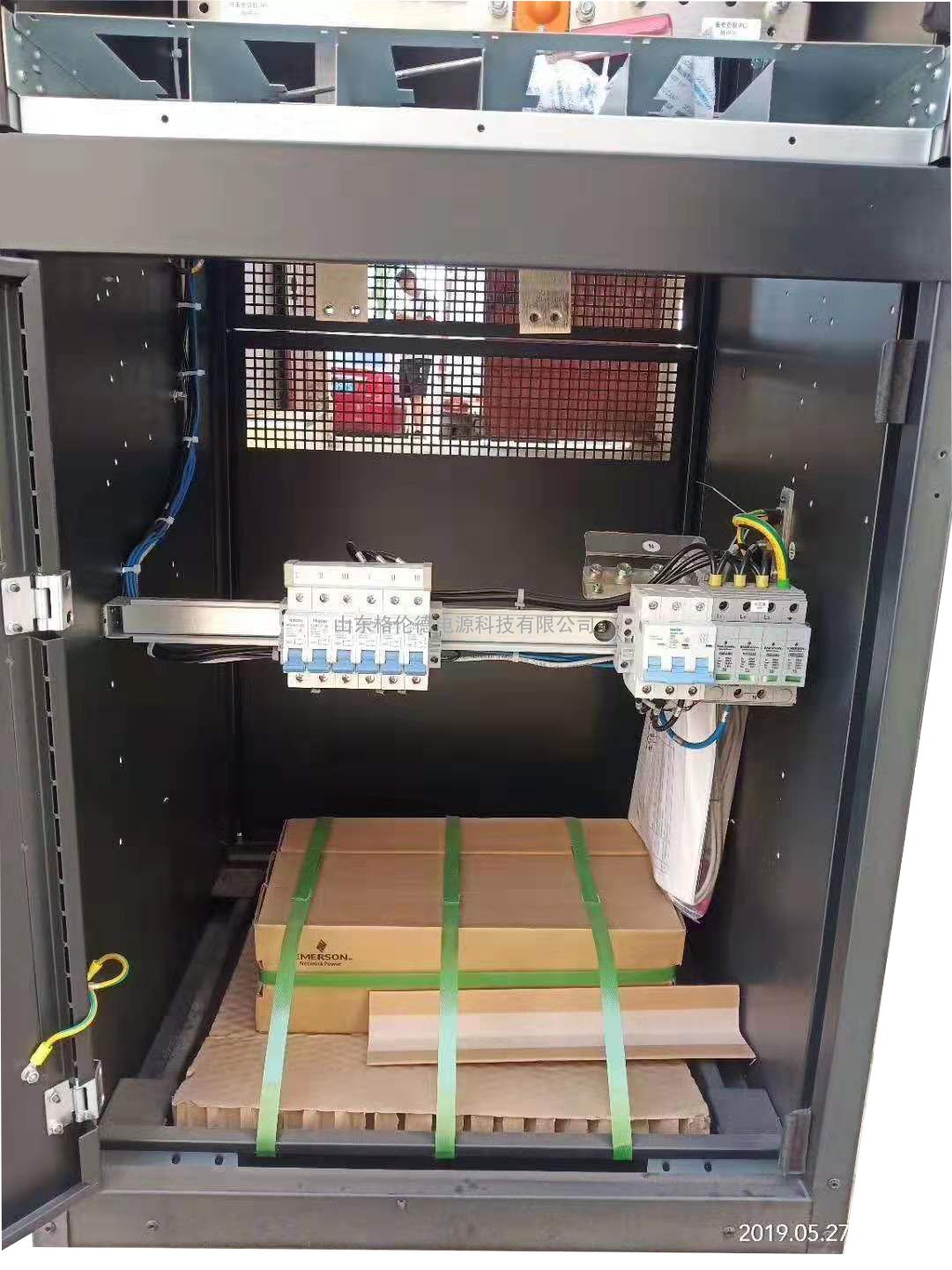

　　1.5.4 交直流配电功能

　　交流配电的主要功能如下：

　　? 交流输入采用3极空开，具有短路和过流保护功能。

　　? 交流输入具有过/欠压保护功能。

　　交流输入输出接口功能说明

　　接口名称 功能说明

　　交流输入空开 用于交流电源的接入和通断控制

　　交流输出空开 空开提供交流相线接线端，用于向用户其它交流设备供电

　　交流输入零线母排 用于三相交流的零线接入

　　接地端子 电源系统保护地、防雷地和工作地的汇接点，需接入到用户机房的接地排上

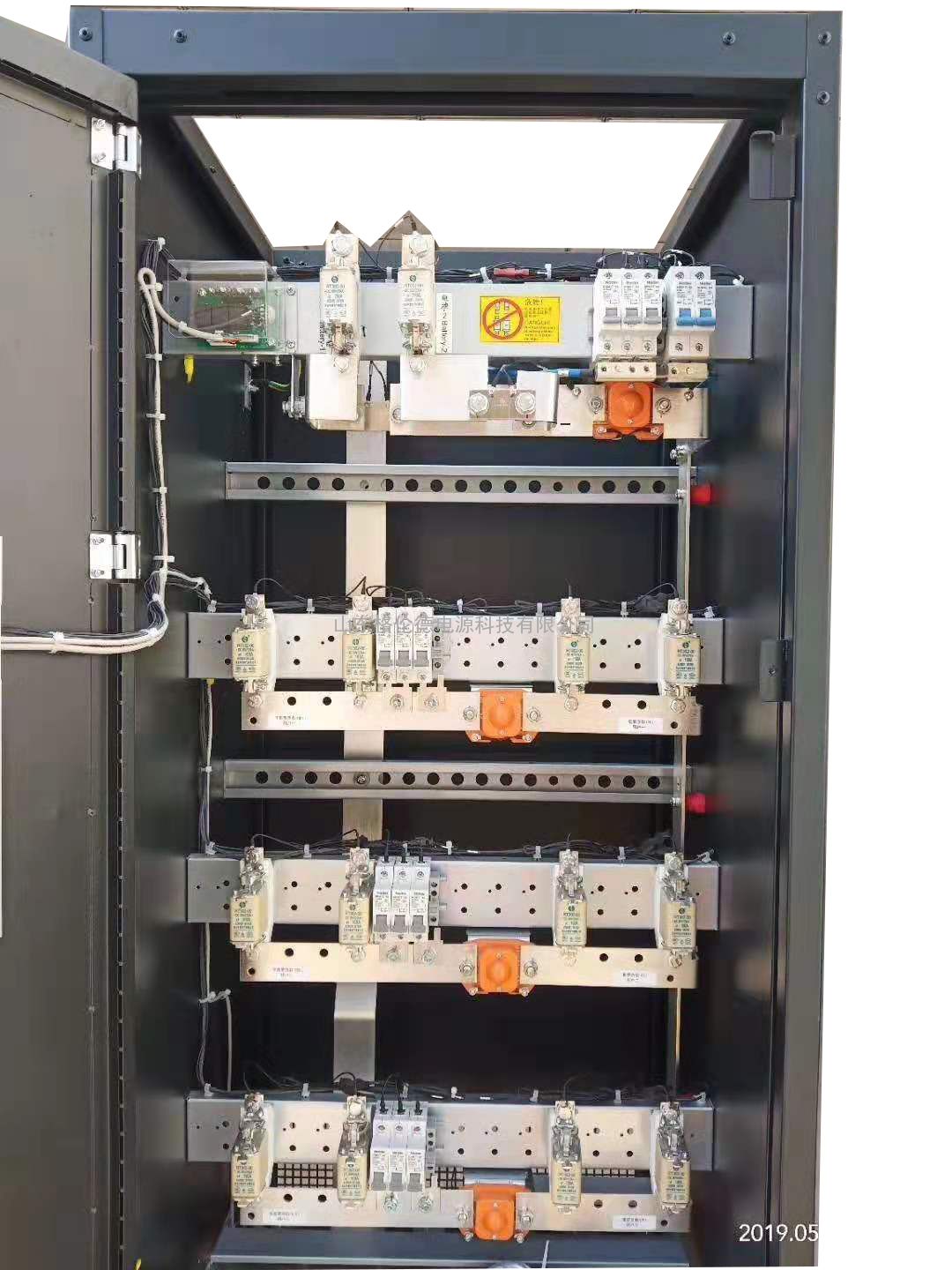

　　直流配电的主要功能如下：

　　? 输出负载分路具有短路和过流保护功能，分路容量可根据用户要求适当调整。

　　? 电池输入采用熔断器，具有短路、过流保护和告警功能，故障状态可检测。

　　? 电池电流可检测。

　　? 直流输出过、欠压告警功能。
