艾默生R48-1800A产品详细介绍
艾默生R48-1800A机械参数尺寸87.9mm(高)×85.3mm(宽)×272mm(深)
重量≤2.0kg
1、艾默生R48-1800A概述

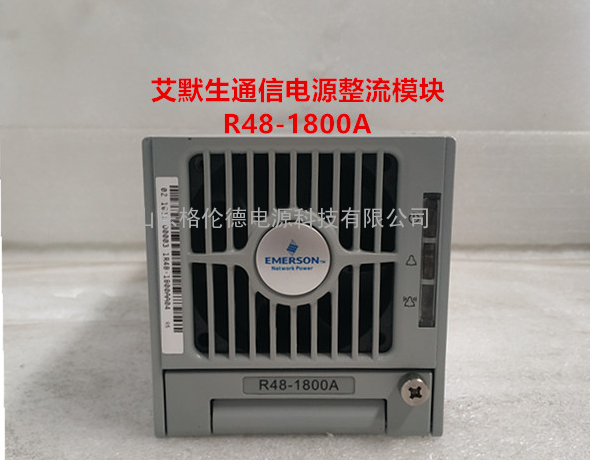

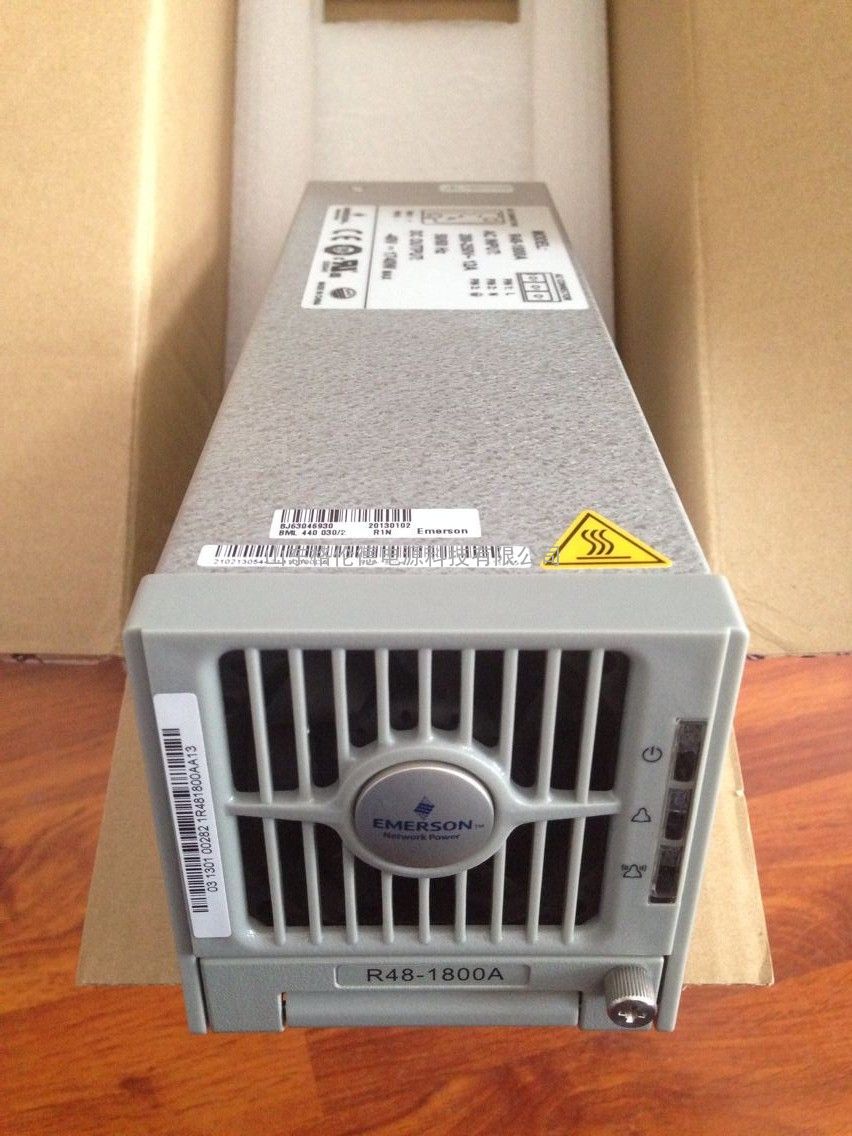

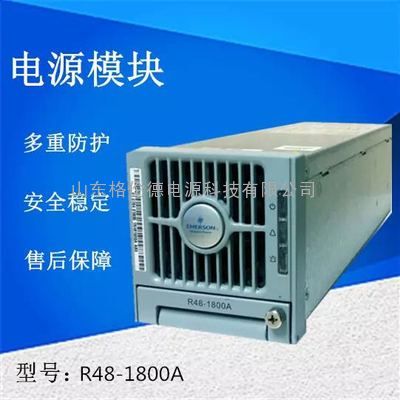

R48-1800A艾默生通信电源整流模块，标称输出电压48V,标称输出电流30A，适用于艾默生PS48120-2/1800 ,PS48300/1800,PS48300-3B/1800通信电源系统中。
艾默生R48-1800A通信电源模块是艾默生网络能源集多年开发和网上运行经验，采用DSP技术、为满足核心网供电需求而设计的高可靠、高功率密度、高性能全数字化分立式通信电源
艾默生R48-1800A功能和特点
1.热插拔
整流模块采用无损伤热插拔技术，其输出和输入都有软启动单元，当模块插入系统时，不会引起系统输出电压的扰动。更换模块时间小于1分钟。
2.数字化均流
整流模块采用先进的数字化均流技术，无需监控模块，整流模块间可以自动均流，均流不平衡度小于±3%。
3.输入限功率控制
整流模块根据输入电压和输出电压的变化，采用先进的限功率控制方法。转换点在176V(回差小于2V)。当输入电压在176Vac～300Vac时，模块可以输出大功率;当输入电压在85Vac～176Vac时，使其在低输入电压时既保证大负载需求，又能保证模块的可靠工作，其输出功率与输入电压的关系
45℃时，输出功率与输入电压关系说明：
176Vac输入，模块输出功率为100％额定功率，即1740W；
110Vac输入，模块输出功率为50％额定功率，即1050W；
85Vac输入，模块输出功率为44.4％额定功率，即800W。
4．输出负载特性
输入电压176Vac～300Vac时，模块输出功率为1740W。
当负载继续增大，输出电压将下降，输出电压在52.7V～58V时，输出功率恒定，为1740W，即输出电压为58V时，输出电流为30A；输出电压为52.7V时，输出电流为33A。其输出电压与输出电流的关系如图1-6所示。
5．温度限功率
模块正常输入状态下，在－20℃～45℃工作温度区间，可以正常工作并且达到输出功率1740W；在其它温度区间则限功率输出，如下表所示：
温度范围输出功率
－40℃～－20℃可以正常启动并连续工作
－20℃～45℃正常工作，可输出1740W
45℃～55℃线性限功率到1450W
55℃～65℃线性限功率到1160W
65℃～70℃线性限功率到0W
6．输出限流点调节
通过外部监控模块，整流模块的限流点在42.0V～58.0V范围内可调，步长0.1A。在额定输入条件下，正常输出电压范围（42V～58V）内整流模块的输出限流点与监控设定值的误差不大于±1A。
7．输出电压调节
通过外部监控模块，整流模块的输出电压能连续调整，调整范围为42V～58V，调整精度为±0.1V。
8．风扇控制
正常工作时，风扇的转速随模块温度的升高而提高，直到满转。
交流过/欠压时，风扇停止转动。
9．监控性能
整流模块有内置先进的数字化信号处理器DSP，监测和控制整个模块的运行，并通过CAN总线与外部监控模块通讯。具体包括：
1）可以通过监控模块控制整流模块开/关机，设置模块输出电流缓起功能和过压保护复位模式。
2）可以通过监控模块调整整流模块的输出电压、过压点、电流步进时间、限流点。
3）向监控模块发送输入电压、输出电压、输出电流、限流点、温度、过压点；
4）向监控模块发送开/关机状态、输入保护、内部PFC过/欠压保护、过温保护、过压关断故障、风扇故障、温度限功率、输入限功率，电流不平衡。
艾默生R48-1800A高效整流模块模块主要保护功能
1．艾默生R48-1800A输入过/欠压保护
当输入电压小于80Vac±5Vac或者大于305Vac±5Vac，保护指示灯（黄灯）亮，模块将停止工作、无输出。输入电压恢复到97.5～295Vac范围以内，整流模块自动恢复为正常工作。
过压保护事件发生时模块会上报监控模块。
2．艾默生R48-1800A输出过压保护
整流模块有输出过压硬件保护和输出过压软件保护，硬件过压保护点为59.5V±0.5V之间，硬件过压保护后需要人工干预才可以开机。软件保护点可以通过监控模块设置，设置范围为56～59V，要求比输出电压高0.5V以上，出厂默认值为59V。
软件过压保护模式可以通过监控模块选择：
1）艾默生R48-1800A一次过压锁死模式
当整流模块发生软件过压，整流模块关机并保持，需要人工干预方可恢复；
2）艾默生R48-1800A二次过压锁死模式
整流模块软件保护后，关机5秒钟内重新开机，如果在设定时间内（默认为5分钟，可以通过监控模块设置）发生第二次过压，整流模块则关机并保持，需要人工干预方可开机。人工干预方法：可以通过监控模块复位整流模块，也可以通过从电源系统上脱离整流模块来复位。
过压故障发生时，模块上报故障信号给监控模块进行相应处理。
3．艾默生R48-1800A过温保护
在模块的进风口被堵住、环境温度过高或者风扇故障等原因导致模块内部温度达到98℃时，模块面板的保护指示灯（黄灯）亮，模块将停止工作、无输出。当异常条件清除，模块内部的温度恢复正常后，模块将自动恢复为工作，过温告警消失。
过温保护发生时，模块上报告警信号给监控模块进行相应处理。
艾默生R48-1800A高效整流模块
4．艾默生R48-1800APFC输出过/欠压保护
当模块内部母线电压超过过/欠压保护点时，模块将自动关机保护，模块无输出，并且模块面板的保护指示灯（黄灯）亮。
PFC输入过压保护发生时，模块上报告警信号给监控模块进行相应处理。
5．艾默生R48-1800A风扇故障保护
当风扇发生故障时，模块将产生风扇故障告警，模块面板上的故障指示灯（红灯）闪烁，模块关机、无电压输出。故障消除后，可自动恢复为正常工作。
故障事件发生时，模块上报告警信号给监控模块进行相应处理。
6．艾默生R48-1800A短路保护
整流模块采用恒流保护模式，在输出短路的情况下，模块输出电流保持恒定，电流≤33A，有效地保护自身和外部设备；当短路故障消失后，模块自动恢复工作。
7．艾默生R48-1800A输出电流不平衡
当多个整流模块在系统并联使用，均流误差大的模块能自动识别，并点亮模块面板上的保护指示灯（黄灯）；
系统上模块的平均电流＞6A而模块的电流小于1A时，判断为严重不均流故障，红灯亮；同一系统上有两个或以上相同ID的模块时，红灯亮。
如果模块输出电流发生严重不平衡时，均流误差大于5A且模块无输出的模块能自动识别，并点亮模块面板上的故障指示（红灯）。
故障消除后，可自动恢复为正常工作。
8．艾默生R48-1800A后台通讯中断
模块发生通讯中断后，模块面板的保护指示灯（黄灯）闪烁。当模块通讯恢复后，模块面板的保护指示灯（黄灯）恢复正常。当模块通讯正常后，模块自动恢复工作。
产品介绍
艾默生HD4825-3/HD4830-3向合作厂家提供电力用直流48V 系统的核心组件。合作厂家可利用该组件组成一定容量配置的48V 直流系统，应用于发电厂、水电站、各类变电站及其他需要通信电源的场合。产品特点1、 艾默生通信电源采用有源功率因数补偿技术，功率因数值达0.99 2、 艾默生通信电源交流输入电压正常工作范围宽至90~290V，当电压低至170V ～180V某点时，整流模块转 限功率输出,回差小于10V 3、 艾默生通信电源采用全面软开关技术，效率高达91％以上 4、 艾默生通信电源采用无损伤热插拔技术，即插即用，更换时间小于1min 5、 艾默生通信电源完备的故障保护、故障告警功能 6、 艾默生通信电源超低辐射,安全可靠通信电源HD4830-3、HD4825-3、HD4810-3综合运用现代电力电子和工业控制技术开发，内置先进的微处理器，采用全面软开关技术，效率和EMC达到业界水平。HD4830-3 、HD4825-3 主要技术参数1．环境条件：工作温度：-5～45℃储存温度：-40～70℃相对湿度：≤90%RH海拔高度：≤3000m2．输入特性：输入(相)电压：在170～180V之间存在一个“转换点”，当处于“转换点”～290V范围时可输出58V/30A，处于90～“转换点”范围时可输出58V/15A输入电网频率：45～65Hz开机启动冲击电流：≤15A不工作承受大静态电压：380VAC，长期承受3．输出特性：输出直流电压：42～58V（通过监控模块进行连续调整）输出直流电流：0～30A（大可输出33A）稳压精度 ≤±0.6％负载调整率 ≤±0.5％电压调整率 ≤±0.1％4．输出限流特性：无级限流，在0～110%额定电流值之间连续可调。5．功率因数： ≥0.996．效率： ≥91%7．均流不平衡度： ≤±3%8．温度系数（1/℃）： ≤±0.02%9．动态响应动态响应：50%--25%--50%或50%--75%--50%负载变化时，响应时间≤200μs，超调量≤0.5%。软启动时间：3～8s开关机过冲幅度：大峰值不超过直流输出整定值的±10%10．杂音指标峰--峰值杂音电压：≤200mV（0～20MHz）衡重杂音电压： ≤2mV
Detailed Introduction of Emerson R48-1800A Products
The mechanical parameters of Emerson R48-1800A are 87.9mm (high)*85.3mm (wide)*272mm (deep)
Weight less than 2.0 kg
1. Summary of Emerson R48-1800A
R48-1800A Emerson communication power supply rectifier module, nominal output voltage 48V, nominal output current 30A, suitable for Emerson PS48120-2/1800, PS48300/1800, PS48300-3B/1800 communication power supply system.
Emerson R48-1800A communication power supply module is Emerson network energy development and network operation experience for many years, using DSP technology, to meet the core network power supply needs and design a high reliability, high power density, high performance digital discrete communication power supply.R48-1800A艾默生通信电源 艾默生R48-1800A,R48-1800A艾默生通信电源 艾默生R48-1800A.
