电流发生器我公司自行研制开发的测试设备，它集国内外同类产品的优点于一身，主要用于变送器，电力仪表，电流互感器的变比等测试项目，由于采用低功耗、大容量的自藕调压器和高导磁率铁芯制作的变流器，具有输出功率大，体积小，重量轻等优点，被广泛用于电力、铁路、石化、冶金和矿山等企业的科研、生产和电气试验现场。
本仪器 1、输入电压AC380V（3相） 2、输出电流：A\B\C相电流0-5A连续可调 、可同时调节 3、三相电压0-100V可调 4、三相电压、电流具有移相功能 扬州市苏博电气有限公司为您长期供应定制各种规格大电流发生器 三相大电流发生器 三相交流大电流发生器 三相小电流发生器 长时间大电流发生器 短时间电流发生器 交直流电流发生器 升流器 三相电流发生器 SBDF 电流信号发生器 温升大电流发生器 单相小电流发生器
一、 概述

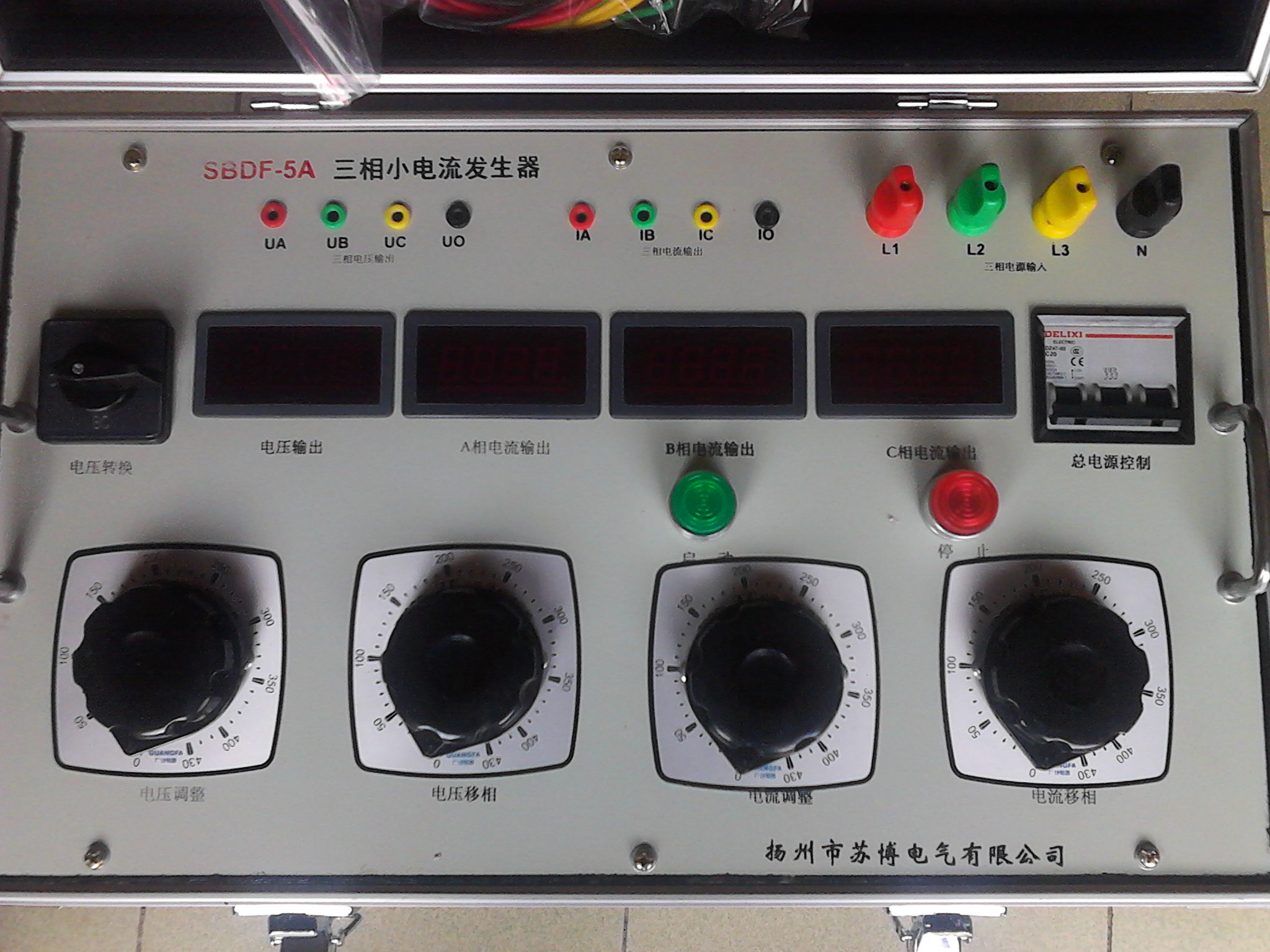

SBDF-5A三相小电流发生器是根据电力部门和工矿企业在电气设备试验如：各种开关，电流互感器和其它电器设备作电流负载试验及温升试验而专门设计制造的专门设备。
本系列产品视产品体积、重量采用分体/一体式结构,具有输出电流无级调整,电流上升平衡、负荷变化范围大、工作可靠、操作简便、安全等特点，是工矿企业进行升流或温升试验较理想的设备。
二、 主要技术参数
1：工作电压 三相四线380V输入
2：输出电流 三相0-5A/0-6V
3：输出电压 三相AC0-100V/1A
4：额定输入电流三相 5A
5：三相电压，电流移相范围0-90?
三、 使用环境
1、工作电源：AC 380V ?10% 50HZ
2、环境温度：－10℃~40℃
3、产品周围应无严重影响变压器绝缘的气体蒸气，化学性沉积灰尘、污垢及其它爆炸性介质的场所。
四、 工作原理
本系列产品接入工作电源后，通过调整调压器输出电压以获得试验所需的大电流。其工作原理图如下：
五、 使用方法
１、 按电气原理图接好工作线路，操作台等必须良好接地。
２、 通电源，将面板空气开关合闸，操作面板上的红色指示灯亮，按下起动按钮，电流表指示亮，此时升流器等待升流。
３、 顺时针均匀旋转调压器，注意操作面板上输出电流指示直到所需的大电流，为了保证测试精度，可在仪表接线柱上串联一标准电流表。
４、 试验过程中，一旦发现不正常的现象，应立即切断电源，查明原因后，再进行试验。
５、 试验完毕，必须将调压器回零，按停止按钮切断电源，切断工作电源，方可拆除试验接线，以保证安全。
六、 注意事项
1、本设备是为短时间的工作而设计的，所以不允许长时间在额定容量下工作，特别不允许超过额定电流运行，以防过热，其时间如下：
负载情况（占额定%）
|
大持续运行时间（分钟）
|
|
100
|
5
|
|
85
|
8
|
|
75
|
10
|
2、新安装和长时间不用的变压器，运行前用1500兆欧表测量线圈之间和线圈对地的绝缘电阻，其电阻值不低于0．5兆欧时，方可使用。
3、使用中，升流变压器和操作台必须可靠接地，以保证安全。
4、使用时应缓慢均匀升流，搬运时应避免过大的震动。
5、调压器与电刷接触表面应保持清洁，视情况用90%酒精蘸棉纱擦拭干净。
6、本设备应置于清洁、通风、干燥的室内保存。
七、 设备成套性
１、 SBDF操作箱 一台
２、 专用测试线 8根
３、 使用说明书 一份
４、 产品合格证 一份
