UL2464 P 80℃ 300V PVC信号电缆屏蔽

　　UL2464 P 80℃ 300V PVC信号电缆(屏蔽)

　　产品介绍

　　01产品应用

　　经UL/CSA认证的数据传输电缆、控制和连接电缆，主要用于在测星和控制技术的过程控制设施中传输模拟和数字信号，实现无损数据和信号传输，适用于国定铺设和适用于低速移动场合，无明确电缆路径，没有拉伸应力，适合在于燥和潮湿的室内使用，电子设备的内部布线或外部互连。

　　02产品特性

　　·符合RoHS标准

　　·对绞

　　·推荐用于EMC应用

　　·可用于焊接、压接和切割和实持

　　03技术认证

　　·符合UL8:CUL标准，UL758,CSAC22.2No.210

　　·符合2014/35/EU-准则("低电压指令") CE

　　·对于特殊结构、其他尺寸、芯线和护套的颜色产品可接受定制。

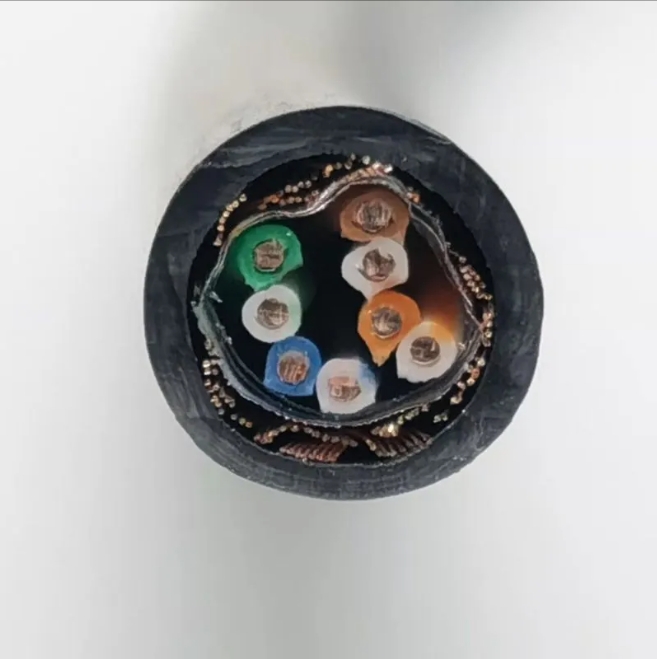

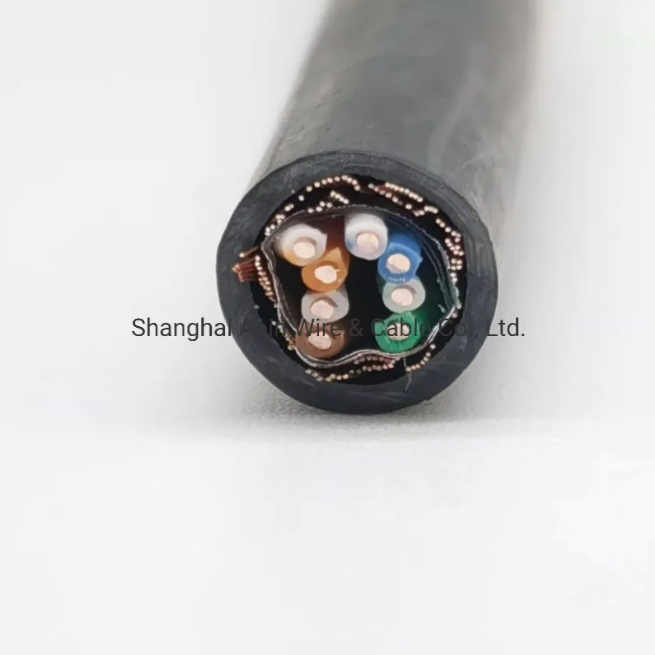

　　产品结构

　　号体材料:裸铜或镀锡

　　导体类型:符合UL758标准，ASTM B3或ASTM B33标准，DIN VDE0295 5类号体 或_IEC 60228 5类导体

　　芯线绝缘:PVC、HDPE可选

　　芯线识别:<20AWG:5芯及以下采用分色区分，符合n.DIN 47100，5芯以上多芯电缆采用芯线分色，自色油里打点区分;220AWG: 5芯及以下采用分色区分，含黄/绿地线，符合n.DIN 47100，5芯以上多芯电缆采用黑色芯线，白色油墨编号区分(如有特殊要求按需定制)

　　绞合:2根芯线扭成一对:线对分层绞合

　　屏蔽层:镀想铜编织:覆盖率约为70%

　　护套:PVC

　　外护套酸色:灰色RAL7001或黑色RAL9005

　　额定电压:符合UL:300V:符合CE:300/3DD V

　　测试电压:芯/芯:20kV;芯/屏蔽:1.5 kV

　　导体电阻:UL1581ASTM C类

　　绝缘电阻:PVC:+20℃220 MOxkm;HDPE:+20℃220 MO xkm

　　电容:芯/芯约120 nF/Km:芯/屏蔽约160 nF/km

　　小弯曲半径固定:7.5xd

　　小弯曲半径移动:15xd

　　温度等级固定:-15℃/+80℃

　　温度等级移动:-5℃/+80℃

　　阻燃等级:自熄性和阻性符合UL1581VW-1;CSA C22.2 N0.2556-15 FT1、FT2;IEC 60332-1-2标准认证:UL&CUL:UL1007、UL1569、UL10450、UL2464CE:LIYCY-TP、LI2YCY-TP如需CE认证要求需单独注明

　　产品标识: Aein bei ke E503807兄AWM型号 规格 溫度 电压C见AWM I/I A/B规格 溫度 电压FT2 SHANGHAI AEIN米标
