HUB8485G 光隔RS-232/8路RS-485集线转换器

　　一 用途

　　RS-485光隔1拖8口HUB（型号HUB8485G）用于增加RS-485信号的驱动能力（带负载能力增加8倍），还可以用于RS-485组成星形网。HUB4485G还实现RS-485的上、下位机之间的光电隔离。HUB8485G还是一个将一路RS-232转换为8路RS-485的光隔集线转换器。

　　二 安装及性能

　　HUB8485[G]有1个上位机RS-485/RS-232口和8个下位机RS-485口。HUB8485[G]的下位机侧可以分别接8个下位机的RS-485口。HUB8485G支持高通信速率保证9600bps以上、实际可达38.4Kbps。HUB8485G同时具有吸收浪涌电流的抗雷击保护功能。由于HUB4485G特有波士零延时智能收发转换技术，所以确保适合所有半双工通信软件。

　　当8个下位机RS-485口中有一个、二个甚至七个RS-485短路或者烧坏时，HUB8485[G]的上位机RS-485仍然可以与剩余的正常的RS-485下位机通信。使用HUB8485[G]组网后，保证某一个或多个节点损坏后不影响其它节点的正常通信！

　　HUB8485[G]可以堆叠，即将多个HUB8485[G]的上位机RS-485端并联起来即可，可以公用一个+5V电源。HUB8485[G]的各个下位机RS-485口（0号、1号、···、7号）功能是完全一样的、可以互换。

　　HUB8485G的上位机的DB-25孔是一个标准的DB-25芯RS-232头、可以直接外插标准的DB-25针RS-232口，或者通过标准的DB-25/DB-9转接线接到标准的DB-9针RS-232口。

　　三 外形图

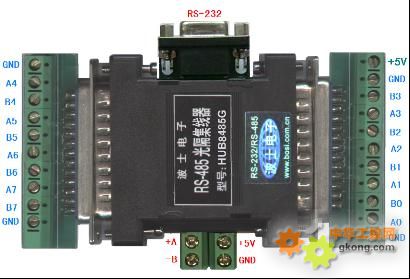

　　HUB8485G的外形如图(108*82*33mm)。上位机1路RS-485为DB-25孔并且配接线端子(图中中间)、8路下位机分为两个4路，均为两个DB-25针并且配接线端子。
