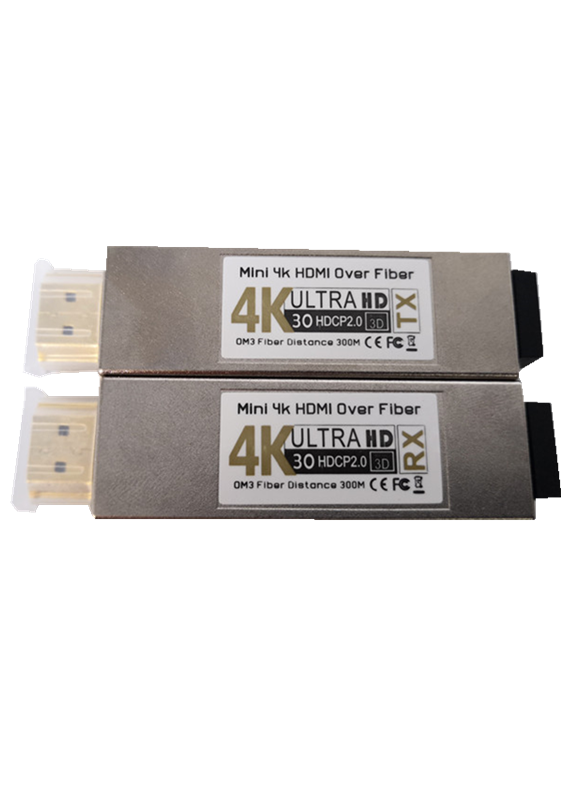

迷你 4K HDMI光端机
使用手册
产品概述
此产品传送无压缩的HDMI高清视频信号，支持1.4A；采用850nm的OM3多模光纤，传输距离可以达到300米，支持的分辨率可达4K*2K,支持3D。
采用的技术将HDMI高清图像以及数据转化成10.2G的光纤信号，接收端将接收到的光纤信号转换为HDMI高清图像以及数据，同时也将HDMI获取的DHCP , EDID信息回传给到发射端，支持HDCP , EDID透传。它不仅打破了HDMI 线材传输长度的限制，也更加方便灵活，更为广大顾客节约成本,本公司所生产设备为以下特别适用于高清视频信号的传输提供解决方案：如对传输距离及安全有限制的场所、广电信号传输、数据中心控制、信息分配、会议室演示、广场广告机、列车站台、飞机场大厅广告屏、酒店、酒巴、商场、饭店、大屏拼接长距离传输、军事演习、高清摄像机以及教学环境和公司培训场所等各种长距离的应用。
l 支持全高清，1080P@60Hz，3D以及4K*2K
l l采用OM3多模光纤代替HDMI线达到长距离传输300米
l l实时传输HDMI高清视频信号，视频清晰稳定
l l传输速率带宽10.2Gbps
l l符合HDMI1.4标准，HDCP1.2协议，支持EDID透传
l l内置ESD保护电路，能有效防止静电损
l l光纤传送，电磁抗干扰强，满足不同场合需求。
l l现场安装:简单方便，即插即用,无需设置
l l迷你包装，使用方便。
备注：如果HDMI源能够提供充足HDMI 5V电源，可以不采用USB供电。

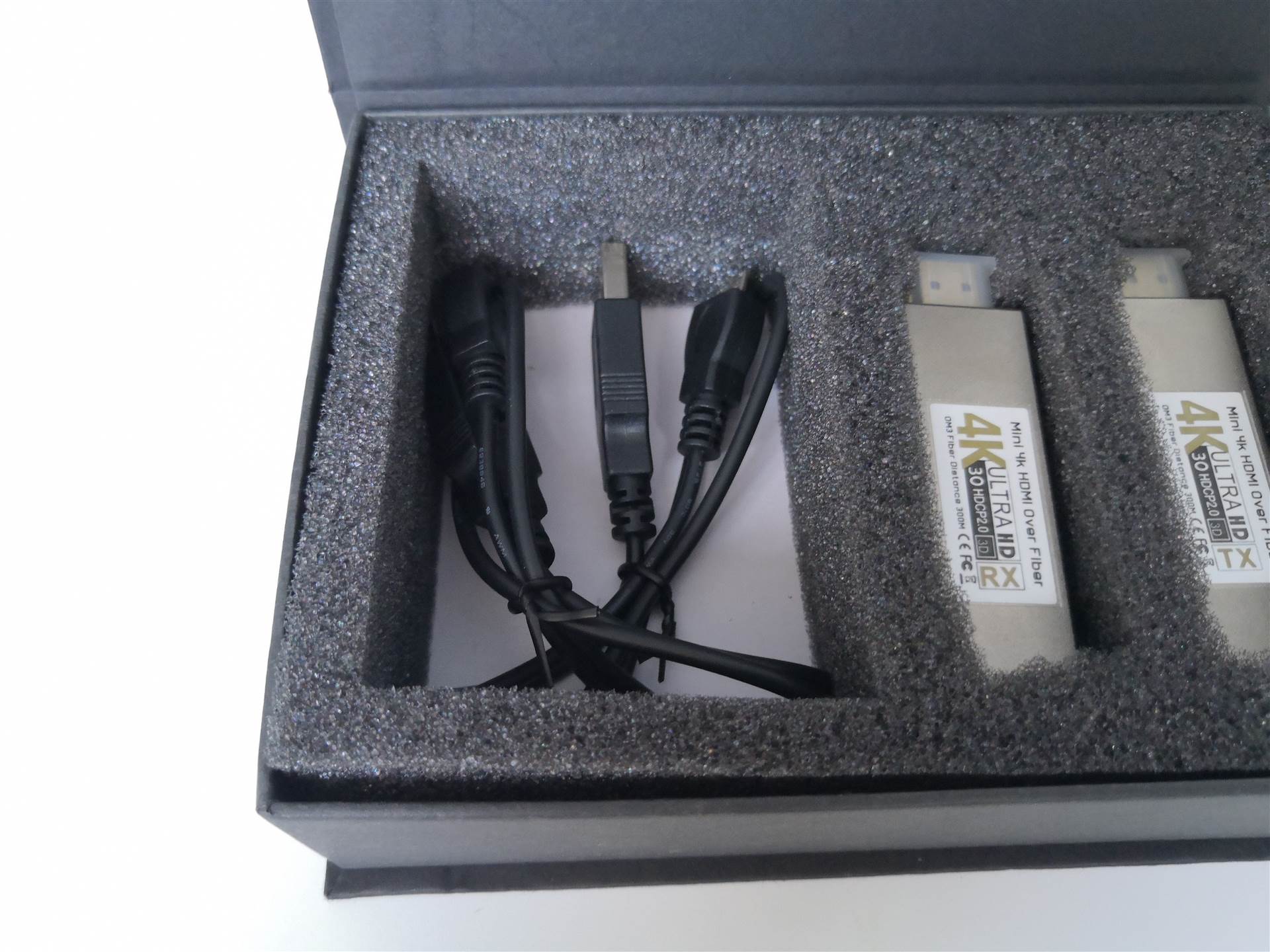

设备清单：

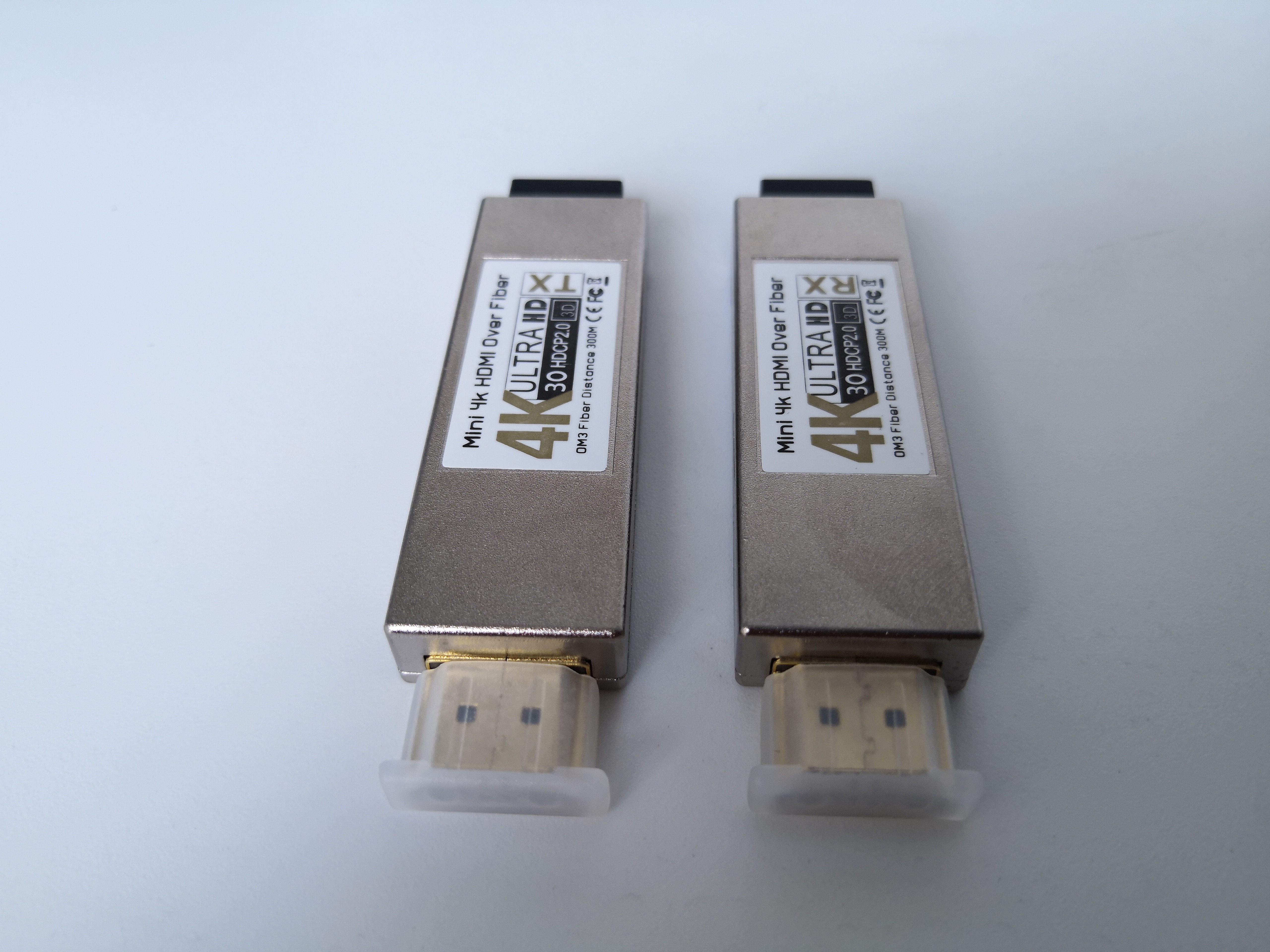

n HDMI 发射端主机1台
n HDMI 接受端主机1台
性能规格
| 指标参数
|
min
|
Typ
|
Max
|
Unit
|
Notes
|
|
数据带宽
|
|
10
|
|
Gbps
|
|
|
电源功耗
|
|
1420
|
|
mW
|
发送端
|
|
|
1220
|
|
mW
|
接收端
| |
|
工作温度
|
0
|
|
100M:70 200M:* 300M:60
|
°C
|
|
|
电源电压
|
|
5
|
|
V
|
+/-5%
|
|
支持分辨率
|
Up to 4K/2K
|
| |||
|
支持刷新率
|
Up to 30 Hz
|
| |||
|
支持色深
|
Up to 48-bit
|
| |||
|
支持3D
|
支持
|
| |||
|
支持 HDCP
|
支持
|
| |||
|
光纤波长
|
850nm
|
| |||
|
误码率性能
|
1.00E-12
|
| |||
|
光纤输出功率
|
Class1
|
EN60852-1 2007 EN 60852-2 A2 2010
| |||
|
电气接口
|
19 Pins
|
HDMI A Type Port
| |||
|
4 Pins
|
USB Standard A
| ||||
|
存储温度
|
-40 到 +100°C
|
| |||
|
工作温度
|
0 到 +60°C
|
| |||
|
工作湿度
|
5 to 90 % RH
|
(no condensation)
| |||
使用安装
1、 用一对多模光纤替代将发送端与接收端交叉连接。
2、 将发送端与接收端供电。
3、 将发送端接入接入HDMI信号源（例如蓝光DVD,机顶盒、高清播放器等）。
4、 将接收端连接到显示设备（如高清电视机、拼接屏等）。
