此产品有70M 和 100M 两个规格，在此以100M为案例

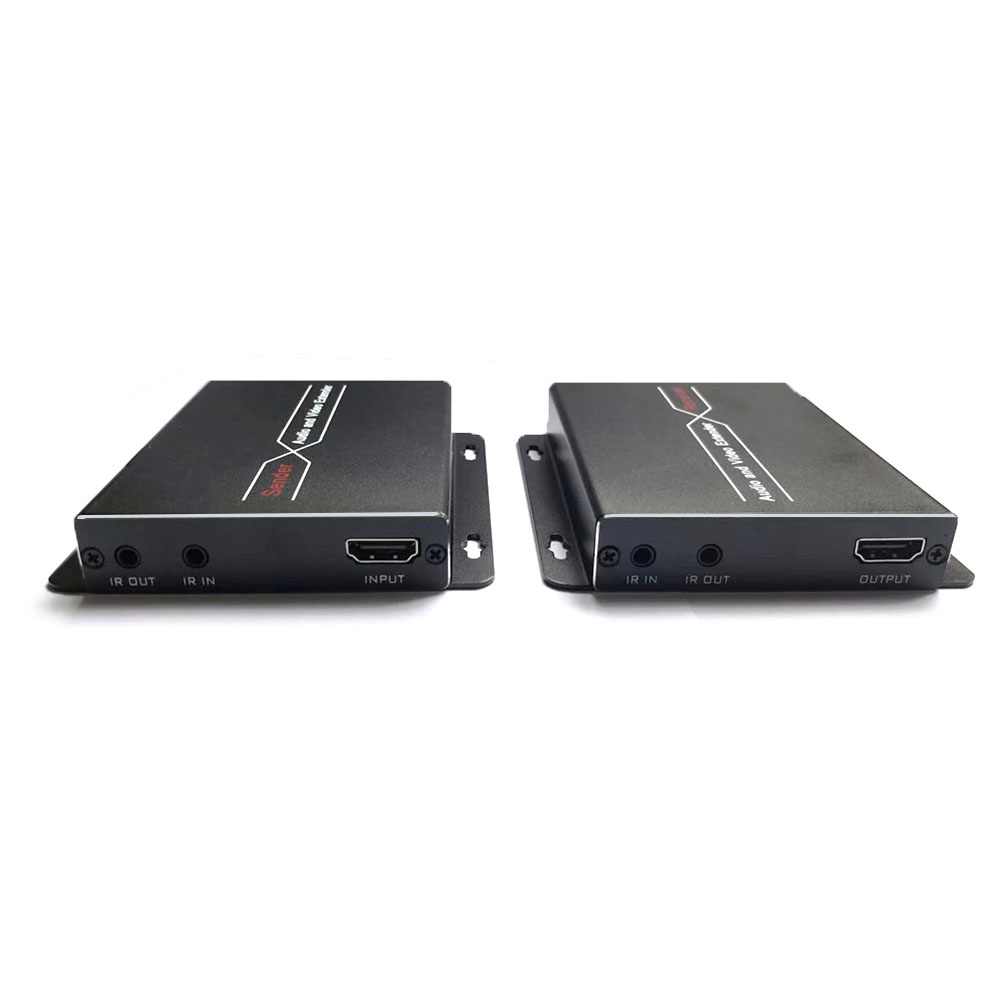

100M HDMI HDBaseT KVM 网线传输器
一，主要特点
1. 铝制外壳，体积小，轻薄设计，比铁壳美观，抗干扰能力强；壁挂式更方便
2. 使用 CAT6电缆可传输100米
3. 视频分辨率达3840*2160@30Hz
4. 支持RS232串口数据透
5. 支持POC单边供电，只需要给接收端供电即可
6. 支持双向红外(20-60Khz)信号控制
7. HDMI 1.4和HDCP 1.4标准
8. 支持EDID、HDCP透传，提高兼容性，匹配信号源和显示设备
9. 内置自动调节系统，使图像平滑、清晰、稳定
二，技术参数
| 规格名称
|
详细参数
| |
|
视频
|
支持协议
|
HDMI 1.4; HDCP 1.4
|
|
HDMI像素带宽
|
225MHz，全数字
| |
|
HDMI接口带宽
|
总带宽10.2Gbps
| |
|
支持分辨率
|
3840X2160@30Hz 及向下兼容
| |
|
视频接口
|
HDMI-A 接口
| |
|
HDMI接口阻抗
|
100Ω
| |
|
建议HDMI线使用长度
|
小于5米，在1920X1080@60Hz时
| |
|
红外
|
红外接口
|
标准3.5MM音频接口
|
|
红外频率
|
标配20-60KHz
| |
|
信号类型
|
数字信号
| |
|
红外传输方向
|
双向传输
| |
|
RS232
|
接口
|
DB9
|
|
信号方向
|
双向透传
| |
|
波特率
|
自适应，115200bps
| |
|
数据位
|
8位
| |
|
HDBaseT
|
网线接口
|
标准RJ45接口（568B）
|
|
建议网线传输距离
|
使用纯铜6类网线100米-1080P@60hz ; 70米-4K@30HZ
| |
|
其他
|
电源
|
电源适配器：DC 12V/2A
|
|
功耗
|
MAX 8W
| |
|
工作温度
|
-5℃ ~ +70℃
| |
|
工作湿度
|
5% ~ 90%
| |
|
主机尺寸
|
100*97.5*18.6mm
| |
|
保修期
|
1年免费保修
| |
