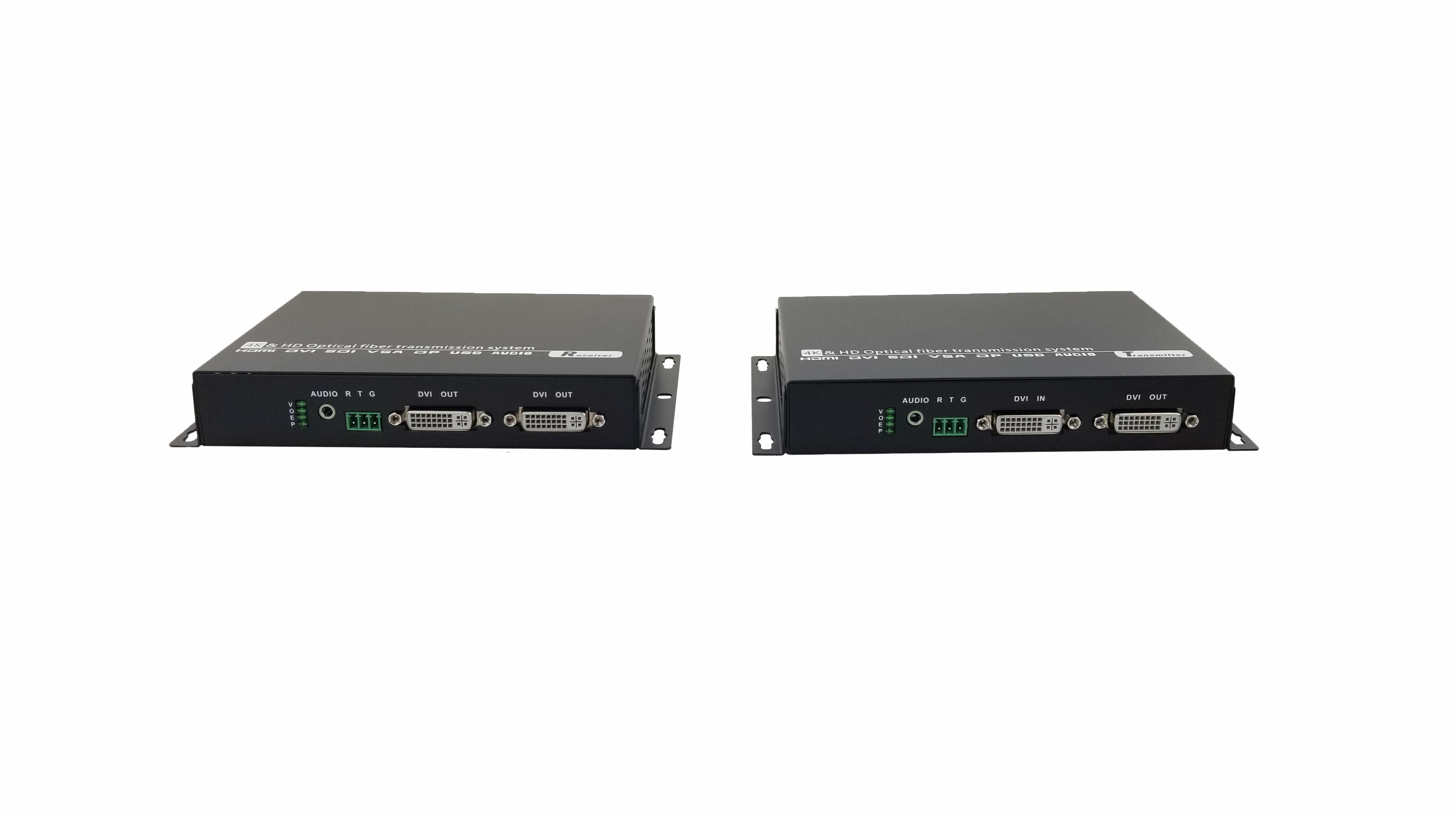

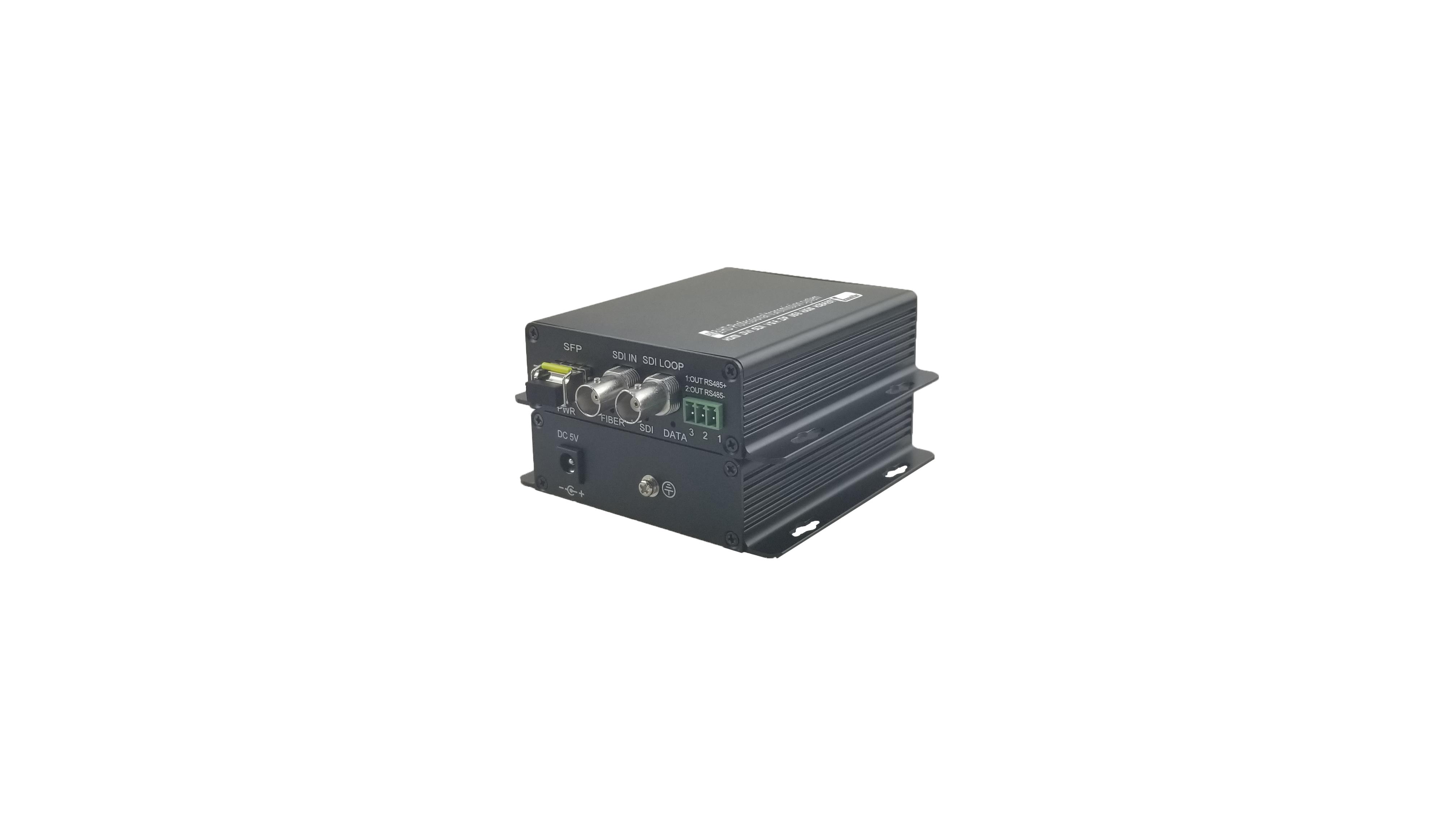

此机器有HDMI,DVI,SDI三种接口，在此以HDMI接口为案例

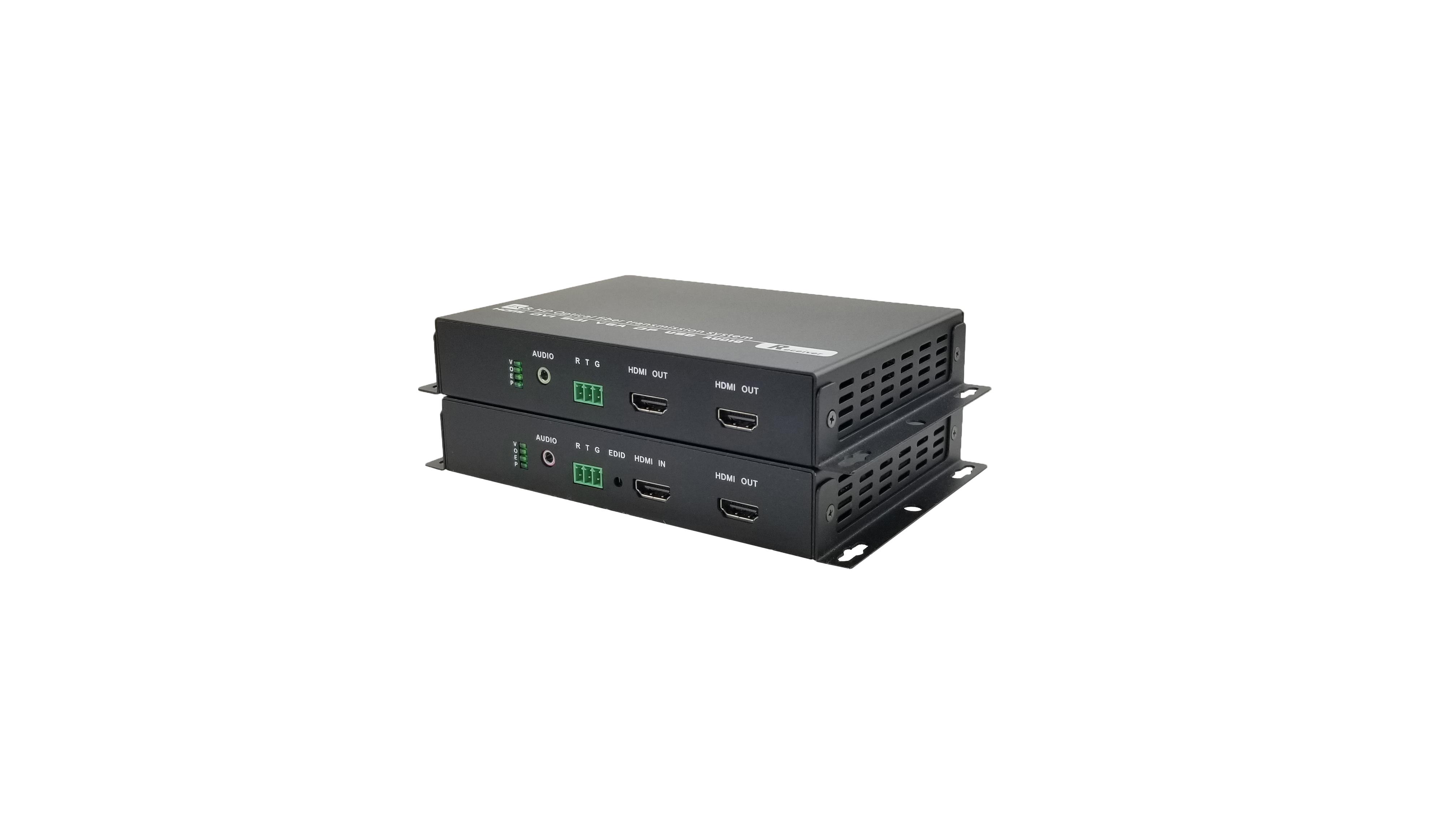

HDMI多规格光端机
一、产品简介
HDMI光端机通过光纤长距离地传输高清视频信号，同时支持串口数据传输和外接独立音频等功能，能够适应多种复杂的应用环境。该设备采用的视频处理芯片，拥有的图像处理和传输能力，使信号传输更加流畅和稳定，是一种可靠、高性能、高效的HDMI信号延长方式，广泛运用于展览展示，轨道交通，广播电视，视频会议,医疗示教，教育录播，安防监控等对视频高要求行业。
二、产品特性
l 传输距离标配20KM，长可达80公里；支持多路数波分复用
l 支持发射端和接收端HDMI视频本地环出
l 支持EDID学习
l 分辨率高可达到1920*1200@60Hz，向下兼容；兼容I格式
l 支持一路独立正向模拟立体声音频信号传输；
l 支持串口数据正向向传输，自适应波特率；
l 内置ESD静电保护电路，能有效防止静电损；
l 支持系统自检，根据LED灯指示是前端和后端出现故障，有针对性排查
三、技术参数
| 视频
|
支持协议
|
HDMI
|
|
像素带宽
|
300MHz，全数字
| |
|
接口带宽
|
总带宽6.75Gbps
| |
|
输入输出电平
|
1VP-P
| |
|
支持数码位宽
|
10Bit
| |
|
支持分辨率
|
VESA标准分辨率；YUV格式分辨率
| |
|
接口
|
HDMI
| |
|
阻抗
|
100Ω
| |
|
建议HDMI线缆输入/输出距离
|
小于5M，在1920X1080@60Hz以辨率时，使用带均衡的线缆时可以至30M
| |
|
音频
|
音频模式
|
支持音频加解嵌
|
|
接口
|
3.5mm立体声音频插座
| |
|
信号类型
|
正向立体声
| |
|
RS232
|
接口
|
凤凰端子
|
|
信号方向
|
正向传输（可选双向传输）
| |
|
波特率
|
自适应，高115200bps
| |
|
光纤
|
光纤接口
|
LC 接口
|
|
光纤类型
|
单模
| |
|
波长
|
单模 1310nm/
| |
|
接口带宽
|
2.97Gbps
| |
|
建议传输距离
|
在1920X1080@60时， 单模光纤：10km
| |
|
其他
|
电源
|
DC 12V/1A
|
|
功耗
|
单路：MAX 6W
| |
|
工作温度
|
-20℃ ~ +70℃
| |
|
湿度
|
5% ~ 90%
| |
|
存储温度
|
-40℃~85℃
| |
|
工作时间
|
7*24小时
|
