能量回馈型电池包/电池模组750V300A技术协议
单台可做2通道，2通道可实现并联
一. 系统简介
设备创新采用共直流母线形式，加之电能回馈式双向逆变&变流模块化设计，从而实现待测电芯模组或电池包的充电、静置和放电等功能。
基于模块化理念，根据不同客户的需求进行不同需求配置（10~800V，0A~1000A），灵活稳定满足生产要求，绿色生产。
二. 系统特点
回收能量，提升质量
l 放电能量回馈利用，降低生产成本；减少空调和排风系统等二次投入；优化生产环境，提升生产质量，实现绿色生产。
充放一体，提升产值
l 充放电硬件一体——双向充放，多种充放电模式，控制精度高；大化使用设备，节约体积，提高单位面积产值。
新型逆变，低耗高质
l 三电平逆变，损耗小，提升效率；并网电流波形更接近正弦波，谐波含量小，产品体积小，实现模块化设计。
模块架构，组态灵活
l 全功能独立运行（每个模块均具备独立运行能力）模块化设计，运维简洁高效，提高系统稳定性；
实现任意并联，可组合多种模式，输入电流电压范围宽。
l 便于实现前期N+M冗余设计及其后期经济升级（模块升级或替换）。
独特风道，保质稳定
l 独立风道设计，阻断风沙，粉尘，水汽对敏感器件的影响和模块内热流循环；提高模块的热稳定性。
高效转换，完善保护
l 远高于90%的转换效率，提高节约效率；完善的系统保护机制，延长系统使用寿命。
独立风道
l 模块采用分层结构，将主控中心和主要发热器件隔离；
l 采用独立风道，确保风腔有足够的风压，相比于混合风道，热设计更优。
三、功能说明
充放电模式
l 充电：恒流、恒压、恒流恒压、恒功率、脉冲（小脉宽为500ms）、工况
l 放电：恒流、恒功率、恒阻、脉冲（小脉宽为500ms）、工况
l IF条件工步
l 搁置
截止条件
l 时间/容量/电压/电流/温度
保护条件
l 防反接保护
l 电压上限、电压下限、电流上限、电流下限、延时时间、温度上限、温度下限、单体电池压差
测试纪录
l 每通道独立控制
l 通道报表：工步、测试日期、测试时间、循环数据、循环嵌套数据、工步模式、工步时间
、工步状态、电压、电流、容量、单体电池电压、温度等
工步切换
l 连续充放电工步切换时，充电转放电无延迟
l 恒流转恒压充电时，无转换尖峰
响应时间
l 一般模式下(CC/CV/CP/CC-CV)，从大充电电流切换到大放电电流所需时间小于100ms
断电保护
l 具备资料暂存功能，电脑关机后有1GB的存储空间。当设备电源中断，来电后可以接续测试。
温度测试
l 提供简易方便的温度测试功能，可用于保护条件与截止条件设定
l 温度测试：每通道具备温度资料量测，范围为25℃~110℃±2℃
l 每个主通道大可以监测 248个温度数据
l 适用于电池组表面与环境温度测量
CANbus通讯
l 中位机通过CAN协议与电池包通讯，从BMS中获取电池包的相关信息，从而进行实时监测，实时掌握电池包状态。
其中每个通道的技术规格参数如下：
指标项目 指标参数
输入电源 AC 380V ±10% / 50Hz±5%
功率 375KW
通道特点 恒流、恒压源采用独立双闭环结构
通道控制模式 独立控制
电压
电压范围 充电：30V~750V 放电：30V~750V
低放电电压 30V
精度 ±0.1% of FS
稳定度 ±0.2% of FS
分辨率 200mV
电流 电流范围 -500~500A
精度 ±0.1% of FS
恒压小截止电流 3A
稳定度 ±0.2% of FS
分辨率 100mA
时间
电流响应时间 电流（10%~90%）硬件响应时间小于100ms
工步时间范围 ≤（365*24）小时/工步
分辨率 10mS
辅助通道
辅助通道类型 温度、电压
辅助通道数 多248通道(1500元/8通道)
温度范围 -25℃~110℃
温度精度 ±1℃
温度分辨率 0.1℃
电压范围 -5V~5V
电压分辨率 1mV
电压精度 ±0.1% of FS
数据 记录条件 时间△t：（1s~60000s）
低采样电压：1.5V
低采样电流：0.6A
记录频率：10Hz
小记录时间 100ms
工步列表 记录设备实际执行的工步列表

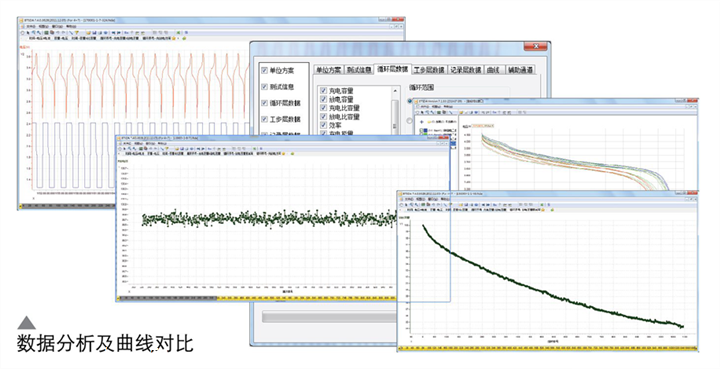

数据导出 导出项目可选；支持主通道详细数据导出（数据，曲线）支持辅助通道电压、温度采集通道数据导出曲线拟合、比较等功能
数据存储格式 数据库文件
数据导出格式式 EXCEL、TXT 、PDF
工况文件导入格式 EXCEL、TXT
充电
充电模式 恒流、恒压、恒流恒压、恒功率、脉冲（小脉宽为500ms）、工况
截止条件 主通道：电压、电流、相对时间、容量、-ΔV
辅助通道：温度、电压
放电
放电模式 恒流、恒功率、恒阻、脉冲（小脉宽为500ms）、工况
截止条件 主通道：电压、电流、相对时间、容量、-ΔV
辅助通道：温度、电压
循环 循环测量范围 1~65535次，具备go to功能
单循环工步数 254
循环嵌套 支持3层循环嵌套
保护 l 防反接保护
l 掉电数据保护
l 具有脱机测试功能
l 可设定安全保护条件，可设置参数包括：电压下限、电压上限、电流下限、电流上限、延时时间
l 可设定辅助通道保护条件，可设置参数包括：电压下限、电压上限、温度上限、温度下限、单体电池压差
能量回馈 满载时>>90%,可将放电能量回馈电网
噪声 <85dB
冷却方式 风冷
接线方式 ABC/N/PE（三相五线制）
功率因数 0.99（满载）
THDi% ≤5%
输入阻抗 ≥10MΩ
数据库 采用MySQL数据库集中管理测试数据
上位机通讯方式 基于TCP/IP协议
CAN通讯协议 协议内容由客户提供(2万元/协议)
通道控制模式 独立控制
通道接线方式 四线制连接
通信接口 网口
每单元主通道数 1
尺寸 机箱，W*D*H:1350*733*1800(mm)
设备重量 2000kg
指标项目 指标参数
工作温度范围 -10℃~40℃
存储温度范围 -10℃~50℃
工作环境相对湿度范围 ≤70% RH（没有水汽凝结）
存储环境相对湿度范围 ≤80% RH（没有水汽凝结）
