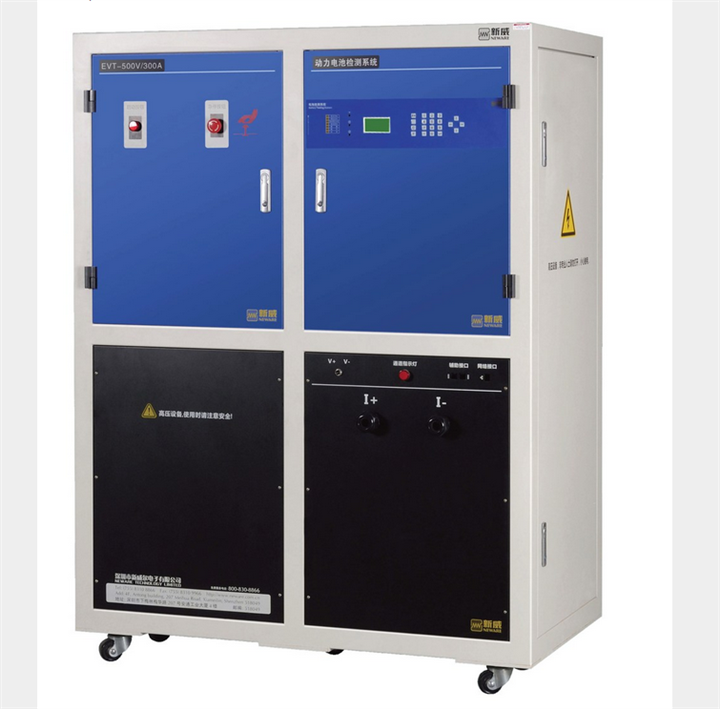

新威尔电池组充放电测试系统100V300A

　　新威尔电池组充放电测试系统100V300A，多用于测试电动车大电池包内的动力模块。

　　设备创新采用共直流母线形式，加之电能回馈式双向逆变&变流模块化设计，从而实现待测电芯模组或电池包的充电、静置和放电等功能。基于模块化理念，根据不同客户的需求进行不同需求配置（10~800V，0A~1000A），灵活稳定满足生产要求，绿色生产。

　　功能和简介如下：

　　充放电模式

　　充电：恒流、恒压、恒流恒压、恒功率、脉冲（小脉宽为500ms）、工况

　　放电：恒流、恒功率、恒阻、脉冲（小脉宽为500ms）、工况

　　IF条件工步

　　搁置

　　截止条件

　　时间/容量/电压/电流/温度

　　保护条件

　　防反接保护

　　电压上限、电压下限、电流上限、电流下限、延时时间、温度上限、温度下限、单体电池压差

　　测试纪录

　　每通道独立控制

　　通道报表：工步、测试日期、测试时间、循环数据、循环嵌套数据、工步模式、工步时间

　　、工步状态、电压、电流、容量、单体电池电压、温度等

　　CANbus通讯

　　中位机通过CAN协议与电池包通讯，从BMS中获取电池包的相关信息，从而进行实时监测，实时掌握电池包状态。

　　温度测试

　　提供简易方便的温度测试功能，可用于保护条件与截止条件设定

　　温度测试：每通道具备温度资料量测，范围为25℃~110℃±2℃

　　每个主通道大可以监测 248个温度数据

　　适用于电池组表面与环境温度测量

　　新威电池组充放电测试系统100V300A参数如下：

　　1. 电压

　　电压测量范围 10V~100V

　　低放电电压 10V（电压、电流输出线≤2m）

　　精度 ±(0.2% of FS+ 0.2% of RD)

　　稳定度 ± 0.2% of FS

　　2. 电流

　　电流测量范围 1.5A-300A

　　精度 ± (0.2% of FS+ 0.2% of RD)

　　稳定度 ± 0.2% of FS

　　3. 功率

　　单通道输出功率 30KW

　　稳定度 ±0.4% of FS

　　4. 时间

　　电流响应时间 20ms (10% to 90% or 90% to 10%)

　　工步时间范围 ≤（365*24）小时/时间格式00：00：00（h、min、s）

　　分辨率 100ms

　　深圳市新威尔电子有限公司

　　新威销售部 朱梦鸽 服务热线 咨询QQ1098712112

　　****新威电池检测设备型号可以在量程范围内任意定制（1mA-1000A,0-800V）****
