DZ10-630/336塑壳断路器 长期供应

　　dz10系列透明塑料外壳式断路器(以下简称断路器)主要用于交流50hz，额定电流16a至630a(800a)，额定绝缘电压至500v，额定工作电 压400v及以下的配电网络中，用来分配电能及作为线路及电气设备的过载短路和欠电压保护。在正常情况下，断路器也可作为线路的不频繁转换之用，400a 壳架等级及以下的断路器亦可作为保护电动机和电动机的不频繁起动之用。本产品符合iec60947-2、gb14048.2标准的要求。

　　dz15le系列透明漏电断路器，是一种中性的对地的漏电保护装置，适用于交流50hz，额定电压380v，额定电流至63a（a）的电路中，作漏 电保护用，也可用来防止因设备绝缘损坏，产生接地故障电流而引起的火灾危险。并可用来保护线路和电动机的过载及短路，可作为线路的不频繁起动用。漏电断路 器的额定动作值根据实际使用要求可拔动调整。

　　2.适用工作环境

　　a.周围空气温度上限为+40℃，周围空气温度24h的平均值不超过+35℃，周围空气温度下限为-50℃；

　　b.海拔：安装地点的海拔不超过2000m； c.污染等级：3级；

　　d．与垂直的倾斜度不超过5℃； e.无显著摇动和冲击振动的地方；

　　f.在无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体与尘埃(包括导电尘埃)；

　　g.在没有雨雪侵袭的地方；

　　h.大气相对湿度枉周围空气温度为+40℃时不超过50％；在较低温度下可以有较高的相对湿度；湿月的月平均大相对湿度为90％，同时该月的月平均低温度为+25℃，并考虑到因温度变化发生在产品表面上的凝露。

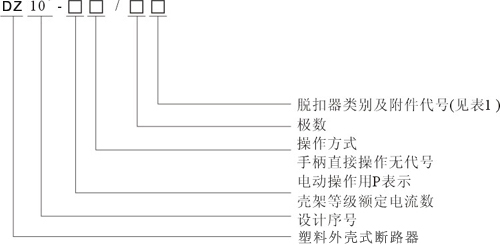

　　3.型号及其含义

　　4.脱扣器类别及附件代号

　　5.断路器主要技术性能指标

　　6.脱扣特性

　　7.操作条件

　　1．电动操作机构闭合

　　断路器用电动机构操作时，在额定控制电源电压85％~110％之间的任一电压下，应能保证断路器可靠闭合。

　　a.在110％额定控制电源电压下，进行空载闭合操作，应不致使断路器发生任何损坏；

　　b.在85％额定操作控制电源下电压，断路器允许的动作时间内，通过相应于额定极限短路分断能力的电流时应能可靠闭合。

　　2．断开

　　a.用分励脱扣器断开

　　当脱扣器操作期间的控制电压在70％和110％之间，则在断路器的所有操作条件下，应导致分励脱扣器脱扣。

　　b.用欠压脱扣器断开

　　当额定工作电压下降到额定值的70％和35％之间，欠压脱扣器应动作；欠压脱扣器在电源电压低于脱扣器额定工作电压的35％时，欠压脱扣器应能防止断路器闭合；电源电压等于或大于脱扣器额定工作电压的85％时，应能保证断路器闭合。

　　c.辅助触点与scpd协调配合

　　断路器的辅助触头推荐选用rl6-25/6，与其串联进行保护，在1.1倍额定工作电压，功率因素0.5-0.7之间的试验电路里能够承受熔断时间内通过的予期短路电流值0a(交流有效值)的考核。

　　8.安装

　　1．安装前核实装箱单上的内容，核对铭牌上的参数与实际需要是否相符，再用螺钉(或螺栓)将断路器垂直固定在安装板上。

　　2．主电路接线

　　a．板前接线：用对应截面铜导线(见表5)。剥去适量长度的绝缘外层，插入线箍的孔内，将线箍的外包层压紧，包牢导线，然后将线箍的连接孔与断路器上固

　　定，再与铜排固定。

　　3．辅助电路接线

　　辅助电路按断路器相应铭牌所示接线。

　　4．插入隔板。

　　5．检查

　　a．断路在工作前，对照安装要求进行检查，其固定连接部分应可靠；反复操作断路器几次，其操作机构应灵活，可靠。

　　6．使用与维护

　　a．周期性检查，在传动部位加润滑油。

　　b．周期性检查，清除外表层尘埃；保持良好绝缘。保持良好灭弧效果。如灭弧室损坏断路器则不能继续使用。

　　c．周期性检查，清除灭弧室内壁和栅片上的金属颗粒黑烟灰，保持良好灭弧效果。如灭弧室损坏断路则不能继续使用。

　　d．长期使用后， 可清除触头表面的毛刺和金属颗粒，保持良好电接触。

　　以上4项的维护，需具有一定技术技能的人员才可进行，其他非熟练人员不得实施。

　　e．在选用断路器器时，断路器上的技术参数应与实际的要求相符。

　　f．断路器、各种特性与附件由制造厂整定，使用中不可任意调节。

　　g．断路器在过载或短路保护后，应先排除故障，再进行合闸操作。

　　h．断路器在使用或贮存、运输过程中，不得受雨水侵袭和跌落。

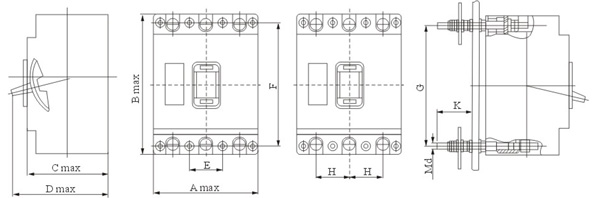

　　9.安装尺寸及外形尺寸
