| 品牌： | 上海上民 | 型号： | dz47-63dc 2p32a | 极数： | 2p |
| 额定频率： | 50（hz） | 额定绝缘电压： | 220（v） | 脱扣器电流： | 32（a） |
| 产品认证： | ccc | 安装方式： | 固定式 | 速度： | 快速型 |
| 灭弧介质： | 空气式 | 结构： | 塑壳式 | 操作方式： | 手动操作 |

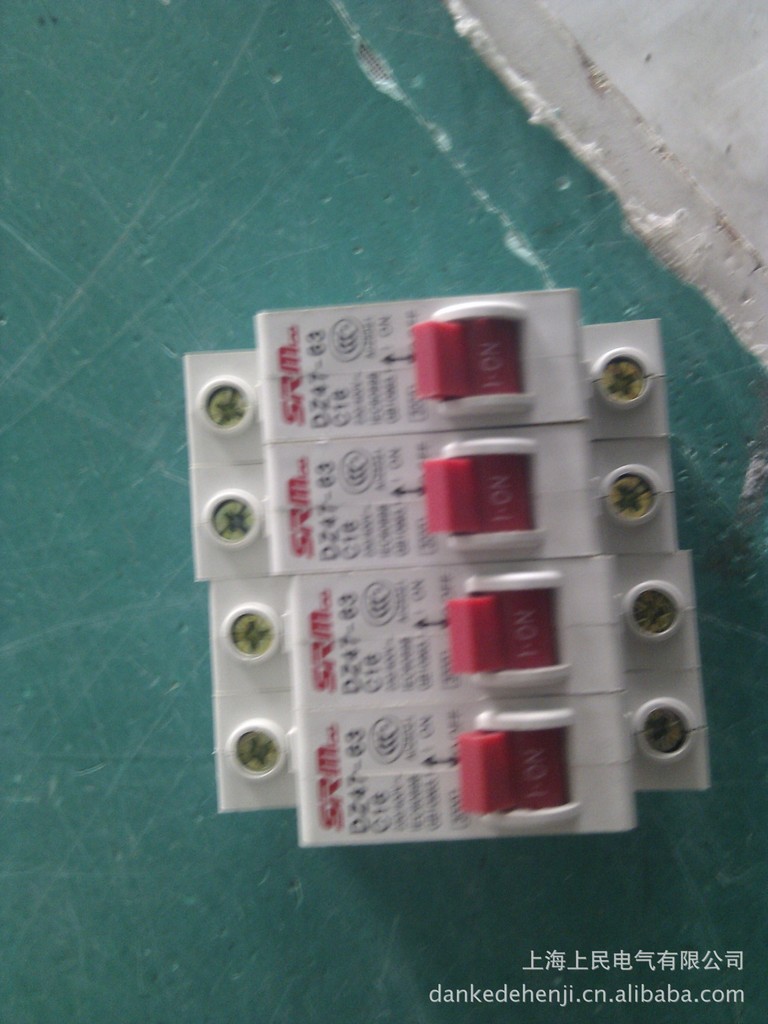

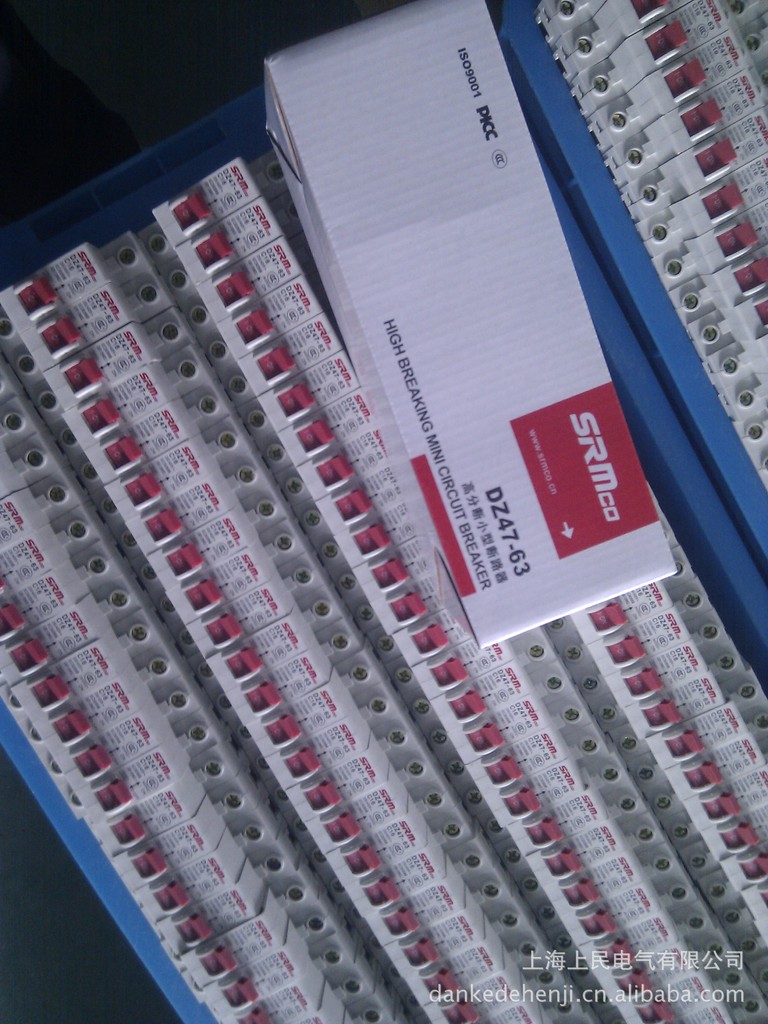

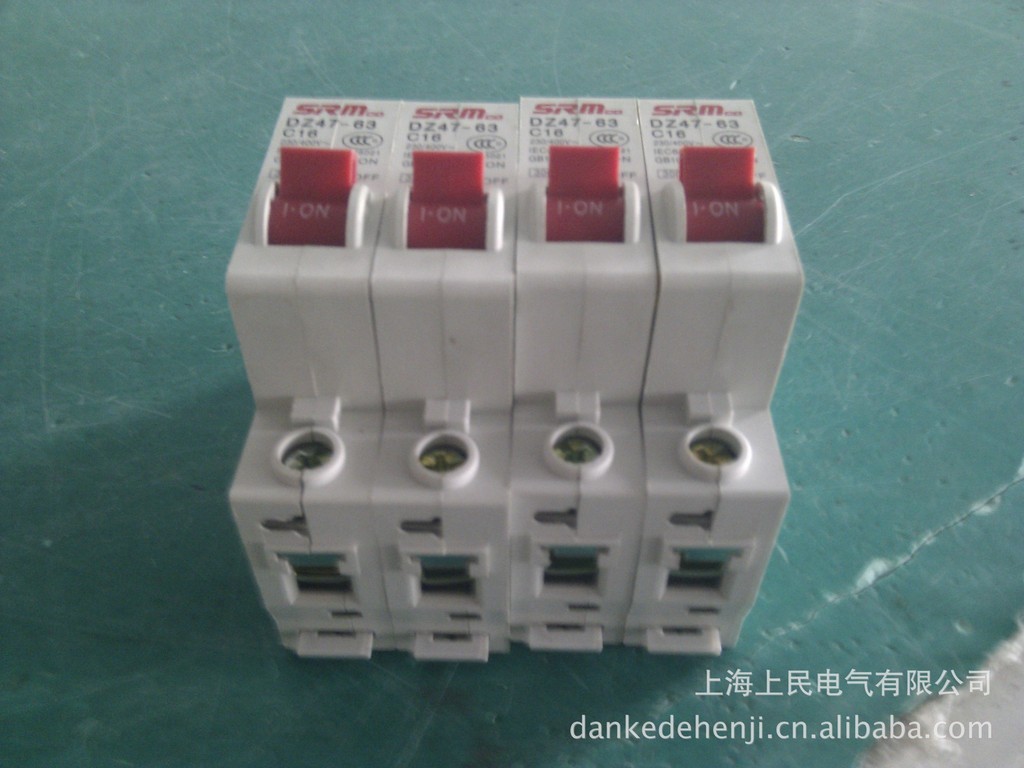

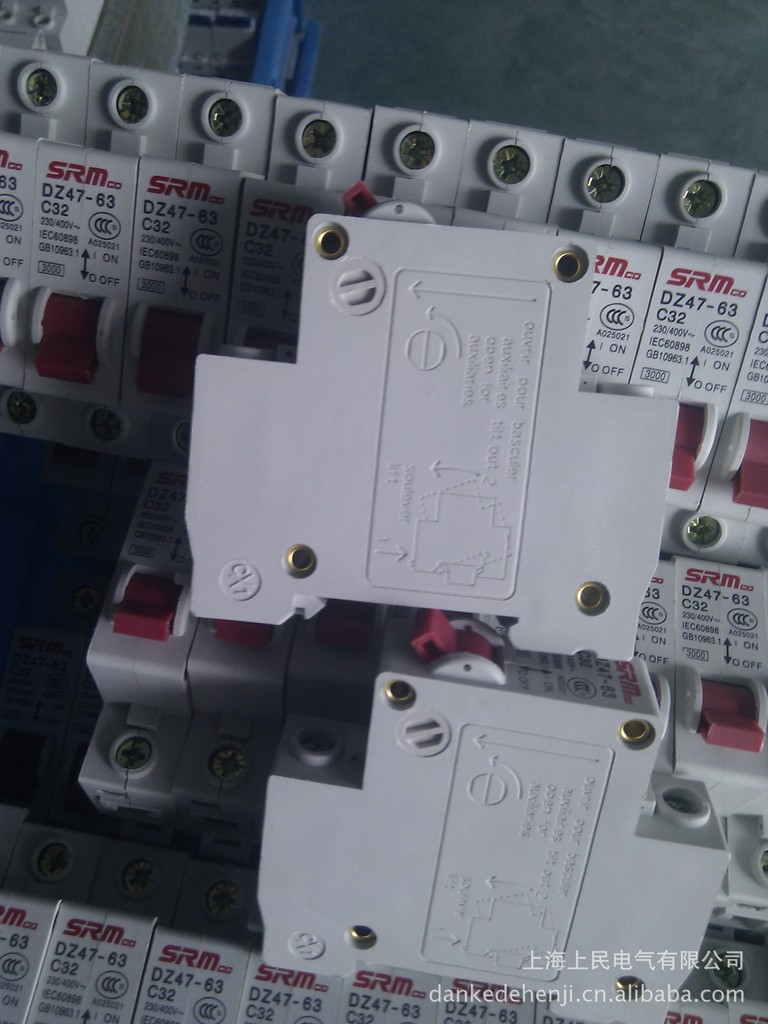

dz47-63系列小型断路器适用于住宅建筑照明配电系统的（c型）或电动机配电系统的（d型），外形美观小巧，重量轻，性能优良可靠，分断能力高，脱口迅速，导轨安装，适用寿命长，主要用于交流50hz或60hz，单极230v，二三四极400v，电流至a的线路中起过载、短路保护，同时也可以在正常情况下，不频繁地通断电器装置的动力和照明线路。产品符合iec60898和gb10963标准。
1、主要分类
a.按照额定电流分主要有：1a, 3a, 6a, 10a, 16a, 20a, 32a, 40a, 50a, 63a, 80a, a, 125a：
b.按壳架等级分主要有63a，a二种
c.按断路器的瞬时脱扣形式分，主要分照明保护c型和动力保护d型。
2、主要技术参数
a.机械电气寿命
电气寿命不低于4000次，机械寿命不低于20000次；
b.额定运行短路分断能力见表1
3. dz47-60小型断路器主要参数及技术性能
3.1主要规格：
3.1.1按额定电流in分：1、2、3、4、5、6、10、15、16、20、25、32、40、50、60a。
3.1.2按极数分：
a.单极；
b.二极；
c.三极；
d.四极。
3.1.3按断路器瞬时脱扣器的型式分：
a.c型(5in ~10in)；
b.d型(10in ~16in)。
3.2技术参数：
3.2.1额定运行短路分断能力(见表1、表2)；；
3.2.2机械电气寿命。
a.电气寿命：不低于4000次；
b.机械寿命：不低于00次。
dz47-60(c)型：
额定电流(a)
|
极数
|
电压(v)
|
通断能力(a)
|
|
1~ 40
|
1
|
230/400
|
6000
|
|
1~ 40
|
2，3，4
|
400
|
6000
|
|
50 ~ 60
|
1
|
230/400
|
4000
|
|
50 ~ 60
|
2，3，4
|
400
|
4000
|
dz47-60(d)型
额定电流(a)
|
极数
|
电压(v)
|
通断能力(a)
|
|
d1 ~ d60
|
1
|
230/400
|
4000
|
|
d1 ~ d60
|
2，3，4
|
400
|
4000
|
3.2.3过电流保护特性(见表)。
序号
|
脱扣器额定电流in(a)
|
起始状态
|
试验电流
|
规定时间
|
预期结果
|
备注
|
|
a
|
1~ 60
|
冷态
|
1.13in
|
t≤1h
|
不脱扣
|
|
|
b
|
1~ 60
|
紧接着a项 试验后进行
|
1.45in
|
t＜1h
|
脱扣
|
电流在5s内 稳定的上升至规定值
|
|
c
|
1 ~32
|
冷态
|
2.55in
|
1s＜t＜60s
|
脱扣
|
|
|
40~ 60
|
冷态
|
2.55in
|
1s＜t＜120s
|
脱扣
|
| |
|
d
|
1 ~60
|
冷态
|
5in
|
t≤0.1s
|
不脱扣
|
c型
|
|
e
|
1 ~60
|
冷态
|
10in
|
t≤0.1s
|
脱扣
|
c型
|
|
f
|
1 ~60
|
冷态
|
10in
|
t≤0.1s
|
不脱扣
|
d型
|
|
g
|
1 ~60
|
冷态
|
16in
|
t≤0.1s
|
脱扣
|
d型
|
dz47-60小型断路器具有高限流能力，从而大限度地限制了短路所造成的破坏性能量。
3.5接线：适用25平方毫米以下导线连接(见表)
额定电流in(a)
|
铜导线标称截面积(mm )
|
|
1~ 6
|
1
|
|
10
|
1.5
|
|
16、20
|
2.5
|
|
25
|
4
|
|
32
|
6
|
|
40、50
|
10
|
|
60
|
16
|
4.空调断路器选择方案
1匹/1.5匹空调 16a空开
2匹空调 25a空开
3匹空调 32a空开
5.断路器（空气开关）的极性和表示方法
单极1p 220v切断火线
双极2p 220v火线与零线同时切断
三级3p 380v三相线全部切断
四级4p 380v三相火线一相零线全部切断
